产品介绍

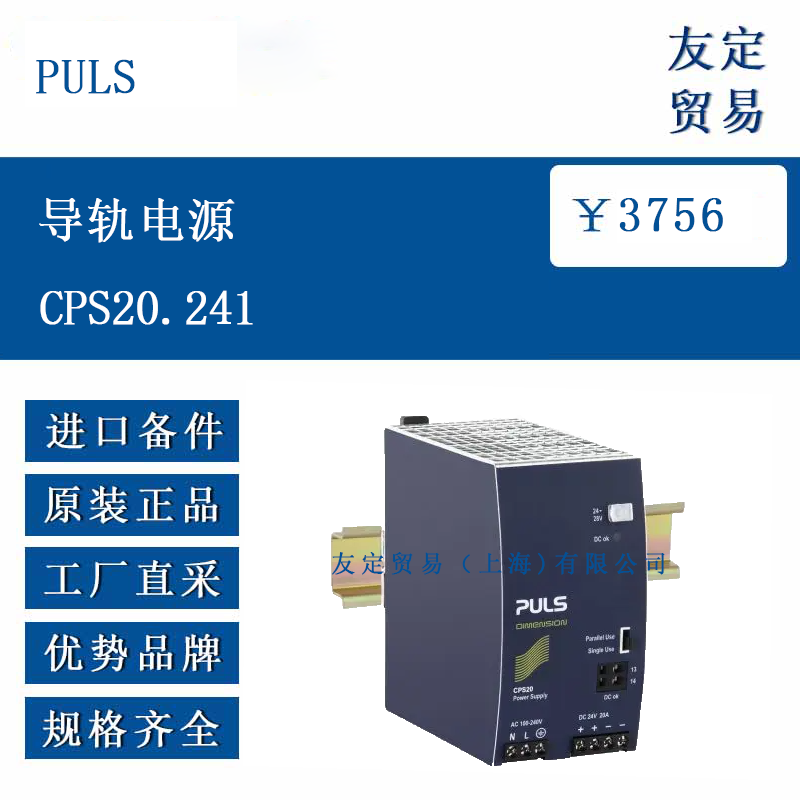

PULS CPS20.241 导轨电源是 C-Series 系列的一员，属于 DIMENSION 电源家族。该产品采用成本优化设计，但未牺牲质量与性能，其小巧的尺寸得益于同步整流技术及其他工艺设计细节。它支持 AC 100-240V 宽范围输入，输出电压为 24V，可在 - 25°C 至 + 70°C 的环境温度下工作，且在 - 25°C 至 + 60°C 范围内能保持全功率输出。产品内置主动式功率因数校正（PFC）和电子浪涌电流限制功能，适用于安装在封闭外壳中，主要用于工业控制、过程控制、监控及测量设备等商业场景。
功能特点
PULS CPS20.241 导轨电源具有较高的效率，在 230Vac 输入下效率可达 94.0%，部分负载效率表现良好。其 PowerBoost 功能可提供 20% 的功率储备，在 + 45°C 环境温度下可连续使用。产品具备出色的过载保护能力，采用 HiccupPLUS 模式，当输出电压低于 13V 时，会先持续输出电流 2 秒，随后关闭约 18 秒再尝试重启，循环直至过载解除。
该电源抗瞬变和电源浪涌能力较强，电磁辐射较低，配备 DC-OK 继电器触点，可监测输出电压状态，当输出电压达到调整值的 90% 时触点闭合，低于 10% 时断开。此外，它支持并联使用以提高输出功率，具备电流共享功能，且提供 3 年质保。
选型指南
选型时需考虑应用场景，该电源适用于工业控制、过程控制等封闭环境，若用于可能因故障导致严重人身伤害的设备，需额外配备安全装置。输入电压方面，需匹配 AC 100-240V 范围，若环境温度超过 + 45°C，需注意 PowerBoost 功能的使用限制。
负载需求上，需根据输出电流选择，在 + 60°C 环境下，AC 120-240V 输入时输出电流为 20.0-17.1A，+70°C 时为 15.0-12.8A。安装方式方面，标准为 DIN 导轨安装（EN 60715），输入端子朝下，其他安装方向需降低输出电流。同时，需考虑海拔因素，2000 米以上需降额使用。
技术参数
输出电压：标称 24V，调整范围 24-28V，工厂设置为 24.1V；
输出电流：AC 120-240V 输入时，+60°C 环境下 20.0-17.1A，+70°C 下 15.0-12.8A；PowerBoost 功能在 + 45°C 下为 24.0-20.6A；
输出纹波：<50mVpp（20Hz 至 20MHz）；
输入电压：AC 100-240V（-15%/+10%）；
输入频率：50-60Hz（±6%）；
效率：120Vac 输入时 92.7%，230Vac 输入时 94.0%；
工作温度：-25°C 至 + 70°C；
尺寸（WxHxD）：65x124x127mm；
重量：1000g；
保护功能：输出过压保护（典型 30.5Vdc）、过温保护（自动重启）、短路保护（最小 35A，最大 45A）。
产品尺寸
PULS CPS20.241 导轨电源的物理尺寸为宽度 65mm、高度 124mm、深度 127mm，重量为 1000g。安装时需遵循最小间隙要求：顶部 40mm，底部 20mm，左右两侧各 5mm；若相邻设备为热源，两侧间隙需增至 15mm；若负载长期低于 50%，两侧间隙可减至 0mm。该产品适用于 35mm DIN 导轨（EN 60715 或 EN 50022），导轨高度可为 7.5mm 或 15mm。
应用领域
PULS CPS20.241 导轨电源广泛应用于工业控制、过程控制、监控设备及测量仪器等领域。由于其具备多项国际认证（如 UL 508、UL 60950-1、ATEX、IECEx 等），还可用于 Class I Div 2 危险区域（Groups A、B、C、D）及 Zone 2 环境，适用于海事场景（DNV 认证）。此外，其宽温工作能力和抗电磁干扰特性，使其能适应住宅、商业及轻工业环境中的多种设备供电需求。
​
