产品介绍

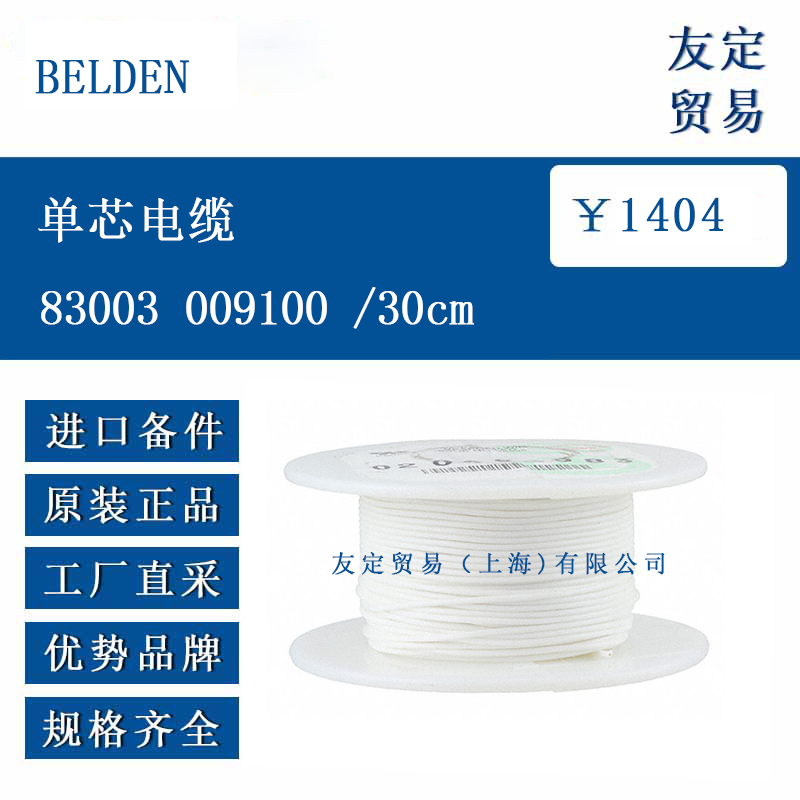

BELDEN 83003 009100 /30cm 单芯电缆是一款高温塑料引线，采用 24AWG（19x36）镀银铜导体，外层包裹 PTFE（聚四氟乙烯）绝缘层。该电缆长度为 30 厘米，颜色为白色，整体设计适用于高温环境下的连接需求。其结构简单紧凑，单芯设计使其在布线时具有一定的灵活性，便于在有限空间内进行安装和布置。作为 83003 系列的一员，它延续了该系列在高温环境下稳定工作的特性，能满足多种电子设备内部布线及互联电路的使用要求。
功能特点
该电缆具有出色的耐高温性能，操作温度范围为 - 70°C 至 + 200°C，在高温环境下能保持稳定的电气性能和机械性能，不易因温度变化而出现老化或性能下降的情况。其绝缘层采用 PTFE 材料，不仅具备良好的绝缘性能，还能抵抗多种化学物质的侵蚀，提高了电缆在复杂环境中的适用性。镀银铜导体的使用保证了良好的导电性，有助于减少信号传输过程中的损耗。此外，该电缆的弯曲半径较小，固定安装时最小弯曲半径为 0.44 英寸（11 毫米），便于在狭小空间内进行弯曲和布置，提升了安装的便利性。
选型指南
选型时，首先需考虑应用环境的温度范围，该电缆适用于 - 70°C 至 + 200°C 的环境，若超出此温度范围，则需选择其他更适配的型号。其次，根据连接需求确定电缆的长度，30 厘米的长度适合短距离连接场景，若需要更长的连接距离，可选择同系列其他长度的产品。颜色方面，该型号为白色，若有颜色区分布线的需求，可参考 83003 系列的其他颜色变体。同时，需确认电缆的电流承载能力和电压等级是否满足设备要求，其最大电流符合 Mil-Std-975M Table 3.16（单线）的 3.3A，电压为 600V，适用于相应的电路连接。
技术参数
导体规格：24AWG，采用 19x36 的镀银铜导体，标称导体直流电阻为 24 Ohm/1000ft；
绝缘层：材料为 PTFE，标称厚度 0.01 英寸（0.25 毫米），标称绝缘直径 0.044 英寸（1.1 毫米）；
整体电缆直径：标称 0.044 英寸（1.1 毫米）；
最大电流：Mil-Std-975M Table 3.16（单线）为 3.3A；
电压等级：600V；
操作温度：-70°C 至 + 200°C；
弯曲半径：固定安装最小为 0.44 英寸（11 毫米）；
合规标准：符合 AWM 1213、MIL-W-16878/4，以及 RoHS、WEEE 等相关指令要求。
产品尺寸
该电缆的整体标称直径为 0.044 英寸（1.1 毫米），长度为 30 厘米。导体的规格为 24AWG，绝缘层厚度 0.01 英寸（0.25 毫米），这些尺寸参数保证了电缆在具备良好性能的同时，能适应狭小空间的安装需求。其弯曲半径的设计也为安装提供了便利，可在有限空间内灵活布置。
应用领域
BELDEN 83003 009100 /30cm 单芯电缆适用于高温环境下的互联电路，可作为计算机和电子设备的内部布线使用。在工业电子设备中，能用于连接高温区域的部件，保障信号和电力的稳定传输。由于其符合 MIL-W-16878/4 等标准，也可应用于相关的军事和航空航天领域的电子设备布线场景。此外，在一些需要抵抗化学腐蚀和高温的环境中，如实验室设备、工业控制系统等，该电缆也能发挥稳定的连接作用。
