产品介绍

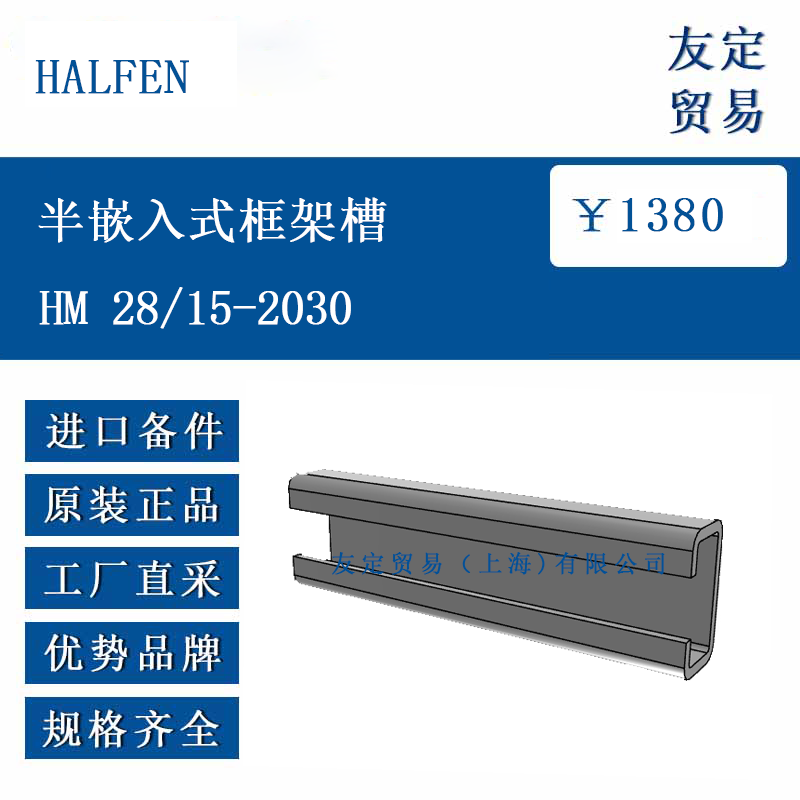

HALFEN HM 28/15-2030 是一款半嵌入式框架槽，属于轻 duty 框架系统范畴，采用冷滚轧工艺加工而成。该产品设计用于低负载场景的固定解决方案，能够与 HALFEN 系列的螺栓、锁定板等配件配合使用，形成完整的连接系统。其结构特点使其可灵活安装于多种基础结构，如混凝土、钢结构等，通过适配的固定方式实现稳定的支撑效果。产品的材料选择包括钢轧成品（WB）、热浸镀锌（FV）以及不锈钢（A2、A4）等，以适应不同环境下的使用需求，如干燥室内、潮湿环境或有轻微腐蚀性的场景。
功能特点
HALFEN HM 28/15-2030 作为轻 duty 框架槽，核心功能是为低负载设备或结构提供稳定的固定基础。其冷滚轧工艺确保了结构的均匀性和一致性，能够在设计负载范围内保持稳定的力学性能。该框架槽与 HALFEN 专用的 HS 28/15 螺栓、GWP 28/15 锁定板等配件兼容，通过配件的配合可实现快速安装与位置调整，螺栓和锁定板可在框架槽的槽口内灵活移动，便于根据实际需求调整固定点位置。此外，多种材料版本的提供使其能够适应不同的环境条件，热浸镀锌版本可提升在潮湿环境中的抗锈蚀能力，不锈钢版本则适用于对耐腐蚀性有更高要求的场景。
选型指南
选型时需首先明确应用场景的负载需求，HALFEN HM 28/15-2030 适用于低负载场景，若负载超过其设计范围，应考虑更高负载等级的框架系统。其次，根据使用环境选择合适的材料版本：干燥室内环境可选用钢轧成品（WB）；潮湿或户外环境建议选择热浸镀锌（FV）版本；若存在轻微腐蚀性介质，可选用不锈钢（A2 或 A4）版本。同时，需确认与配件的兼容性，该框架槽需配合 HS 28/15 系列螺栓及 GWP 28/15 锁定板使用，选型时需根据固定需求确定螺栓的规格（如长度、螺纹尺寸）和锁定板的型号。此外，安装时需参考产品技术参数中的最大允许跨度，确保框架槽的支撑距离在设计范围内，以保证使用过程中的稳定性。
技术参数
长度：6070mm（标准长度）；
重量：钢轧成品（WB）及热浸镀锌（FV）版本为 1.09kg/m，不锈钢（A2、A4）版本为 0.86kg/m；
横截面面积：钢轧成品及热浸镀锌版本为 1.39cm²，不锈钢版本为 1.16cm²；
惯性矩：绕 y 轴（Iy）为 0.41cm⁴（WB、FV）和 0.32cm⁴（A2、A4），绕 z 轴（Iz）为 1.45cm⁴（WB、FV）和 1.35cm⁴（A2、A4）；
抵抗矩：绕 y 轴（Wy）为 0.46cm³（WB、FV）和 0.40cm³（A2、A4），绕 z 轴（Wz）为 1.03cm³（WB、FV）和 0.98cm³（A2、A4）；
最大点载荷（Fz）：3.9kN，对应的最大支撑距离（≤L）为 8.2cm（WB、FV）和 7.0cm（A2、A4）；
弯曲载荷能力：跨度 0.5m 时为 0.8kN（WB、FV）和 0.7kN（A2、A4）；跨度 1m 时为 0.3kN（WB、FV）和 0.22kN（A2、A4）；跨度 1.5m 时为 0.12kN（WB、FV）和 0.10kN（A2、A4）。
产品尺寸
HALFEN HM 28/15-2030 的关键尺寸设计适配轻 duty 场景需求，槽体宽度为 28mm，槽口宽度为 15mm，整体结构紧凑，便于在空间有限的场景中安装。其冷滚轧工艺形成的截面形状确保了与配件的良好配合，槽口尺寸与 HS 28/15 螺栓、GWP 28/15 锁定板的规格匹配，可实现稳定的连接效果。
应用领域

HALFEN HM 28/15-2030 适用于低负载的固定与支撑场景，常见应用包括小型设备的固定、轻型管道的支架、室内轻型电缆桥架的安装等。在工业厂房中，可用于支撑小型仪表或轻型管路；在建筑领域，可作为室内装饰构件、轻型通风管道的固定基础。由于其多种材料版本的特性，也可用于潮湿环境（如地下室、卫生间）或有轻微腐蚀的场景（如厨房、实验室），为低负载结构提供稳定的连接解决方案。

​
