一、产品介绍

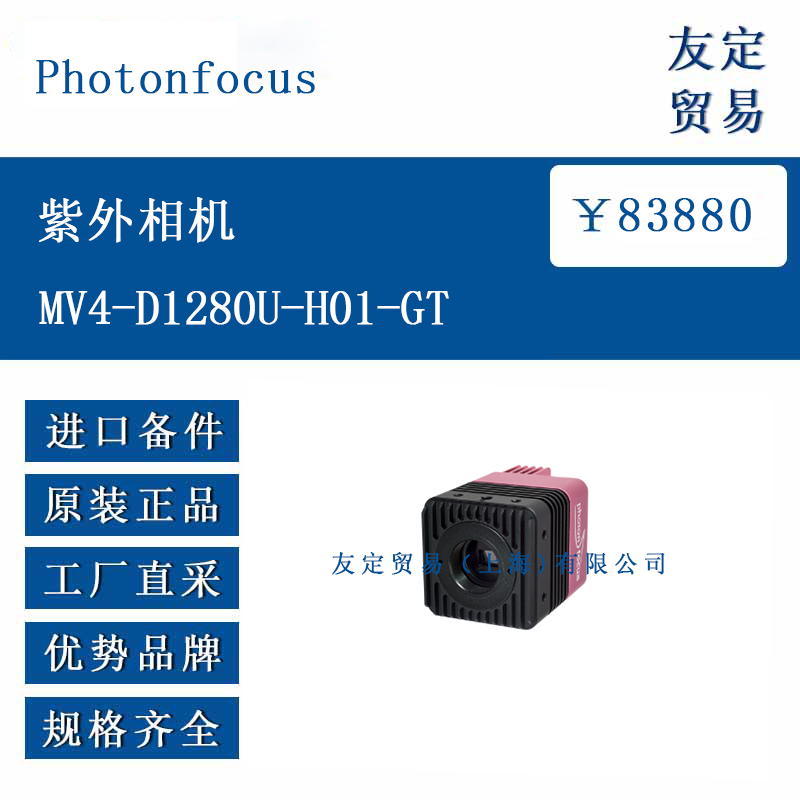

Photonfocus MV4-D1280U-H01-GT 是一款紫外相机，采用全局快门技术和 BSI（背照式）设计，具备特定的光学性能。其光学区域为 9.47 x 7.58 mm，对角线 12.13 mm，像素尺寸为 7.4 μm square，有效像素为 1280（h）x 1024（v），属于 SXGA 规格。传感器的光谱响应目标范围为 150 – 1020 nm，能覆盖深紫外、可见光至近红外区域，适用于多种光线环境下的拍摄需求。相机配备 10 GigE 接口，支持较长距离的电缆连接，同时采用标准 C 型镜头接口，便于与相关镜头搭配使用。
二、功能特点
该相机因采用全局快门技术和 BSI，具备较好的图像质量。在量子效率方面，在 170 - 800 nm 范围内可达 40% 以上，在 550 nm 处超过 70%，能较好地捕捉不同波长的光线。其传感器灵敏度较高，可应用于深紫外、可见光及近红外等多种场景。帧率表现较好，在全分辨率下以 10 位模式运行时，可达 140 fps，能满足对动态画面捕捉的需求。接口方面，采用标准 10 GigE 接口，支持最长 300 米的电缆连接，且可与 NBase T、1 GigE 及 CXP 兼容，连接方式包括 X 编码 M12 和 RJ45。设计上，采用工业级坚固结构，有助于降低整体使用成本，同时模块化设计使其能较快且较易整合到各类应用中。
三、选型指南
选型时，首先需明确应用场景的光谱需求，该相机光谱响应范围为 150 – 1020 nm，若应用场景涉及深紫外、可见光至近红外区域的光线捕捉，可优先考虑。其次需关注帧率要求，其在 10 位模式下全分辨率帧率可达 140 fps，若需捕捉高速动态画面，需确认该帧率是否满足需求。接口兼容性也是重要考量因素，其支持 10 GigE、1 GigE 等多种接口，需确保与现有设备的接口匹配。另外，需考虑使用环境的温度条件，该相机工作温度为 0 到 45°C，存储温度为 - 20 到 70°C，若应用环境温度超出此范围，需提前评估。最后，根据镜头接口需求，其采用标准 C 型镜头接口，需确认所使用的镜头是否适配。
四、技术参数
光学方面，光学面积为 9.47 x 7.58 mm，对角线 12.13 mm；像素尺寸为 7.4 μm square，为全局快门（CDS），单色；有效像素 1280（h）x 1024（v），属于 SXGA；支持 1x2、2x1、2x2、4x4、8x8 等多种读出模式。
传感器参数方面，ADC 分辨率为 12 位；最大帧率在 10 位模式下可达 140 fps；光谱响应目标范围 150 – 1020 nm；全阱容量 19 ke-；暗噪声 50 e-；暗电流 252e- /s；动态范围在 25°C、增益 1x 时为 53 dB；量子效率在 550 nm 处超过 70%，170 - 800 nm 范围内超过 40%；PRNU 为 4%。
信号处理方面，模拟增益对应经过校准的黑电平；数字增益包括 0 - ~24dB 的主增益及 48dB 位移。
接口与控制方面，输入支持触发、轴编码器等，兼容 TTL、RS422、HTL、dHTL；输出支持频闪、2 个开漏输出及 1 个快速 TTL；触发模式包括单拍、连拍、电平控制曝光；曝光模式包括自由运行、交错、单次定时及单次触发电平控制；主接口为 10 GigE，支持自动协商，可向后兼容 NBase T、1 GigE 及 CXP，连接方式为 X 编码 M12 和 RJ45。
软件功能方面，支持 GigE Vision 1.2 和 2.2，PTP 精密定时协议（IEEE1588），自动增益、自动曝光，单 ROI、多 ROI，翻转、镜像、序列器，以及读取光学黑区和传感器与相机温度功能。
电源方面，支持 12 – 24 V ± 10 %，功耗 < 15 W，通过 17 针 M12 接口供电，也支持 PoE 802.3af Class 4（25W）。
环境参数方面，工作温度 0 到 45°C（可提供扩展温度版本），存储温度 - 20 到 70°C，湿度 20 – 80 % 无凝结。
五、产品尺寸
该相机外壳前面尺寸为 59 mm x 59 mm x 102.5 mm，重量为 460 g。镜头接口为标准 C 型，具备可调节的后法兰。安装方式为 8 个 M5 安装孔，便于固定在不同设备或平台上。
六、应用领域

在铁路领域，可用于受电弓火花检测，凭借其对紫外光的敏感捕捉能力，能及时发现受电弓运行过程中产生的火花，为铁路设备维护提供依据。在激光应用领域，适用于紫外激光光束轮廓测量，可精准呈现激光光束的形态与分布，助力激光设备的调试与性能评估。在半导体制造领域，可用于晶圆划痕检测，利用其高图像质量和灵敏度，能清晰识别晶圆表面的细微划痕，保障晶圆生产质量。此外，因具备较宽的光谱响应范围和较高的帧率，还可应用于其他需要紫外至近红外光线检测、高速动态画面捕捉的场景，如材料缺陷检测、科研实验观测等。

​
