一、产品介绍

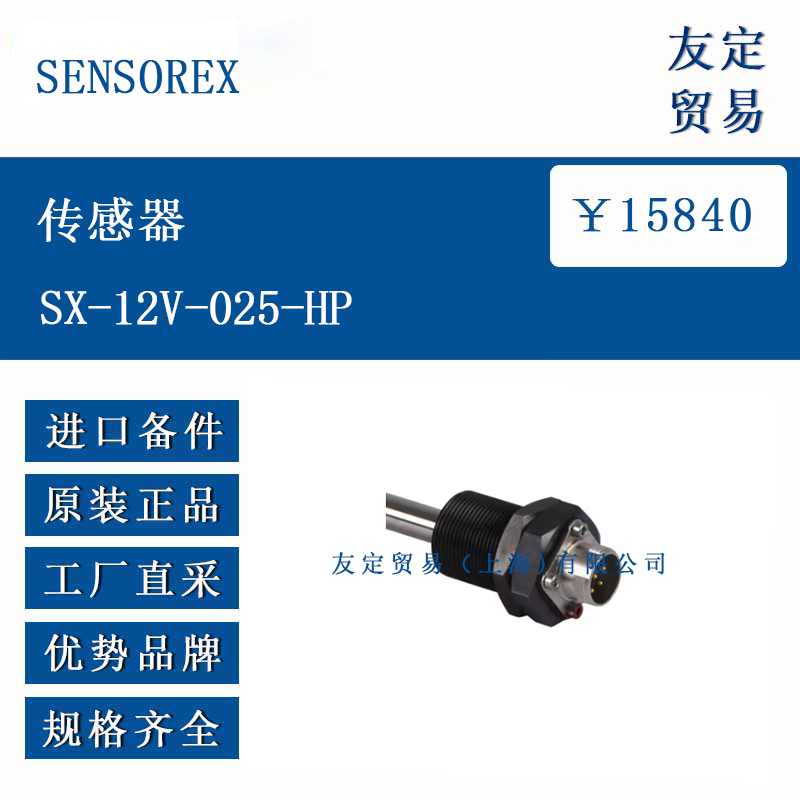

SENSOREX SX-12V-025-HP 是一款 AC/AC 型 LVDT 传感器，专为伺服执行器的压力室设计。其能够承受 350bar 的静态压力，适用于高压环境下的位移测量。传感器采用螺纹端设计，便于固定安装及机械调零，外壳直径为 12mm，材质为 Fe-Ni 50 钢，核心采用发黑 XC10 钢，通过粘合与压接工艺固定，结构稳固。该型号有两种输出版本，分别为 6 针连接器输出和 PTFE 电缆输出（4 线），使用时需搭配 SX3120、SX9130 等型号的调理单元。
二、功能特点
该传感器具备多项实用功能。核心采用粘合与压接工艺处理，确保在振动、冲击等环境下的稳定性。螺纹端设计不仅便于安装固定，还支持零位机械调节，提升了安装调试的灵活性。外壳通过 O 型圈实现压力密封，结合 IP65 的防护等级，能够有效抵御灰尘和水的侵入，适应较为恶劣的工作环境。
在环境适应性方面，其工作温度范围广泛，常规状态下为 -40°C 至 +100°C，可在 125°C 环境下持续工作 500 小时，HP 选项下更是能适应 150°C 的高温。同时，能够承受 12g 峰峰值（高达 2kHz）的振动及 1000g/5ms 的冲击，确保在动态环境中保持稳定性能。
三、选型指南
选型时，首先需确认所需的电气行程，该型号对应 ±25mm，若需求不同，可选择同系列其他行程的产品。其次，根据安装与接线需求选择输出类型，是 6 针连接器还是 PTFE 电缆（4 线），电缆长度也可根据实际需要咨询定制。
工作环境是重要考量因素，若静态压力需求达到 350bar，需选择 HP 选项；温度超过 100°C 且需长期工作时，HP 选项也更为适用。此外，需搭配合适的调理单元（如 SX3120、SX9130 等），以确保传感器正常工作并输出稳定信号。同时，需考虑安装空间是否匹配该型号的尺寸参数，避免因空间限制影响安装。
四、技术参数
电气性能方面，电气行程为 ±25mm，初级正弦激励电压标称值为 2.2Vrms（6V 峰峰值），激励频率标称 3500Hz，范围可至 400Hz 到 15kHz。功耗≤10mW，非线性度＜±0.3% 满量程，分辨率和滞后性无法测量，零位电压≤0.5% 满量程，灵敏度热漂移≤300ppm/°C。
阻抗方面，初级阻抗为 760Ω，次级阻抗为 315Ω，初级与次级相位差为 +3.0°。绝缘强度为 500Vdc/1min，绝缘电阻≥1MΩ。
环境参数方面，工作温度在 HP 选项下为 -40°C 至 +150°C，静态压力 350bar；可承受 12g 峰峰值（2kHz）的振动及 1000g/5ms 的冲击，防护等级 IP65。
五、产品尺寸
该传感器对应 ±25mm 电气行程的尺寸参数为：B 为 132mm，D 为 86mm，P 为 109.3mm，HP 选项下 Q 为 62.2mm。核心杆尺寸为：G 为 158mm，H 为 34mm，J 为 121mm，I 为 20mm。这些尺寸参数确保了传感器在伺服执行器压力室等特定空间内的适配性。
六、应用领域

主要应用于伺服执行器的压力室，用于精确测量位移量，为执行器的控制与调节提供数据支持。凭借其耐高压、宽温工作及抗振动冲击的特性，还适用于航空航天领域的各类伺服系统，能源行业的压力设备监测，以及铁路系统中的执行器状态检测等场景。在这些领域中，传感器能够稳定工作，为设备的安全运行提供可靠的位移监测数据。

​
