一、产品介绍

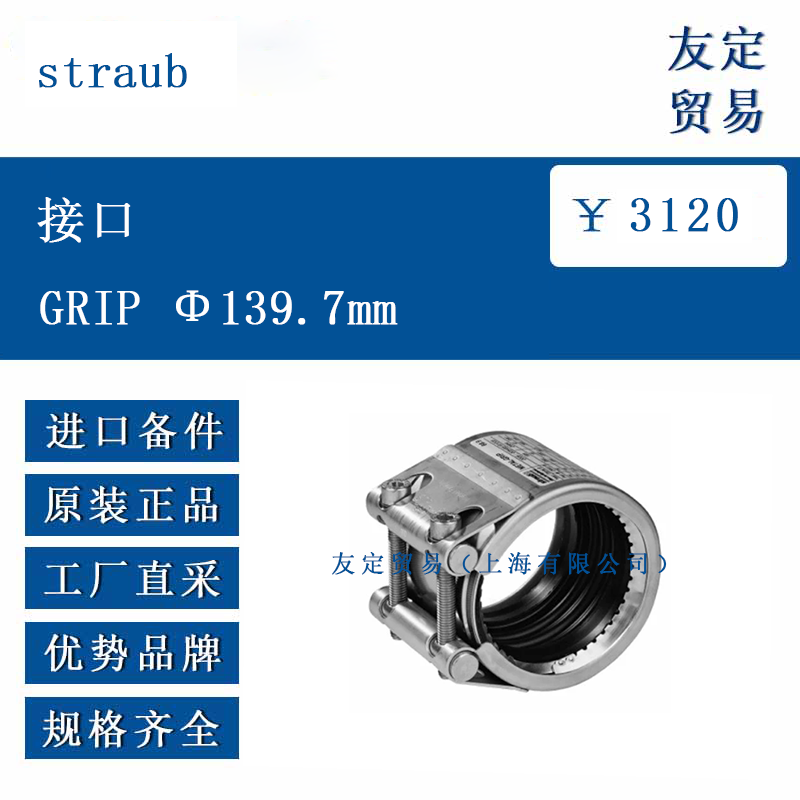

straub GRIP Φ139.7mm 接口是一款用于管道连接的紧固装置，属于 straub GRIP 系列产品。其结构包含外壳、螺栓、U 型杆、锚环等组件，外壳与 U 型杆采用 AISI 316 L / 316 TI 材质，螺栓为 A4 - 80 材质，锚环为 AISI 301 材质，具备一定的耐腐蚀性与机械强度。
该接口可搭配不同类型的密封套筒，如 EPDM、NBR、H-NBR（需定制）、FPM/FKM 等，以适应不同介质与温度环境。其设计用于径向刚性碳钢管的静态连接，通过螺栓紧固实现管道的可靠密封，适用于多种工业场景中的管道系统连接。
二、功能特点
该接口的核心功能是实现 Φ139.7mm 管道的稳固连接与密封。工作压力（PS）为 16.0 bar，测试压力为工作压力的 1.5 倍，可满足一般工业与供水等场景的压力需求。
密封性能因密封套筒类型而异：EPDM 套筒适用于 -20°C 至 +100°C，可接触水、废水、空气、固体及化学产品；NBR 套筒适用于 -20°C 至 +80°C，适配水、气体、油、燃料等烃类介质；FPM/FKM 套筒适用于 -20°C 至 +180°C，可接触臭氧、氧气、酸、气体、油及燃料（需配合条形插入件）。
组件采用耐腐蚀材质，能在多种环境中保持性能稳定，且安装时需遵循特定的装配与拆卸说明，确保连接效果。
三、选型指南
选型时，首先需确认管道外径是否为 139.7mm，该接口的夹紧范围为 138.3 - 141.1mm，需确保管道外径在此范围内。其次根据介质类型选择密封套筒：输送水、废水等可选 EPDM 套筒；输送油、燃料等烃类可选 NBR 或 H-NBR 套筒；接触酸、臭氧等则需 FPM/FKM 套筒（需配合条形插入件）。
工作压力需求需匹配其 16.0 bar 的工作压力，若用于工业、供水等场景，测试压力需达到 24.0 bar（16.0×1.5）。此外，若为特殊应用场景，需确认是否需要条形插入件，且需参考技术手册了解管道的最小壁厚要求。
四、技术参数
尺寸参数：B 为 110mm，C 为 54mm，DV 为 164mm，KV 为 210mm；无条形插入件时 R 为 5-10mm，有条形插入件时 R 为 5-30mm。
压力参数：工作压力（PS）为 16.0 bar，测试压力为 24.0 bar（PS×1.5），适用于径向刚性碳钢管的静态负载。
紧固参数：扭矩率为 20 Nm，内六角头尺寸为 8mm，螺纹规格为 M10。
材料参数：外壳与 U 型杆为 AISI 316 L / 316 TI，螺栓为 A4 - 80，锚环为 AISI 301；密封套筒材质可根据需求选择 EPDM、NBR 等。
五、产品尺寸
straub GRIP Φ139.7mm 接口的具体尺寸如下：B（宽度）为 110mm，C 为 54mm，DV 为 164mm，KV 为 210mm。这些尺寸参数决定了接口的安装空间需求，在实际安装时，需确保管道周围有足够空间以完成装配与紧固操作，同时需配合管道的壁厚要求，参考技术手册中的相关标准。
六、应用领域
适用于工业管道系统，如工厂内的水、气体输送管道连接，凭借其稳定的密封性能与耐腐蚀性，可保障介质的安全传输。在供水与废水处理领域，可用于输水管道的连接，EPDM 密封套筒能适应水与废水介质，满足长期使用需求。

因具备一定的耐油与耐燃料性能，也可应用于石油化工领域的部分管道连接，搭配 NBR 或 FPM/FKM 密封套筒，适配油、燃料等介质。此外，在船舶制造等场景中，若管道系统的压力与介质需求匹配，该接口也可作为连接部件使用，其材质与结构设计能适应船舶环境的要求。
