一、产品介绍

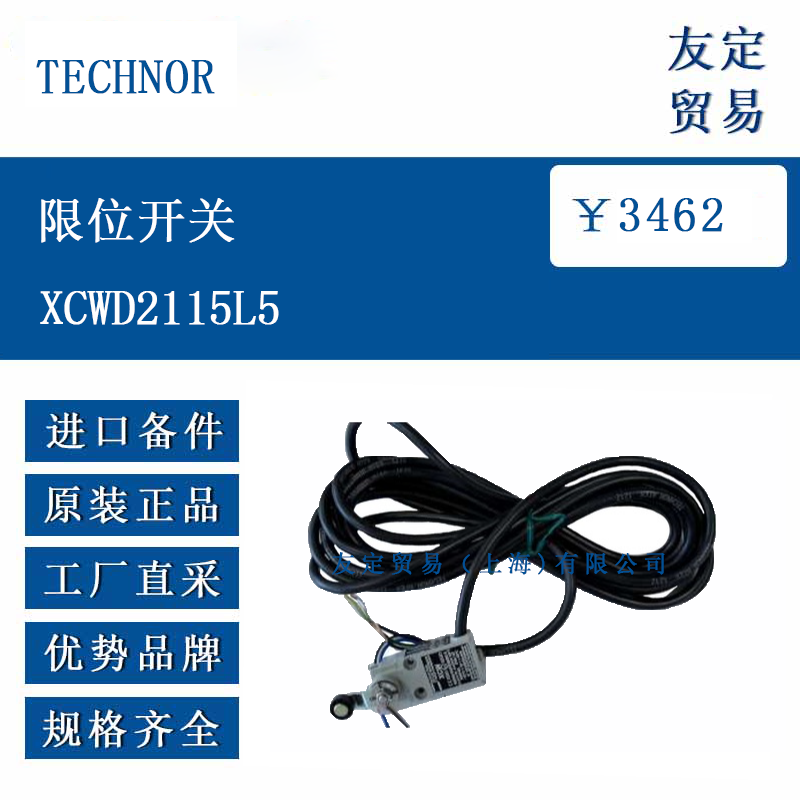

TECHNOR XCWD2115L5 是一款隔爆型限位开关，属于 XCWD 系列，专为控制运动设计，适用于 intensive use 场景。其采用模块化设计，结构紧凑，配备热塑性滚轮杠杆执行器，具备 2 个电分离的速动触点（1 个常闭 + 1 个常开）。头部可相对于主体在 360° 范围内以 15° 为单位进行调整，安装灵活性较高，且可替代前代 XCWA 和 XCWF 系列产品。外壳材质为锌合金，防护等级达到 IP66/67（依据 EN/IEC 60529），能有效抵御灰尘与水的侵入，适应较为恶劣的环境。
二、功能特点
该限位开关具备隔爆性能，认证标识为 II 2 GD、Ex d IIC T6 Gb、Ex tb IIIC T85°C Db，符合相关防爆标准，适用于存在爆炸风险的区域。重复性精度较高，在带末端柱塞的执行器上，触发点的重复精度为 0.05mm，可承受 100 万次操作循环，确保长期使用中的控制准确性。
抗环境干扰能力较强，能承受 25gn（18ms）的冲击（依据 IEC 60068-2-27）和 5gn 的振动（依据 IEC 60068-2-27），在动态环境中保持稳定性能。速动触点响应迅速，2 个触点的 AC-15 规格为 C300（Ue=240V，Ie=1.5A），DC-13 规格为 R300（Ue=250V，Ie=0.1A），满足一般控制电路的通断需求。此外，头部的多角度调整设计使其能适配不同的安装方位与触发需求。
三、选型指南
选型时，首先需确认触点数量需求，XCWD2115L5 为 2 个触点（1NC+1NO），若需 4 个触点（2NC+2NO），可选择同系列对应型号。执行器类型需根据触发方式选择，该型号为热塑性滚轮杠杆，适用于通过 30° 凸轮触发的场景，若需金属滚轮或末端柱塞等，可参考系列中其他型号。
电缆长度需匹配安装距离，该型号为 5 米，另有 1 米、2 米、10 米等选项可供选择。安装方式需考虑是通过主体还是头部固定，XCWD2115L5 为头部带角度运动且通过主体固定。同时，需确认应用环境是否符合其工作温度（-20°C...+60°C）和防爆等级要求，确保与使用场景匹配。
四、技术参数
材料与防护：外壳为锌合金，防护等级 IP66/67（依据 EN/IEC 60529）。
环境参数：工作温度 -20°C...+60°C；冲击 resistance 25gn（18ms，依据 IEC 60068-2-27）；振动 resistance 5gn（依据 IEC 60068-2-27）。
电气参数：额定热电流 6A（2 触点）；额定绝缘电压 400V（依据 IEC 60947-5-1）；触点类型为 1NC+1NO 速动触点；端子间电阻 ≤25mΩ（依据 IEC 60255-7 category 3）；AC-15 规格 C300（Ue=240V，Ie=1.5A），DC-13 规格 R300（Ue=250V，Ie=0.1A）。
执行器与电缆：执行器为热塑性滚轮杠杆；电缆为 PvR 材质，规格 5x0.75mm²（2 触点版本）。
认证：证书编号 INERIS 03ATEX0083X，标识 II 2 GD、Ex d IIC T6 Gb、Ex tb IIIC T85°C Db。
五、产品尺寸
TECHNOR XCWD2115L5 限位开关的部分尺寸参数如下：部分关键尺寸包括 33mm、32.4mm、Ø16mm、5.5mm、24mm 等，安装孔为 4 个 Ø4.2mm 孔。执行器相关尺寸需结合热塑性滚轮杠杆的设计，确保与触发部件（如 30° 凸轮）的配合间隙符合要求。
六、应用领域
主要应用于需要控制运动且存在爆炸风险的工业场景，如石油化工领域的管道阀门、反应釜等设备的行程控制，通过精准触发确保设备运动在安全范围内。在船舶制造中，可用于舱门、机械臂等部件的限位，其隔爆性能与抗振动能力能适应船舶环境的特殊要求。

在矿山机械领域，适用于输送带、提升机等设备的行程限位，抵御粉尘与潮湿环境的影响。此外，在自动化生产线中，可作为机械臂、传送带的位置检测元件，凭借高重复性确保生产流程的精准控制。其模块化设计与多种安装选项，使其能灵活适配不同的设备与工况需求。
