产品介绍

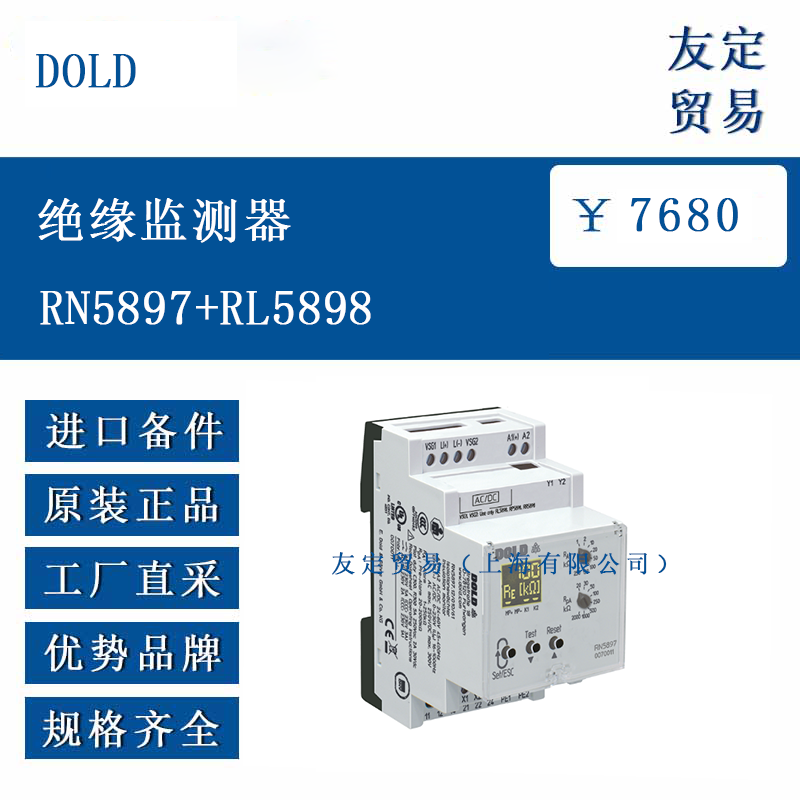

DOLD RN5897+RL5898 绝缘监测系统专为非接地 IT 系统的绝缘监测设计，适用于 AC、DC 及 AC/DC 网络。RN5897 作为核心监测单元，通过前端的 2 个旋转开关实现响应值和参数的便捷调节，配合显示屏和 LED 指示灯，可直观显示测量值、设备参数及状态。RL5898 耦合装置的加入，将系统的电压监测范围扩展至 AC 0-400V、DC 0-500V，使其能应对更大范围的电压场景。系统配备密封透明盖，可防止误操作，同时支持外部控制输入，便于集成外部测试与复位按钮，整体设计兼顾实用性与安全性 。
功能特点
DOLD RN5897+RL5898 的核心功能是实现对绝缘故障的精准监测与预警。其具备预防性保护能力，可检测对称和非对称绝缘故障，并通过选择性接地故障检测快速定位 L + 和 L - 侧的故障点。系统支持 2 个独立可调的响应阈值，分别用于预报警和报警，预报警范围为 20kΩ-2MΩ，报警范围为 1kΩ-250kΩ，满足不同故障等级的区分需求。此外，系统具备断线检测功能，可监测测量电路 L (+)/L (-) 和保护导体 PE1/PE2 的断线情况测，确保监测的连续性。通过自动和手动设备自检功能，可定期验证设备状态，保障监测可靠性。配合 RL5898 后，系统能适应高达 1000μF 的泄漏电容，并优化了对大泄漏电容的响应时间，提升了在复杂电路环境中的适用性 。
选型指南
选择 DOLD RN5897+RL5898 时，需首先确认监测系统的类型（AC、DC 或 AC/DC）及电压范围，确保 RL5898 的 AC 0-400V、DC 0-500V 范围能覆盖实际需求；其次，根据系统泄漏电容大小，在 RN5897 中设置对应的最大泄漏电容值（30μF、100μF、300μF 或 1000μF），以优化响应时间；辅助电压方面，RN5897 支持 AC/DC 24-60V、AC/DC 85-230V 等多种规格，需匹配现场供电条件；此外，需考虑是否需要外部控制输入（如测试 / 复位按钮）及报警存储功能，可通过编程模式进行相应设置。若需更高电压监测，可替换为 RP5898 或 RR5898 耦合装置，具体根据电压等级选择。
技术参数
RN5897：测量范围（无耦合装置时）AC 0-250V、DC 0-300V；响应阈值预报警 20kΩ-2MΩ、报警 1kΩ-250kΩ；辅助电压支持 AC/DC 24-60V、AC/DC 85-230V 等；输出为 2 组转换触点（预报警和报警），热电流 4A；最大泄漏电容 1000μF；工作温度 - 30 至 + 60℃。
RL5898：扩展电压范围 AC 0-400V、DC 0-500V；输出电压（至 RN5897）最大 AC/DC 230V；切换容量 5A 250VAC、2A 30VDC；重量约 60g；工作温度 - 30 至 + 60℃。

产品尺寸
DOLD RN5897 的尺寸为宽度 52.5mm、高度 90mm、深度 71mm，适配 35mm DIN 导轨安装（符合 IEC/EN 60715 标准）。RL5898 的尺寸为宽度 35mm、高度 90mm、深度 71mm，同样支持 DIN 导轨安装，两者紧凑的设计便于在控制柜内密集布局，节省安装空间 。
应用领域

DOLD RN5897+RL5898 绝缘监测系统主要应用于需要实时监测绝缘状态的非接地网络场景。在工业领域，可用于 UPS 系统、配备变频器的网络、电池网络及直流驱动系统，保障关键设备的电路安全；在移动设备方面，适用于混合动力和电池供电车辆、移动发电机组等，监测其电路绝缘状况；此外，在医疗设备、通信机房等对电路稳定性要求较高的场所，也可作为绝缘故障的预警装置，及时发现潜在风险，避免因绝缘失效导致的设备损坏或安全事故。

​
