产品介绍

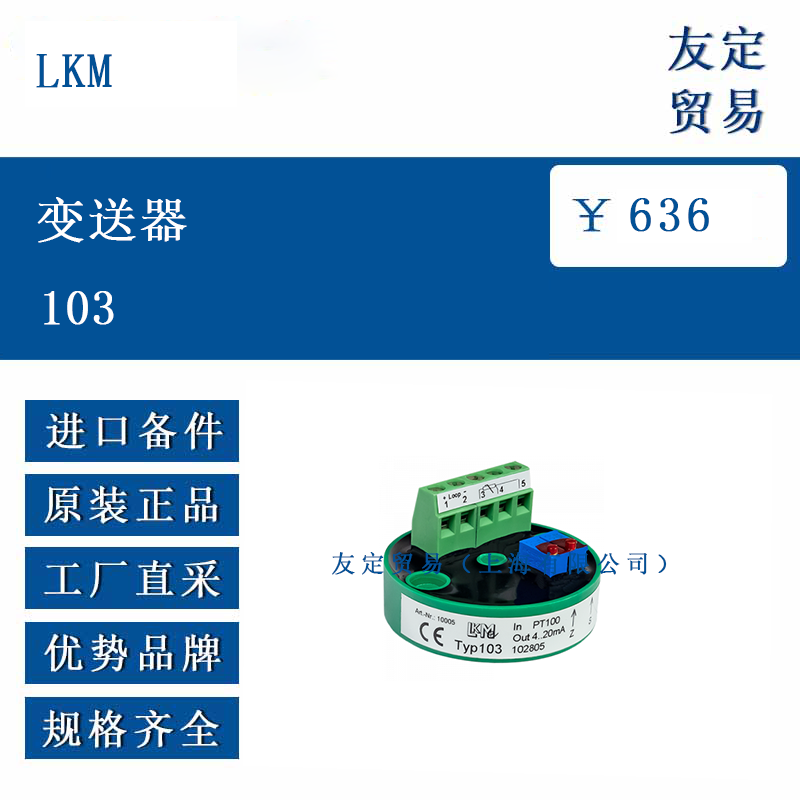

LKM 103 是一款模拟变送器，专为 PT100/PT1000 测量电阻设计，能够将传感器随温度变化的电阻值高精度地线性转换为 4...20mA 的电流信号。产品出厂时会根据客户指定的测量范围进行校准，通过量程和零点调节器可进行精细调整，便于在现场进行 minor 校正。

在接线方式上，该变送器支持 2 线或 3 线制连接，采用 3 线制时，若所有导线电阻相同，可在很大程度上补偿导线电阻带来的影响，确保测量的准确性。其整体设计紧凑，采用聚氨酯黑色灌封材料，具备一定的环境适应能力，适用于多种工业测量场景。

功能特点

LKM 103 变送器的核心功能是实现温度信号到电流信号的精准转换，线性度误差小于 0.1% FS，保证了信号转换的精度。针对传感器可能出现的故障，该变送器具备相应的保护机制：当传感器断线时，输出电流会大于 20mA；当发生短路情况时，输出电流则小于 4mA，便于及时发现异常。

设备的响应时间小于 0.1 秒，能快速反映温度的变化，满足实时测量的需求。同时，其具备反极性保护功能，可避免因接线错误导致的损坏。在安装方面，采用 B 型头部安装方式，搭配螺丝端子，接线范围为 0.13...1.5mm²，安装过程简便，且整体重量约 30g，对安装位置的承重要求较低。

选型指南

选择 LKM 103 变送器时，首先需确认测量对象是否为 PT100 或 PT1000 电阻传感器，若为其他类型的电阻传感器，可咨询品牌方是否有适配版本。其次，根据实际测量需求确定温度范围，该变送器的零点温度范围为 -200…600°C（对应 4mA 输出），量程为 20…850K（零点温度加量程对应 20mA 输出），需确保实际测量范围在设备可覆盖的区间内。

考虑接线方式，若测量环境中导线电阻可能对结果产生影响，优先选择 3 线制连接，并保证各导线电阻一致，以利用设备的导线电阻补偿功能。此外，需注意设备的工作条件，其工作温度范围为 -40…85°C，湿度小于 95%，应确保使用环境在此范围内，避免影响设备性能。

技术参数

LKM 103 变送器的主要技术参数如下：

• 输入：支持 PT100/PT1000 传感器，2 线或 3 线制连接，测量电流约 0.8mA（取决于传感器电阻）。
• 温度范围：零点 -200…600°C（对应 4mA），量程 20…850K（零点 + 量程对应 20mA）。
• 线性度误差：<0.1% FS。
• 回路电压：10...35VDC，具备反极性保护。
• 输出信号：4...20mA 电流环，传感器断线时 >20mA，短路时 <4mA。
• 响应时间：<0.1s。
• 温度系数（TC）：<100ppm/°C。
• 环境参数：工作温度 -40…85°C，湿度 <95%；抗振动性能 5g/10…200Hz。
• 电磁兼容性：符合 EN 61326-1 和 EN 61326-2-3 标准，具备一定的抗干扰能力和低发射特性。
• 物理参数：尺寸 44.5x26.5mm（直径 x 高度），灌封材料为黑色聚氨酯，采用螺丝端子，接线范围 0.13...1.5mm²，重量约 30g。

产品尺寸

LKM 103 变送器的尺寸为直径 44.5mm、高度 26.5mm，整体结构紧凑，占用空间小，适合安装在空间有限的工业设备或控制柜内。其轻便的设计（约 30g）也降低了安装难度，可通过 B 型头部安装方式稳定固定。

应用领域

LKM 103 变送器广泛应用于需要对温度进行精确测量并转换为标准电流信号的工业场景。在化工生产中，可用于反应釜、管道等设备的温度监测，将温度信号转换为 4...20mA 后传输至控制系统，实现对生产过程的实时监控。

在机械制造领域，适用于机床、电机等设备的温度检测，及时反馈设备运行时的温度变化，便于进行故障预警和维护。此外，在能源、电力行业，可用于变压器、电缆等设备的温度测量，为设备的安全运行提供数据支持。其良好的环境适应能力和精准的转换性能，使其能够在多种复杂工业环境中稳定工作。
