产品介绍

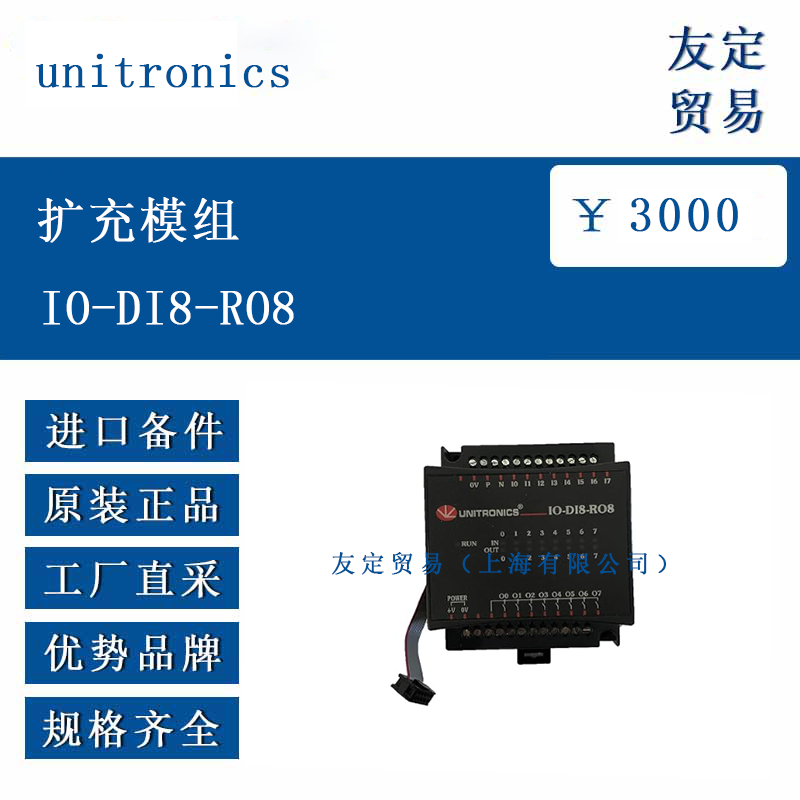

IO-DI8-RO8 扩充模组是一款用于扩展控制系统输入输出接口的设备，可与特定的 unitronics OPLC 控制器协同工作，提升系统的控制能力。该模组配备 8 个数字输入接口和 8 个继电器输出接口，其中数字输入支持 PNP（源型）和 NPN（漏型）两种类型，能适应不同的信号输入需求。
模组与 OPLC 控制器之间通过适配器实现连接，确保信号的稳定传输。在安装方式上，它提供了两种选择：既可卡装在 DIN 导轨上，也可通过螺丝固定在安装板上，灵活适配不同的安装环境。此外，模组上设有状态指示灯，可直观显示通信链接状态及输入输出的活动情况，便于用户实时监控设备运行状态。
功能特点
IO-DI8-RO8 扩充模组的核心功能是扩展控制系统的输入输出容量，其 8 个数字输入和 8 个继电器输出能够满足中低规模控制场景的接口需求。输入部分支持 PNP 和 NPN 两种类型，增强了与不同传感器、开关等设备的兼容性，无需额外转换设备即可实现连接。
在安装方面，两种安装方式使其能适应不同的现场条件，无论是标准化的 DIN 导轨安装，还是需要固定位置的螺丝安装，都能便捷完成。继电器输出部分可通过外接元件提升性能，例如在感性直流负载两端并联钳位二极管，在感性交流负载两端连接 RC 缓冲电路，以延长触点寿命并保护模组免受反向电动势的影响。
模组上的状态指示灯为运行监控提供了便利，RUN 指示灯可反映与 OPLC 控制器的通信状态，输入输出指示灯则能显示对应接口的活动情况，帮助用户快速判断设备是否正常工作。
选型指南
选型时，首先需确认该模组与目标 OPLC 控制器的兼容性，确保两者能够正常通信和协同工作。其次，电压规格是重要考量因素，IO-DI8-RO8 适用于 24 VDC 环境，若实际应用场景为 12 VDC，则需选择同系列的 IO-DI8-RO8-L 型号。
输入输出需求也是关键，该模组的 8 个数字输入（支持 PNP/NPN）和 8 个继电器输出需与实际控制场景中的设备数量及类型匹配，例如传感器的信号类型、负载的性质（ resistive load 等）都需契合。
安装环境需符合要求，应避免在存在过多 conductive dust、corrosive gas、moisture 或 excessive vibration 的场所安装，同时要预留至少 10mm 的通风空间，以保证设备的稳定运行。
技术参数
输入参数：包含 8 个数字输入，支持 PNP（源型）和 NPN（漏型）；额定输入电压为 24 VDC，其中 PNP 类型在逻辑 “0” 时为 0-5 VDC，逻辑 “1” 时为 17-28.8 VDC，NPN 类型在逻辑 “0” 时为 17-28.8 VDC（电流 <1.1 mA），逻辑 “1” 时为 0-5 VDC（电流 >4.3 mA）；输入电流为 6 mA @24 VDC；典型响应时间为 10 mSec。
输出参数：配备 8 个继电器输出，类型为 SPST-NO（Form A），采用 Tyco PCN-124D3MHZ 或兼容型号继电器；每个输出最大电流为 3A（resistive load），公共端总最大电流为 8A（resistive load）；额定电压为 250VAC / 30VDC，最小负载为 1mA @5VDC；典型响应时间为 10 mS；寿命预期为在最大负载下 100k 次操作。
电源参数：输出电源额定工作电压为 24 VDC，工作电压范围为 20.4-28.8 VDC；最大电流消耗为 70mA @24 VDC。
环境参数：防护等级为 IP20 / NEMA1；工作温度为 0°C 至 50°C（32°F 至 122°F）；存储温度为 -20°C 至 60°C（-4°F 至 140°F）；相对湿度为 5% 至 95%（无冷凝）。
物理参数：尺寸（宽 x 高 x 深）为 80mm x 93mm x 60mm（3.15” x 3.66” x 2.362”）；重量为 172g（6.07oz.）。
产品尺寸
IO-DI8-RO8 扩充模组的外形尺寸为宽 80mm、高 93mm、深 60mm（3.15” x 3.66” x 2.362”）。这种紧凑的尺寸设计使其能够在工业控制柜等空间有限的环境中灵活安装，同时便于与其他设备配合布置。
应用领域
该模组主要应用于工业自动化控制领域，作为 OPLC 控制器的输入输出扩充设备，用于扩展控制系统的接口数量，以连接更多的传感器、执行器等设备。例如，在生产线控制中，可通过该模组连接多个接近开关、光电传感器等输入设备，以及电磁阀、小型电机等输出设备，实现对生产流程的精准控制。
在设备监控系统中，它能将各类监测设备的信号传入控制器，并将控制器的指令传递给执行机构，提升系统的监测和控制能力。此外，在仓储物流、包装机械等自动化设备中，该模组也可发挥输入输出扩展的作用，满足设备对多接口的需求。
