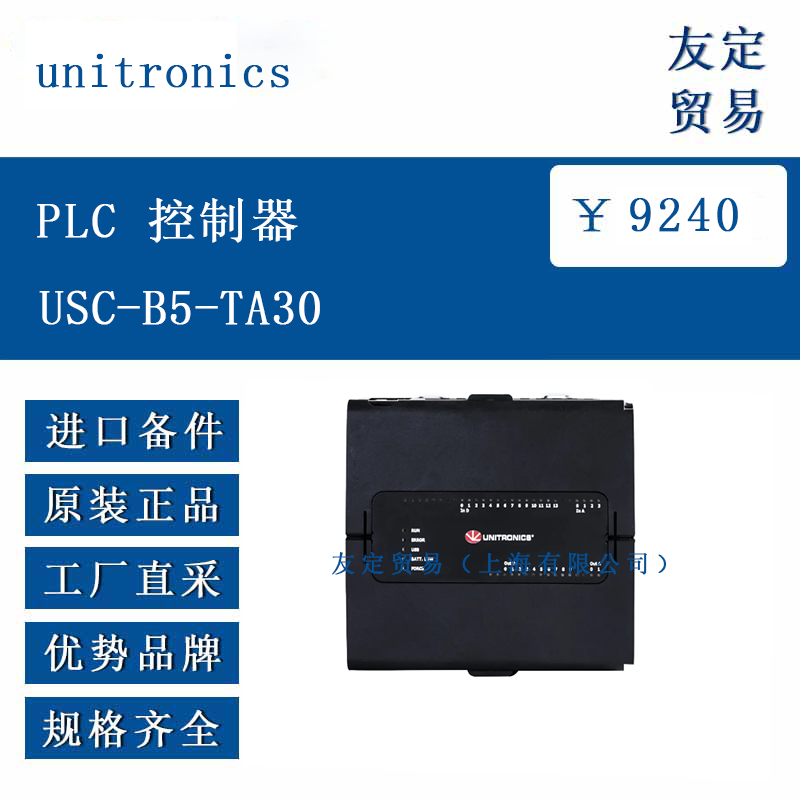

产品介绍
USC-B5-TA30 是一款 DIN 导轨安装的可编程逻辑控制器，内置完整的 I/O 配置，无需额外模块即可实现基本的控制功能。其配备 14 个数字输入（24VDC，支持源型 / 漏型），其中包含 2 个高速计数输入通道；2 个模拟输入（0÷10V / 0÷20mA，14 位分辨率）；2 个温度输入（支持 RTD、热电偶等多种传感器）；10 个晶体管输出（PNP 类型，含 2 个 PWM 输出通道）；2 个模拟输出（支持 0÷10V /-10÷10V / 0÷20mA / 4÷20mA，12 位分辨率）。
该控制器可直接连接至 unitronics 的 IIoT 云平台 UniCloud，通过内置的 UniCloud 连接功能实现数据的云端传输与监控。它支持本地和远程 I/O 扩展，最多可直接连接 8 个 Uni-I/O™模块，通过本地 I/O 扩展适配器可扩展至 88 个 I/O 模块，满足中大规模控制场景的需求。控制器配备 2 个以太网端口（10/100 Base-T）、1 个 USB 设备端口（Mini-B）和 1 个 USB 主机端口（Type A），确保与其他设备的稳定通信。
功能特点
USC-B5-TA30 控制器的核心功能是实现工业自动化场景中的逻辑控制与数据采集。其内置的多类型 I/O 接口使其能够直接连接传感器、执行器等设备，无需额外转换模块，简化了系统架构。数字输入支持高速计数功能，可接收来自传感器或编码器的高速脉冲信号，在脉冲 / 方向模式下最高支持 90kHz 频率，正交模式下最高支持 80kHz 频率，适用于需要高速检测的场景。
温度输入支持多种 RTD（如 PT100、NI100 等）和热电偶（如 K 型、J 型等），可直接采集温度信号并转换为数字量，满足工业过程中的温度监控需求。晶体管输出具备 PWM 功能，其中 2 个通道最高支持 3kHz 频率，可用于精确控制电机转速、阀门开度等。
控制器支持外部存储扩展，可插入 microSD 或 microSDHC 卡（最大 32GB，数据速度最高 200Mbps），用于数据记录、程序备份等。通过 LED 指示灯可直观查看 I/O 状态（如输入输出活动、溢出提示）及设备运行状态（如启动模式、错误提示、USB 操作状态等），便于实时监控设备运行情况。此外，其支持多种通信协议，可与其他工业设备、上位机或云平台实现数据交互。
选型指南
选型时，需首先明确应用场景的 I/O 需求。若场景中需要较多的数字量检测与控制、少量模拟信号采集及温度监控，且输出设备为 PNP 类型（如小型电磁阀、直流电机驱动器），USC-B5-TA30 是适配的选择。
电源条件需匹配，该控制器输入电压为 24VDC，允许范围为 20.4VDC 至 28.8VDC，需确保供电系统符合此规格。对于需要云平台连接功能的场景，“B5” 型号的 UniCloud 使能功能可满足需求；若需更长时间的免费 UniCloud 订阅，可考虑同系列的 “C5” 型号。
扩展需求也是重要考量因素。若后期需增加 I/O 点数，需确认其支持的扩展模块数量（最多 88 个 I/O 模块）是否满足预期。环境条件方面，该控制器适用于 - 20°C 至 55°C 的工作温度、5% 至 95%（非冷凝）的相对湿度，且需避免在粉尘过多、腐蚀性气体或剧烈振动的环境中使用，以保证设备稳定运行。
技术参数
电源：输入电压 24VDC，允许范围 20.4VDC 至 28.8VDC；最大电流消耗 0.42A@24VDC；无隔离设计。
数字输入：14 个，类型为源型 / 漏型；输入电压在导通状态为 15-30VDC（最小 4mA），关断状态为 0-5VDC（最大 1mA）；I0-I9 输入阻抗 4kΩ，I10-I13 为 3kΩ；高速输入在脉冲 / 方向模式下最高 90kHz，正交模式下最高 80kHz。
模拟输入：2 个，支持 0÷10V / 0÷20mA；分辨率 14 位；电压输入阻抗 527kΩ，电流输入阻抗 60.4Ω；25°C 时精度为满量程的 ±0.2%，-20°C 至 55°C 时为 ±0.5%（电压）或 ±0.3%（电流）。
温度输入：2 个，支持 RTD（4 线、3 线、2 线）和热电偶；RTD 测量范围因类型而异（如 PT100 为 - 200°C 至 850°C），热电偶测量范围（如 K 型为 - 200°C 至 1372°C）；分辨率为 0.1°C；25°C 时精度因类型而异（如 K 型热电偶为 ±0.5°C）。
晶体管输出：10 个，PNP 类型；每路最大电流 0.5A；导通电压降最大 0.5V，关断漏电流最大 10µA；2 个 PWM 通道最高频率 3kHz；具备短路保护。
模拟输出：2 个，支持 0÷10V /-10÷10V / 0÷20mA / 4÷20mA；分辨率 12 位（-10÷10V 为 11 位 + 符号）；25°C 时精度为满量程的 ±0.3%（电压）或 ±0.5%（电流）；电压输出负载阻抗最小 1kΩ，电流输出最大 600Ω。
通信：2 个以太网端口（10/100 Base-T，支持自动交叉、自动协商）；1 个 USB 设备端口（Mini-B，USB 2.0）；1 个 USB 主机端口（Type A，USB 2.0，带过流保护）。
内存：RAM 512MB，ROM 3GB（系统内存），1GB 用户内存；梯形图内存 1MB。
环境：防护等级 IP20、NEMA1；工作温度 - 20°C 至 55°C；存储温度 - 30°C 至 70°C；相对湿度 5% 至 95%（非冷凝）；工作海拔 2000m。
物理参数：重量 0.38Kg；采用 DIN 导轨安装。
产品尺寸
USC-B5-TA30 控制器采用紧凑设计，适合 DIN 导轨安装。其具体尺寸可参考机械规格：整体重量为 0.38Kg，外形适配标准 DIN 导轨安装空间，具体长宽高尺寸需结合安装指南中的机械图，确保在控制柜内有足够的安装空间及通风间隙。
应用领域
USC-B5-TA30 控制器适用于多种工业自动化场景。在生产线控制中，可通过数字输入连接接近开关、光电传感器等，监测工件位置、传送带状态，通过晶体管输出控制电磁阀、小型电机等执行器，实现生产流程的自动化运转。
在过程控制领域，其模拟输入可采集压力、流量等变送器信号，模拟输出可控制调节阀开度，温度输入可监控反应釜、加热炉的温度，实现对工业过程的精准调控。在设备监控系统中，通过以太网和 USB 接口可连接上位机或数据采集设备，将设备运行数据上传至监控中心或云端平台，便于远程监控与故障诊断。

此外，在仓储物流、包装机械、小型自动化生产线等场景中，其紧凑的设计、丰富的 I/O 接口及扩展能力，能够满足中小规模控制需求，稳定实现设备的逻辑控制与数据交互。
