产品介绍

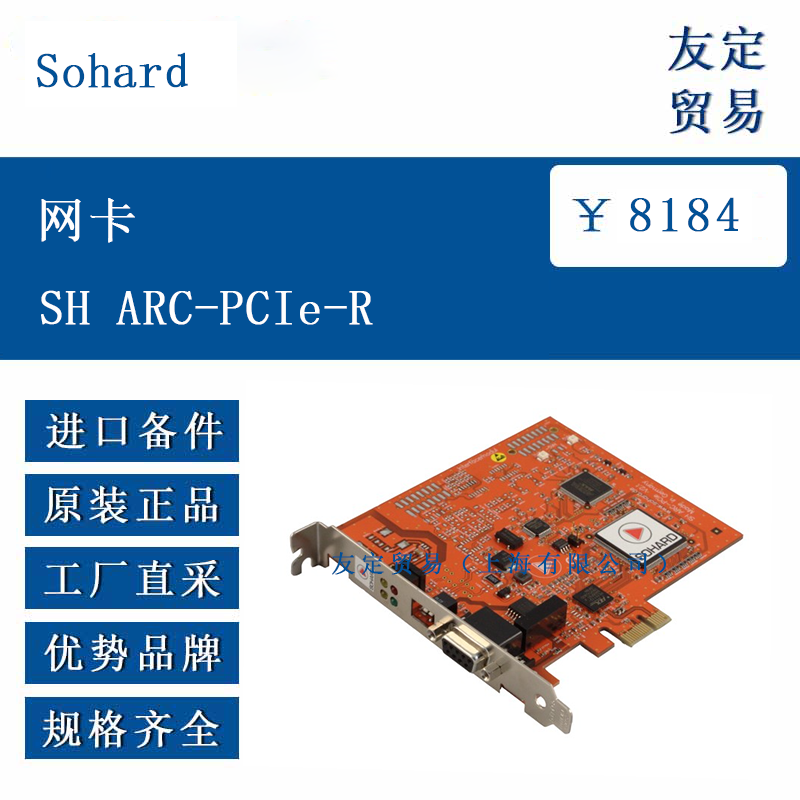

Sohard SH ARC-PCIe-R 网卡是专为配备 PCI Express 总线的工业 PC 设计的 ARCNET 网卡。该网卡采用 RS-485/EIA-485 接口，支持通过双绞线电缆连接至采用不同信号方式的 ARCNET 网络，适用于工业环境中的网络通信场景。
当工业 PC 更新为带有 PCI Express 接口时，若应用程序使用 Sohard RAW ARCNET 接口及相应驱动，该网卡可直接替代其他 Sohard ARCNET 网络适配器，无需额外调整即可融入现有系统。其整体设计符合工业级标准，能够适应工业环境的使用要求，为工业设备间的稳定通信提供保障。
功能特点
SH ARC-PCIe-R 网卡采用 32 位设计，符合 PCI Express 1.0a 标准，使用单条 PCIe 通道，具备即插即用功能，地址和中断的配置过程简单，可通过 I/O 地址或内存进行访问。该网卡搭载 SMSC 的 ARCNET 控制器 COM20022，支持最高 10 Mbit/s 的标准比特率，能满足工业网络中不同速率的通信需求。
网卡配备 4 个 LED 指示灯，分别用于指示同轴收发器的激活 / 未激活状态、ARCNET 接收通道活动、ARCNET 传输通道活动以及 PC 对 ARCNET 模块的访问情况，通过直观的灯光显示，便于用户实时监控网卡的工作状态。此外，其 RS-485/EIA-485 接口的终端可切换，增强了接口的灵活性和适应性，能更好地适配不同的网络环境。
选型指南
在选型时，首先需确认应用场景是否为配备 PCI Express 总线的工业 PC，只有此类设备才能兼容该网卡的接口需求。其次，若需要通过 RS-485/EIA-485 接口连接 ARCNET 网络，且通信速率在 156.25 kbit/s 至 10 Mbit/s 范围内，该网卡在接口类型和速率上能满足需求。
同时，需考虑连接线缆类型，该网卡适用于双绞线电缆，若现场采用此类线缆，可优先选择。另外，需确认所用操作系统是否在支持列表中（包括 Windows XP/2003/2008/Vista/7/8/10/11 及 Linux），以确保驱动程序的兼容性，保障网卡正常工作。
技术参数
SH ARC-PCIe-R 网卡兼容 ANSI/ATA 878.1、PCI Express Base Spec. 1.0a 标准，并符合工业环境的 CE 要求。电源需求为从 PC 获取 3.3V 和 12V 电压，最大功耗 4W。
工作温度范围为 0°C 至 + 55°C，存储温度范围为–20°C 至 + 85°C，能适应工业环境的温度变化。尺寸（宽 / 高 / 深）为 120/107/19 毫米（不含连接器和插槽支架），最大重量为 250 克（含包装）。
该网卡为 32 位即插即用设备，搭载 COM20022 控制器，支持将控制器寄存器映射到 PC 的 I/O 地址或内存空间，通过 Advanced-Memory Mode 实现对控制器的快速访问。接口为 DE-9/D-sub，支持 RS-485/EIA-485 信号，可切换终端。
产品尺寸
SH ARC-PCIe-R 网卡的尺寸参数明确，宽度为 120 毫米，高度为 107 毫米，深度为 19 毫米，该尺寸不包含连接器和插槽支架。这一紧凑的尺寸设计使其能够适配工业 PC 的 PCI Express 插槽空间，不会占用过多设备内部空间，便于在工业设备中安装和布局，确保设备内部结构的合理规划。
应用领域
SH ARC-PCIe-R 网卡主要应用于配备 PCI Express 总线的工业 PC 中，作为 ARCNET 网络适配器，用于连接采用 RS-485/EIA-485 信号方式的 ARCNET 网络。在工业自动化领域，可用于工厂生产线的设备联网，实现各设备间的实时数据传输与通信，保障生产线的协调运行。

在工业控制系统中，该网卡能为不同控制设备提供稳定的网络连接，确保控制指令和状态信息的准确传递。此外，在需要通过双绞线电缆进行中高速率（156.25 kbit/s 至 10 Mbit/s）通信的工业场景中，如智能工厂的设备互联、工业机器人的网络协作等，该网卡都能发挥其网络连接作用，支持工业网络的稳定运行。
