产品介绍

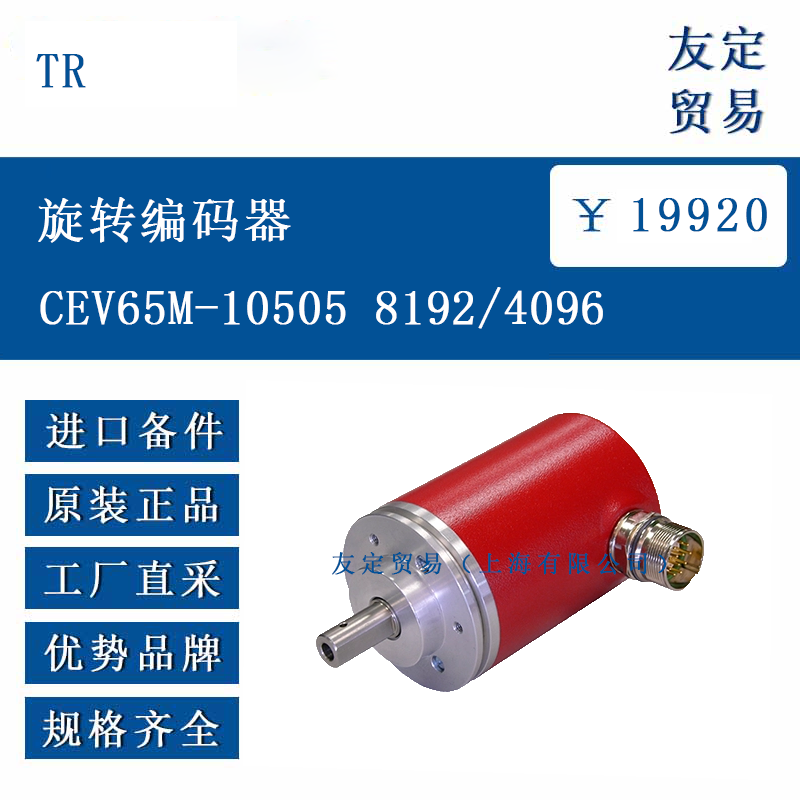

TR CEV65M-10505 8192/4096 是一款绝对式旋转编码器，主要用于检测设备的旋转位置和运动状态。该编码器参数可编程，配备 PROFIBUS DP 接口，输出电平为 RS485，通过 3 个 PG9 连接器进行连接，连接器位置为径向。其法兰类型为 ZB36，轴类型为 10 键槽 / 19.5，防护等级达到 IP65，能适应一定的粉尘和水汽环境，工作温度范围为 - 20℃至 + 70℃，可在工业环境中稳定运行，为设备的精准控制提供位置反馈。
功能特点
该旋转编码器具备可编程参数功能，可根据实际应用需求对相关参数进行调整，增强了使用的灵活性。其采用 PROFIBUS DP 接口，支持 12MBAUD 的传输速率，符合 PNO-PROFILE CLASS.2 标准，能实现与工业控制系统的稳定通信，保障数据的实时传输。
防护等级达到 IP65，意味着其能够抵御喷射的水和大量粉尘的侵入，适用于存在一定污染的工业环境。工作温度范围较宽，从 - 20℃到 + 70℃，可适应不同季节和地域的温度变化，确保在各类工业场景中正常工作。
此外，该编码器配备 3 个 PG9 径向连接器，轴类型为 10 键槽 / 19.5，法兰类型为 ZB36，结构设计适配特定的安装需求，便于与各类工业设备集成，提升了安装的便捷性。
选型指南
选型时，首先需确认应用场景的供电电压是否在 11-27V 范围内，若超出此范围则需考虑其他型号。接口类型方面，若系统采用 PROFIBUS DP 通信协议，该编码器能直接适配；若为其他协议，则需选择对应接口的编码器。
防护等级需求也是重要考量因素，若应用环境存在较多粉尘或可能接触到水，IP65 的防护等级能满足需求；若环境更为恶劣，则需选择防护等级更高的产品。工作温度需在 - 20℃至 + 70℃之间，若超出此范围，需重新评估是否适用。
安装方面，需匹配法兰类型（ZB36）和轴类型（10 键槽 / 19.5），确保与设备的安装结构兼容；连接器类型为 3XPG9 且位置为径向，需确认设备的连接方式是否适配，避免安装困难。
技术参数
TR CEV65M-10505 8192/4096 旋转编码器的每转步数为 8192，转数为 4096，参数具备可编程特性；接口为 PROFIBUS DP，编码方式可编程，供电电压为 11-27V，输出电平为 RS485。
防护等级为 IP65，工作温度范围为 - 20℃至 + 70℃；法兰类型为 ZB36，轴类型为 10 键槽 / 19.5，连接器类型为 3XPG9，位置为径向；支持 12MBAUD 的传输速率，符合 PNO-PROFILE CLASS.2 标准。
其图纸编号为 04-CEV65M-M0100，版本号为 000，固件号为 437826，这些信息可用于产品的追溯。
产品尺寸
该编码器的尺寸参数可参考图纸编号 04-CEV65M-M0100，具体包括轴的相关尺寸、法兰安装尺寸等。例如，轴类型为 10 键槽 / 19.5，法兰类型 ZB36 的中心环尺寸，以及连接器安装的位置尺寸等，详细数据可查阅对应的图纸。安装时需根据这些尺寸参数，确保与设备的安装空间和连接结构匹配，避免因尺寸不符影响安装和使用。
应用领域
TR CEV65M-10505 8192/4096 旋转编码器适用于多种工业自动化场景。在机床设备中，可用于检测主轴和进给轴的旋转位置，为精准加工提供位置反馈；在机器人领域，能监测关节的旋转角度，确保机器人动作的准确性。
在输送设备中，可用于检测传送带的运行位置和速度，实现输送过程的精准控制；在包装机械中，能监测机械臂和旋转部件的位置，保障包装流程的稳定进行。其宽温范围和 IP65 防护等级，使其也适用于户外或环境稍差的工业场景，如港口机械、矿山设备的位置检测等。
