产品介绍

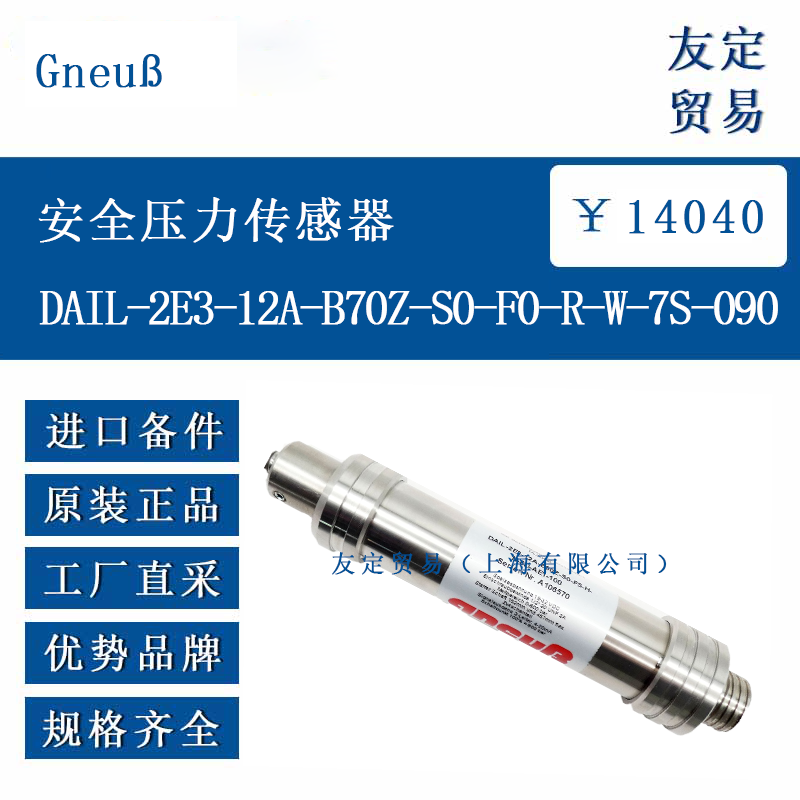

Gneuß DAIL-2E3-12A-B70Z-S0-F0-R-W-7S-090 安全压力传感器是一款专为高温环境设计的熔体压力测量设备，主要用于液体、糊状或膏状材料的压力监测。作为 DAIL 系列的组成部分，其核心功能是通过精准测量压力值，并借助开关输出实现超压保护。传感器集成测量放大器，支持标准信号输出（如 0…10V、4…20mA 等），可与工业控制系统对接。其结构设计考虑了高温环境的适应性，通过特定填充材料（如 NTX）耐受较高温度，同时具备防护功能，适应工业生产中的复杂工况。
功能特点
该安全压力传感器具备多项实用功能特点。开关输出符合 EN13849-1 标准中的性能等级 C（PL c），集成到设备控制系统后，可用于挤出生产线的超压保护，当压力超过预设值、电源中断或测量元件故障时，开关输出会触发相应动作，保障系统安全。具备自动调零功能，通过特定接线操作可实现零点校准，确保测量精度，且校准过程仅调整零点，不影响信号放大系数。防护等级达到 IP55，可抵御灰尘侵入及低压水喷射，适应工业环境中的粉尘与潮湿条件。测量头与膜片分别耐受不同温度，适用于高温材料的压力测量。此外，传感器安装与拆卸需遵循特定规范，避免膜片损坏，确保长期稳定运行。
选型指南
选型时，首先需明确应用场景中的材料类型，该传感器适用于液体、糊状或膏状且成分均匀的材料，避免用于非均质材料或超出设计范围的介质。其次，确认压力范围需求，传感器最大过载为测量范围的 150%，需确保实际工作压力在测量范围内。温度条件是关键因素，膜片温度需匹配填充材料的耐受值（如 NTX 填充对应 300°C），测量头温度不超过 80°C。输出信号类型需与控制系统适配，可选 0…10V、4…20mA 等。连接器类型（如 7S）需与接线配置匹配，避免接口不兼容。此外，安装尺寸需与设备的传感器孔匹配，可参考螺纹类型对应的安装孔参数，确保安装稳固。
技术参数
Gneuß DAIL-2E3-12A-B70Z-S0-F0-R-W-7S-090 安全压力传感器的技术参数与其性能密切相关。供电电压为 10…30VDC，输出信号根据配置可为 0…10V、0…20mA 或 4…20mA。测量精度为 ±0.5% FSO 或 ±0.25% FSO（依具体规格），校准点为测量范围的 80%。最大过载能力为测量范围的 150%，确保短期压力波动不损坏传感器。膜片最高温度：NTX 填充（W）为 300°C，NaK 填充（N）为 500°C，Hg 填充（M）为 400°C；测量头最高温度为 80°C。开关输出参数：最大 48V AC/DC，最大 500mA，需通过半导体保险丝限制电流。EMC 符合 EN 61326 标准，减少电磁干扰影响。防护等级为 IP55，适应工业环境防护需求。
产品尺寸
该传感器的尺寸参数与螺纹类型相关。对于 M18x1.5 螺纹，主要尺寸包括：D1=10–0.05mm，D2=16–0.1mm，D3=16–0.5mm，D4=16mm，D5=6–0.25mm，A=14mm，B=20mm，C=17mm，SW（扳手尺寸）=17mm。对于 1/2“20UNF 2A 螺纹，尺寸为：D1=7.8–0.5mm，D2=10.5–0.05mm，D3=10.5–0.5mm，D4=12.5mm，D5=5.6–0.1mm，A=10.8mm，B=17mm，C=17mm，SW=17mm。这些尺寸确保传感器与设备安装孔的适配性，安装时需严格遵循尺寸要求，避免因安装不当导致测量误差或损坏。
应用领域
Gneuß DAIL-2E3-12A-B70Z-S0-F0-R-W-7S-090 安全压力传感器主要应用于挤出机相关的工业场景。在塑料挤出生产线中，用于监测熔体压力，当压力超过预设值时，通过开关输出触发设备保护机制，防止因过压导致的设备损坏。在橡胶、食品加工等涉及高温糊状材料的生产设备中，可精准测量材料压力，为工艺控制提供数据支持。此外，在化工行业的膏状物料输送系统中，其高温耐受性与防护性能可保障压力监测的稳定性，助力生产过程的安全与高效运行。
​
