产品介绍

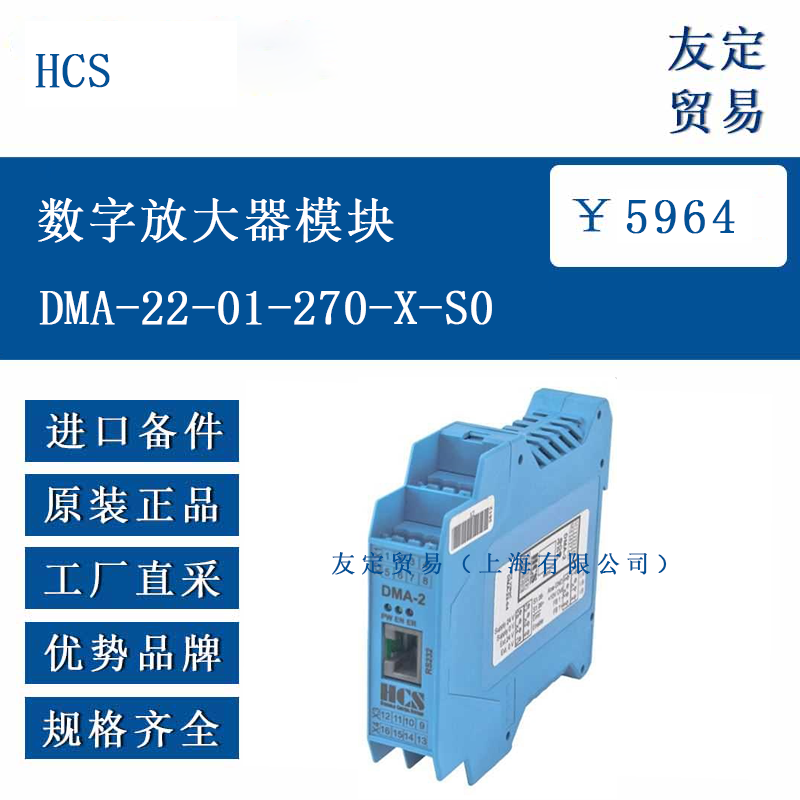

HCS DMA-22-01-270-X-S0 数字放大器模块是一款适用于 DIN 导轨安装的全数字控制部件，主要用于无反馈的比例阀控制。该模块支持 1 个带 2 个电磁线圈的比例阀，或 2 个各带 1 个电磁线圈的比例阀，通过两个独立的模拟输入实现输出级的单独控制。模块集成 16 位 CPU，采用闪存技术，便于通过 RS232 接口从电脑更新软件或修改参数。其设计适配多种厂商的比例阀，包括方向阀、流量控制阀、压力阀等，可应用于液压、气动及其他工业控制场景，通过精准的电流控制实现执行部件的稳定运行。
功能特点
该数字放大器模块具备多项实用功能特点。采用全数字控制方式，所有参数设置通过电脑完成，无板载电位器，操作便捷且参数调整精准。支持 “动态” 参数修改，调整过程不影响模块正常运行，配合 HCSTool 软件可实现 4 通道示波器监控，便于实时观察运行状态。模拟输入采用 12 位 A/D 转换器，确保设定值信号的高分辨率与精度。输出级最大电流可达 3.5A，且峰值电流与恒定电流可独立设置，过渡时间可调，适配不同电磁线圈的驱动需求。模块具备短路、开路检测及过流保护功能，提升运行安全性。支持 DIN 导轨安装，符合 EN50022 标准，安装与更换便捷，连接器采用螺钉端子或可选笼式夹技术，接线稳固。
选型指南
选型时，首先需确认控制对象类型，该模块适用于无反馈的比例阀，若为带反馈的阀则需其他型号。根据电磁线圈的电流需求选择匹配的系统，“270” 对应 2700mA，需确保线圈额定电流在此范围内。考虑接口需求，若需总线控制（如 PROFIBUS、PROFINET 等），需选择带对应接口的型号，“X” 表示无总线接口，适用于仅需模拟输入的场景。模拟输入类型需与控制系统匹配，模块支持 0…±10V、0…20mA、4…20mA 等信号。安装环境温度需在 0°C…50°C 范围内，若超出需咨询厂商。此外，根据连接需求选择端子类型（螺钉端子或笼式夹），确保接线兼容性。
技术参数
HCS DMA-22-01-270-X-S0 数字放大器模块的技术参数如下：供电电压为 12…33V DC，残余纹波＜10%，最大功耗 50VA；电磁线圈系统电流为 2700mA，中间值可调节，双输出级最大总电流 4.5A。模拟输入为 1 路差分输入，12 位分辨率，支持 0…±10V、0…20mA、4…20mA 信号。数字输入为 5 路光耦隔离输入（含使能信号），控制电压 24V±10%，每路电流＜20mA；数字输出 1 路光耦隔离，电压 0V/24V，电流 10mA（用于错误信号）。工作环境温度 0°C…50°C，存储温度 - 20°C…60°C。防护等级 IP20，PWM 频率约 22kHz，循环时间最大 0.17ms。连接器为 16 极螺钉端子，适配 0.2-2.5mm² 导线。
产品尺寸
该模块为总线单模块版本，尺寸约为（宽 × 高 × 深）45×100×114mm，材质为 PA 66-FR（蓝色），阻燃等级符合 UL94V0。安装方式为 DIN 导轨，集成 PE 接触，壳体通风设计，确保散热性能。紧凑的尺寸使其适用于空间有限的控制柜，安装时需预留一定空间便于接线与散热。
应用领域

HCS DMA-22-01-270-X-S0 数字放大器模块主要应用于工业自动化中的液压与气动系统。在机床设备中，用于控制比例方向阀，实现刀具进给速度与方向的精准调节；在液压压力机中，通过控制压力控制阀维持系统压力稳定；在注塑机中，配合流量控制阀调节熔体流量，保障成型质量。此外，在工程机械的液压系统、自动化生产线的气动执行机构控制中，该模块可通过稳定的电流输出，确保执行部件的响应速度与动作精度，满足多样化工业场景的控制需求。
