产品介绍

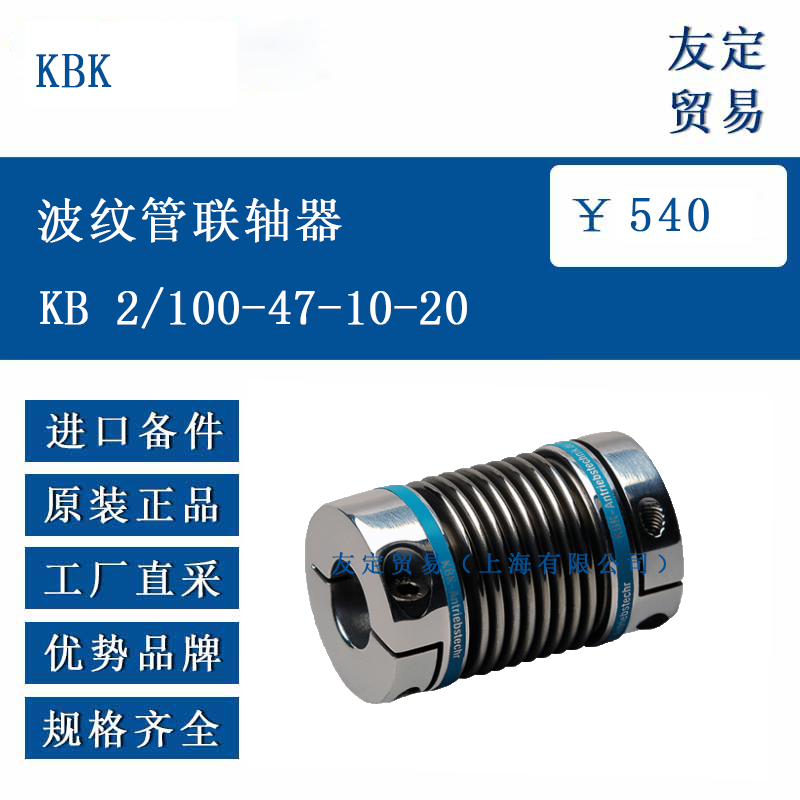

KB 2/100-47-10-20 是一款微型金属波纹管联轴器，采用夹头夹具设计，属于 KB 系列产品。其结构主要由波纹管和轮毂两部分组成，其中波纹管采用不锈钢材质，轮毂为铝制，这种材料组合既保证了联轴器的结构强度，又在一定程度上减轻了整体质量。该联轴器通过波纹管的弹性变形来传递扭矩，并能补偿轴系之间的径向、轴向和角向不对中，适用于对传动精度有一定要求的场景。夹头夹具的设计使其在安装时能更稳固地与轴连接，减少连接松动带来的传动误差。
功能特点
该联轴器的功能特点与其结构和材料密切相关。不锈钢波纹管具有良好的弹性和韧性，在传递扭矩过程中可产生一定的变形，从而有效补偿轴系的径向、轴向和角向不对中，减少因安装误差或工作过程中轴位移对传动系统的影响。铝制轮毂质量较轻，有助于降低整体惯性矩，适合要求快速响应的传动系统。夹头夹具设计能提供可靠的夹持力，确保联轴器与轴之间的连接稳定性，减少打滑现象。此外，其工作温度范围为 - 30°C 至 120°C，可适应一定的温度变化环境，满足不同工况下的使用需求。
选型指南
选型时需综合考虑多个参数。首先，需根据传动系统的最大扭矩需求，确保所选联轴器的额定扭矩（TKN）满足要求，KB 2/100-47-10-20 的额定扭矩可参考规格对应的技术数据。其次，考虑轴径尺寸，联轴器的 D1 和 D2 bore 尺寸需与所连接的轴径匹配，该型号的 D1 为 10mm、D2 为 20mm（H7 公差）。再者，需关注工作转速，其最大转速为 15000 min⁻¹，应确保实际工作转速不超过此范围。另外，根据安装空间限制，选择合适的长度（L）和外径（ØA），该型号长度为 47mm，可结合具体安装环境判断是否适用。若有键槽需求，可选择带键槽的选项，键槽符合 DIN 6885 标准。
技术参数
KB 2/100-47-10-20 的主要技术参数如下：规格为 100，额定扭矩（TKN）为 10Nm；长度（L）为 47mm，外径（ØA）为 40.5mm；D1 和 D2 bore 尺寸（H7）分别为 10mm 和 20mm，最小至最大 bore 尺寸范围为 6-25mm；惯性矩（J）为 290g・cm²，扭转刚度（CT）为 8100Nm/rad，径向刚度（CR）为 120N/mm，轴向刚度（CA）为 27N/mm；径向补偿量（ΔKr）为 0.15mm，轴向补偿量（ΔKa）为 0.4mm，角向补偿量（ΔKw）为 1.5°；质量为 13.5g；最高转速为 15000 min⁻¹；工作温度范围为 - 30°C 至 120°C。
产品尺寸
该联轴器的具体尺寸参数如下：长度（L）为 47mm，外径（ØA）为 40.5mm；H 尺寸为 15.5mm。这些尺寸参数决定了联轴器的安装空间需求，选型时需确保与周边部件无干涉。
应用领域

KB 2/100-47-10-20 微型金属波纹管联轴器适用于多种精密传动场景。在自动化设备中，可用于连接伺服电机与滚珠丝杠，传递扭矩并补偿安装误差；在仪器仪表领域，适合精度要求较高的小型传动系统，如精密旋转平台的驱动连接；在医疗器械设备中，其紧凑的结构和可靠的传动性能可满足小型传动部件的需求；此外，在半导体设备、机器人关节等对传动精度和空间有要求的场景中，也能发挥其作用。其补偿不对中的能力和合适的扭矩范围，使其在多种需要稳定传动的机械系统中均可应用。

​
