产品介绍

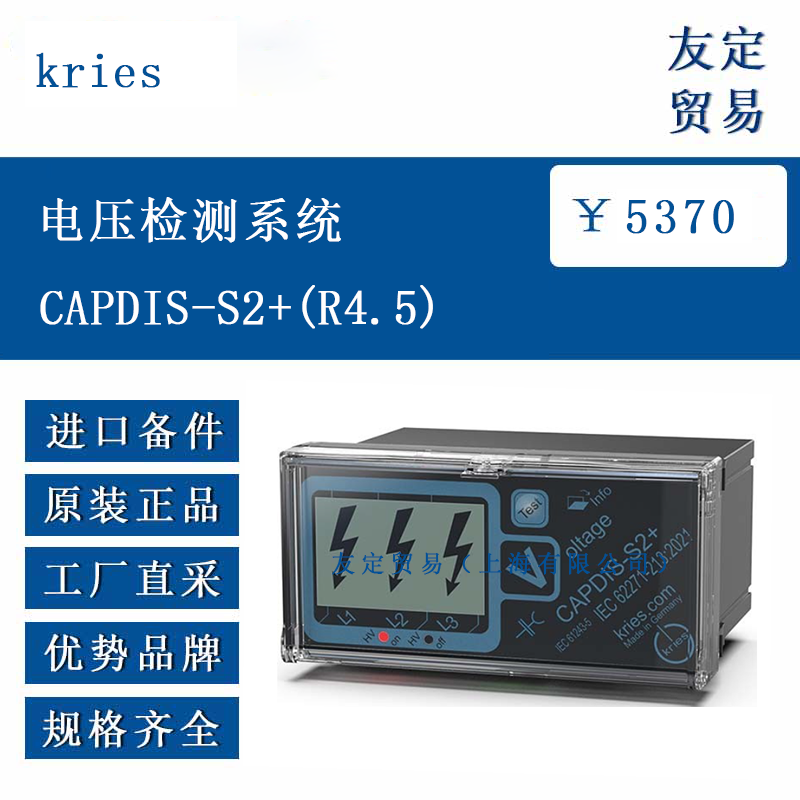

CAPDIS-S2+(R4.5) 是一款集成式电容式电压检测系统，主要用于中压开关柜中检测无电压状态，符合 IEC 62271-213:2021（或 IEC 61243-5）标准，具备三相连续指示和信号输出功能。该系统通过电容分压器实现电压检测，集成了自监控功能，可长期稳定运行且无需定期复测，能持续监控响应阈值并通过三级电压水平指示（半压、全压、轮廓闪烁箭头）显示状态。系统还包含电容分压器的完整绝缘监控，可对一次侧和二次侧的绝缘状态进行监测与显示，并支持智能电网应用中的调整功能，通过 6 级电容切换模块实现分压器的校准，且在显示屏上显示正确设置。此外，其集成自检功能无需外部测试设备，通过测试按钮即可完成功能测试，能清晰显示一次电压是否存在，还可选择配备断线检测和接地监控功能。
功能特点
CAPDIS-S2+(R4.5) 的功能特点体现在多个方面。其一，具备自监控能力，可实现免维护，无需按照 IEC 61243-5 和 BGV A3 进行定期复测，降低了维护成本和工作量。其二，集成三相连续指示，能实时显示三相电压状态，并通过两个信号继电器（转换触点）实现远程监控，继电器状态可通过正面的 LED 额外指示，便于现场和远程同时掌握系统状态。其三，支持智能电网应用，通过调整功能和监控电容分压器，可满足电压测试系统的标准响应要求，并能将电压信号传输给智能电网系统（如 CAPDIS-M、IKI-50 等），可选 Y 电缆连接实现信号进一步处理。其四，设有三相 LRM 测量点，可作为相位比较和旋转磁场方向测量的接口（如配合 CAP-Phase 型通用测试仪）。其五，无需电池或辅助电压即可完成电压测试和自检，适用于无外接电源的场景。
选型指南
选型时需结合具体应用场景和技术要求进行考量。首先，确认中压系统的额定工作电压（1..52 kV），确保产品电压范围与之匹配。其次，根据系统设计选择合适的耦合电容（C1），这是订单所需的关键参数之一。再者，考虑辅助电源需求，系统支持 24-230 V AC/DC ±10% 的辅助电源，需与现场供电条件匹配。另外，根据是否需要远程监控和状态反馈，确认继电器输出的使用需求，其切换容量为 250 VAC、5 A（阻性负载）等，需与外接设备的参数兼容。若涉及智能电网集成，可选择配备 Y 接口及 Y 电缆，实现与智能电网系统的连接。最后，检查安装空间是否满足，产品采用面板安装，需匹配 45x92 mm 的开孔尺寸（符合 DIN IEC 61554:2002-08 标准）。
技术参数
CAPDIS-S2+(R4.5) 的主要技术参数如下：产品编号为 2502134，符合 IEC 61243-5、IEC 62271-213 标准；外壳尺寸为 48 x 96 x 37 mm，开孔尺寸为 45 x 92 mm，安装类型为面板安装，符合 DIN IEC 61554:2002-08 标准；工作温度范围为 - 25°C ... 55°C，存储温度范围为 - 30°C ... 75°C，防护等级为 IP54；电压等级为 1..52 kV（中压），额定频率为 50 Hz、60 Hz；继电器切换容量为 250 VAC、5 A（阻性负载），30 VDC、5 A，250 VDC、0.3 A（阻性负载）；辅助电源为 24-230 V AC/DC ±10%，功耗小于 1 W；绝缘电压为 1.5 kV，响应时间继电器≤1 s，具备本质安全特性，断线检测可通过 DIP 开关激活 / 停用。
产品尺寸
该产品的尺寸参数具体如下：外壳高度 x 宽度 x 深度为 48 x 96 x 37 mm，适合安装在空间有限的开关柜内；面板开孔尺寸为 45 x 92 mm，符合 DIN IEC 61554:2002-08 标准的开孔要求，便于标准化安装；整体结构紧凑，能适应中压开关柜内部的安装环境，不占用过多空间。
应用领域

CAPDIS-S2+(R4.5) 适用于多种中压电气场景。在中压开关柜中，可用于检测无电压状态，确保设备操作安全。在智能电网系统中，通过 Y 接口与相关设备（如 IKI-50）连接，实现电压信号的进一步处理和集成，支持电网的智能化监控。在工业配电系统中，其三相测量点可配合相位测试仪（如 CAP-Phase）进行相位比较和旋转磁场方向测量，辅助系统调试和故障排查。此外，该系统还可应用于需要远程监控电压状态的场合，通过继电器输出将状态信号传输至监控中心，实现集中化管理。其免维护和宽温特性，也使其适用于环境条件较为严苛的工业现场。

​
