一、产品介绍

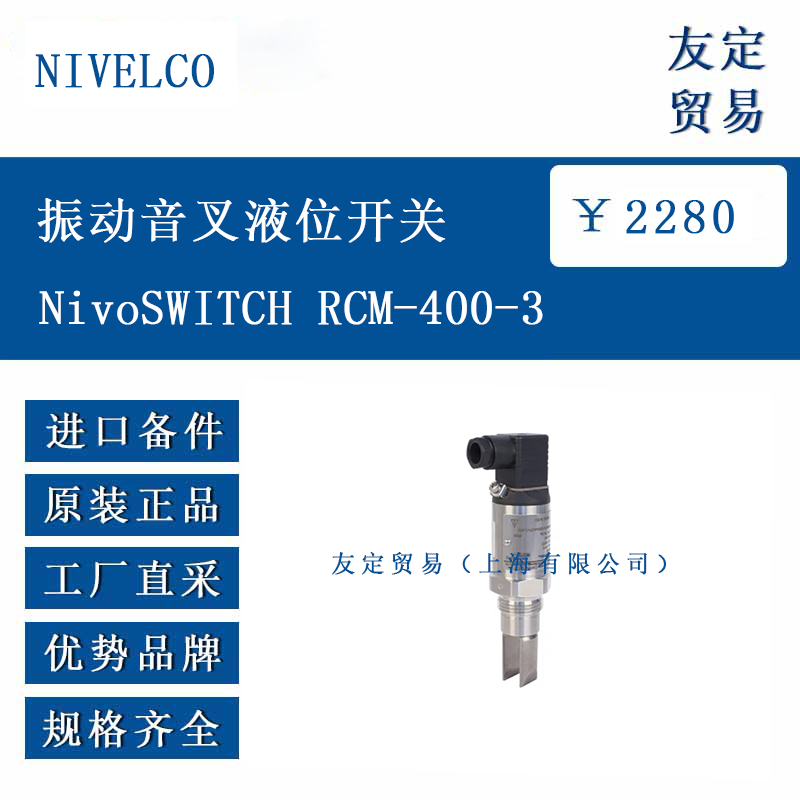

NIVELCO NivoSWITCH RCM-400-3 振动音叉液位开关是一种基于振动原理的液位检测设备，主要用于液体介质的液位监测。其核心部件为振动音叉，在工作时，音叉会以特定频率振动。当音叉接触到液体时，振动频率会发生变化，设备内部的电子线路能感知这一变化，并通过输出信号将液位状态传递给控制系统，实现对液位的实时监测。
该设备采用小型紧凑型设计，结构相对简洁，包含音叉探头、电子控制单元和连接部件等。音叉部分与液体直接接触，其材料选择需适应不同液体的特性，电子控制单元则负责振动驱动、频率检测和信号输出等功能，整体设计便于安装和集成到各类工业系统中。
二、功能特点
NIVELCO NivoSWITCH RCM-400-3 振动音叉液位开关具备多项实用功能。其一，它能对液体液位进行连续监测，当液位达到设定的高液位或低液位时，可及时输出开关信号，实现液位的超限报警或自动控制，为系统的安全运行提供保障。
其二，设备具有良好的适应性，能在一定范围的温度、压力条件下稳定工作，且对不同密度、粘度的液体有一定的适配能力，只要液体密度大于 0.7 kg/dm³、粘度不超过 10000 mm²/s，通常都能准确检测。
其三，其结构设计使其具备一定的抗干扰能力，不易受液体中的气泡、悬浮物等因素影响，保证检测结果的可靠性。此外，设备还配备状态指示功能，通过 LED 灯可直观判断工作状态，便于现场观察和维护。
三、选型指南
选型时，首先需考虑被测液体的特性。液体的密度需大于 0.7 kg/dm³，若密度过低，可能导致音叉振动频率变化不明显，影响检测精度；粘度需在 10000 mm²/s 以内，高粘度液体可能附着在音叉上，导致误判。同时，需根据液体是否具有腐蚀性，选择合适的音叉材料，如普通不锈钢或 ECTFE/PFA 涂层材料。
其次，要结合使用环境参数，包括工作温度和压力。该设备的介质温度通常在 - 40℃至 130℃之间（ECTFE 涂层版本为 - 40℃至 120℃），环境温度在 - 40℃至 70℃之间，压力最高可达 40 bar，需确保实际工况在此范围内。
另外，需根据系统的安装要求选择合适的过程连接方式，如 1"BSP、1" NPT 等螺纹连接或法兰连接，以保证安装的兼容性和密封性。最后，根据控制系统需求选择输出类型，如 2 线制 DC、3 线制 DC 等，确保信号传输匹配。
四、技术参数
NIVELCO NivoSWITCH RCM-400-3 的技术参数涵盖多个方面。在尺寸规格上，插入长度可根据需求选择，标准版本为 69mm，也可扩展至 3000mm；重量约 0.5kg，加上延长部分后每米增加 1.2kg，整体较为轻便。
介质兼容性方面，接触液体的部件材料为 1.4571 不锈钢或 ECTFE/PFA 涂层，适用于多种液体；介质密度需＞0.7 kg/dm³，粘度≤10000 mm²/s。
环境与压力参数方面，介质温度范围为 - 40℃至 130℃（ECTFE 涂层版本为 - 40℃至 120℃），环境温度为 - 40℃至 70℃（M12 连接器版本为 - 25℃至 70℃），最大介质压力为 40 bar。
电气参数上，电源供应根据型号有所不同，2 线制 DC 为 15-29V DC，3 线制 DC 为 12-55V DC，功耗较低，DC 版本＜0.6W；输出信号为电流变化或开关信号，响应时间在浸入液体时≤0.5s，离开液体时≤1s。
防护等级方面，根据连接方式不同有所差异，DIN 连接器为 IP65，M12 连接器为 IP67，电缆版本为 IP68，能适应不同的环境湿度和粉尘条件。
五、产品尺寸
该设备的尺寸设计紧凑，便于在空间有限的场景中安装。标准版本的音叉长度为 69mm，若选择延长杆版本，长度可根据需求定制，最长可达 3000mm。过程连接部分的尺寸与所选连接方式匹配，如 1" BSP 螺纹连接的接口直径和长度符合相应标准，确保与管道或容器的连接适配。
整体结构的高度和宽度根据具体配置有所不同，通常高度在 100mm 以内，宽度在 50mm 左右，具体尺寸需参考产品详细图纸。安装时需预留一定的空间，确保音叉能正常振动且不与其他部件干涉。
六、应用领域
NIVELCO NivoSWITCH RCM-400-3 振动音叉液位开关在多个行业有应用。在化工行业，可用于检测各类化工原料、溶剂等液体的液位，如反应釜、储罐的液位监测，确保生产过程的稳定进行。
在食品饮料行业，适用于纯净水、果汁、糖浆等液体的液位控制，其卫生级版本（如高抛光表面）可满足食品接触要求，避免污染。

在水处理领域，可用于监测水池、水箱的液位，实现补水或排水的自动控制。此外，在石油、制药、电力等行业的液体存储和输送系统中，也能发挥液位检测的作用，为设备的安全运行和自动化控制提供支持。
