产品介绍

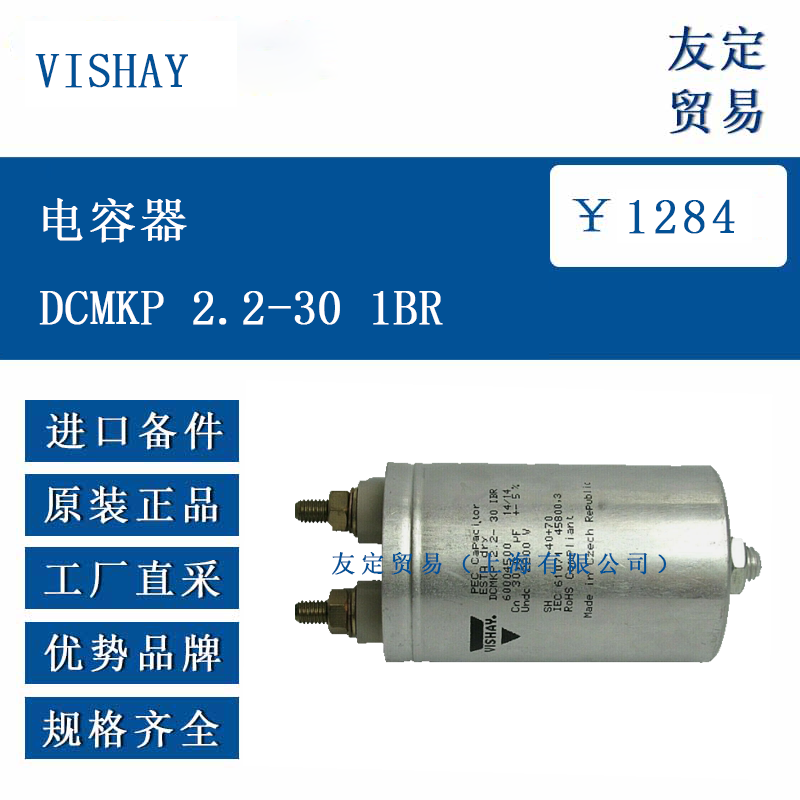

VISHAY DCMKP 2.2-30 1BR 电容器是一款采用金属化聚丙烯薄膜技术的功率电子电容器，具有自修复特性。其内部填充干燥树脂（符合 UL 94 V-0 标准），外壳为铝制，整体结构设计适应工业环境的使用需求。该电容器主要用于直流链路和 harmonic filtering，在工业变流器、牵引变流器以及运输领域的相关设备中发挥作用，也可应用于低功率驱动器的直流链路，同时适用于磁化和焊接等场景的脉冲放电。
功能特点
该电容器具有较高的脉冲电流额定值，能够承受瞬间的大电流冲击，适用于存在脉冲放电需求的场景。其电感较低，有助于减少电路中的能量损耗和干扰，提高电路的稳定性。在可靠性方面，该电容器表现较好，预期寿命较长，在额定直流电压和热点温度低于 70°C 的条件下，寿命可超过 100,000 小时，且故障率较低（<200 FIT）。此外，它具备抗重型冲击和振动的能力，能够在较为恶劣的工业环境中稳定工作。其电介质为无极性，使用时无需考虑正负极性，安装较为便捷，且干燥树脂填充的设计进一步提升了产品的安全性和稳定性。
选型指南
选型时，首先需明确应用场景所需的额定直流电压和电容量，确保所选电容器的参数与电路需求匹配。VISHAY DCMKP 2.2-30 1BR 的额定直流电压为 2200V DC，电容量为 30μF，适用于相应范围的电路中。其次，考虑工作环境的温度条件，该电容器的工作温度范围为 - 40°C 至 + 85°C（热点），需确保使用环境温度在此区间内。另外，电路中的脉冲电流和持续电流也需纳入考量，应不超过电容器的最大允许值。
技术参数
VISHAY DCMKP 2.2-30 1BR 电容器的额定直流电压为 2200V DC，电容量为 30μF，电容量公差为 ±5% 或 ±10%。采用金属化聚丙烯薄膜技术，具有自修复功能，介电损耗因数 <2×10⁻⁴。电感 < 100nH，有助于减少电路干扰。测试电压方面，Utt=1.5×UNDC/10s，Utc=2×UNDC+1000V AC/10s。在额定直流电压和热点温度 < 70°C 的条件下，预期寿命> 100,000 小时，可靠性 < 200 FIT。外壳为铝制，填充干燥树脂（UL 94 V-0），符合 IEC 61071、IEC 61881-1 标准。
产品尺寸
该电容器的尺寸参数需参考对应型号的图纸（Drawing 1）。其高度（H）、直径（DIA.）等尺寸根据设计确定，例如直径可能为 64mm，高度为 105mm。安装相关的尺寸包括安装孔的规格，如采用 M8 螺纹，扭矩为 6Nm；或 M12 螺纹，扭矩为 10Nm，具体取决于直径大小（直径≤84.4mm 时 A=32mm，直径 = 116mm 时 A=50mm）。这些尺寸参数确保了电容器能够与安装结构适配，保证安装的稳定性。
应用领域

VISHAY DCMKP 2.2-30 1BR 电容器在工业领域有着广泛的应用，可用于工业变流器和牵引变流器中的直流链路和 harmonic filtering，保障变流器的稳定运行。在低功率驱动器中，作为直流链路电容器发挥作用，协助维持电路的稳定电压。此外，在磁化和焊接设备中，可作为脉冲放电电容器使用，满足设备对瞬间能量释放的需求。同时，在运输领域的相关电气设备中，该电容器也能适应其工作环境，提供可靠的电容性能支持。

​
