产品介绍

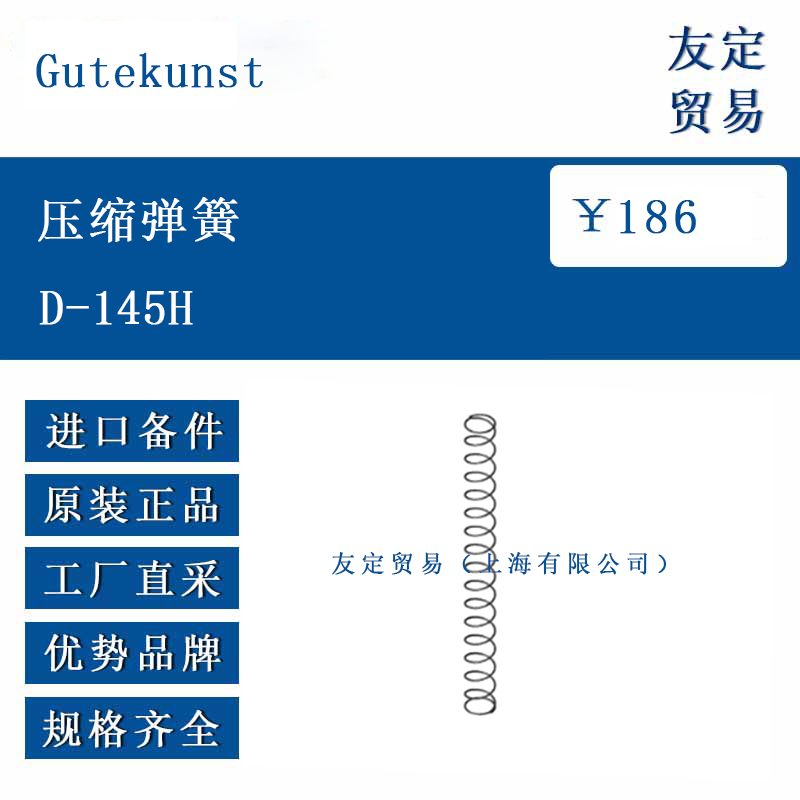

Gutekunst D-145H 压缩弹簧是一款用于静态和动态场景的弹性元件，主要由符合 EN 10270-1 标准的材料制成，表面经过轧制处理。其结构为螺旋状，两端采用闭合并磨平的形式（Form 1），具备特定的弹性特性，在受力时可产生形变，移除外力后恢复原状，从而实现缓冲、减震、储能等功能。该弹簧在生产过程中针对有定型趋势的产品进行了预设定处理，以保证使用过程中的稳定性。适用于需要弹性支撑或力传递的机械装置中，为设备的正常运行提供弹性保障。
功能特点
该压缩弹簧具备明确的弹性特性，弹簧刚度（N/mm）为 5.461，能够在受力时提供稳定的弹力，确保在静态或动态应用中实现预期的力传递与缓冲效果。其有效圈数和总圈数经过精确设计，保证了弹簧的形变规律和承载能力的一致性。表面处理采用轧制工艺，提升了弹簧的表面质量和耐用性，对于动态应用的弹簧，若表面经过喷丸硬化处理，可适应动态受力场景。两端闭合并磨平的设计（Form 1），确保了弹簧在安装时的稳定性和受力的均匀性，减少了因安装不当导致的应力集中。此外，弹簧的各项公差符合 DIN EN 15800 等标准，保证了产品的一致性和互换性。
选型指南
选型时需首先明确应用场景是静态还是动态，该弹簧在静态使用时的最大力（Fn）为 186.00 N，动态应用的最大力（Fndyn）为 25.05 N，需根据实际受力需求选择。其次，考虑弹簧的尺寸参数，如自由长度（L0）、压缩后的最小长度（Ln）、阻塞长度（Lc）等，需与安装空间匹配，确保弹簧有足够的形变空间。弹簧的线径（d）、中径（D）等尺寸也需与设备的连接部分适配，避免出现安装干涉。此外，需关注弹簧的工作温度范围和应力循环频率，确保其在应用环境中能长期稳定工作，若用于动态场景，需确认弹簧是否经过喷丸硬化处理。
技术参数
尺寸参数：线径（d）1.60 mm，中径（D）16.00 mm，外经（De）18.50 mm，自由长度（L0）161.00 mm，阻塞长度（Lc）17.00 mm，静态使用最小长度（Ln）25.00 mm；
力值参数：静态最大力（Fn）186.00 N，预紧力（F1）17.00 N，加载力（F2）7.58 N，动态最大力（Fndyn）25.05 N，动态力公差（Fndtol）±1.59 N；
弹簧特性：弹簧刚度（R）5.461 N/mm，有效圈数（n）15.50，总圈数（nt）需参考完整参数，旋向为右旋；
公差与精度：垂直度公差（e1）0.40 mm，平行度公差（e2）1.00 mm，符合相关标准要求；
重量：单个弹簧重量为 14.40 g。
产品尺寸
该压缩弹簧的具体尺寸如下：线径（d）1.60 mm，中径（D）16.00 mm，外经（De）18.50 mm，内径（Dh）根据中径和线径计算可得。自由长度（L0）为 161.00 mm，预紧弹簧长度（L1）、加载弹簧长度（L2）等根据受力状态不同而变化，阻塞长度（Lc）为 17.00 mm，即弹簧被压缩到极限时的长度。两端闭合并磨平，端面平整度符合 Form 1 的要求，安装时的导向和支撑需遵循 DIN EN 13906-1 标准。
应用领域

Gutekunst D-145H 压缩弹簧适用于多种工业机械领域，在静态应用中，可作为弹性支撑元件用于机床、夹具等设备，提供稳定的预紧力或缓冲作用；在动态场景中，若经过喷丸硬化处理，可用于减震装置、阀门机构等，吸收振动能量，减少设备磨损。此外，在汽车配件、家用电器、医疗器械等需要弹性调节的设备中，该弹簧也能发挥作用，通过其弹性特性实现力的传递与平衡，保障设备的正常运行和使用寿命。

​
