一、产品介绍

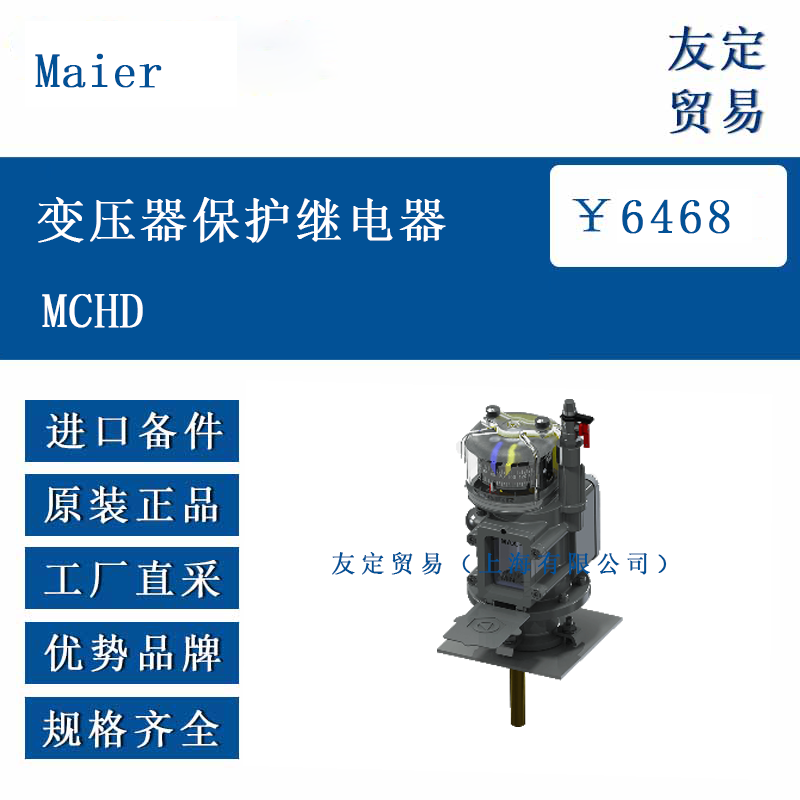

Maier MCHD 变压器保护继电器是一款专为密封、充油配电变压器及电抗器设计的保护装置，符合 EN 50216-3 标准。该装置集成了多种检测与保护功能，通过 reed 开关实现气体形成与油位检测，借助可调压力开关监控内部压力，利用双金属温度计进行温度检测，同时配备两个可调温度限制开关。此外，装置还设有 1/8“球阀，用于油样采集和排气，采用耐紫外线的 C5-M 涂层（SOLIDLINE），并将油系统与开关系统分离设计，整体结构旨在为变压器的安全运行提供多方面的监测与保护。
二、功能特点
Maier MCHD 变压器保护继电器的功能特点体现在多个方面。在油温检测上，通过双金属温度计实现对变压器内部油温的测量，温度刻度范围为 0°C - 140°C，配备两个可调（最小 / 最大）限制开关，调节范围在 20°C - 120°C，且设有可重置的最高温度指示器，能及时反映油温的异常变化。
油位检测方面，系统可指示油位的任何变化，并在最低和最高油位之间进行显示，通过 reed 开关实现油位检测功能。
对于气体形成，装置能指示气体的累积情况，同样通过 reed 开关进行检测，当气体收集量达到 170cm³ 时，报警触点会动作。
压力检测功能由可调压力开关完成，其设定范围为 10 - 50 kPa，可按 5 kPa 的步长进行调节，当内部压力达到设定限值时便会启动相应操作。
此外，装置的油系统与开关系统相互分离，避免了相互干扰，1/8“球阀的设计方便了油样采集和排气，耐紫外线的 C5-M 涂层则增强了装置在户外等环境中的耐用性。
三、选型指南
在选择 Maier MCHD 变压器保护继电器时，首先需考虑应用对象是否为密封、充油配电变压器或电抗器，因其设计符合 EN 50216-3 标准，适用于这类设备。其次，需关注变压器的运行参数，如正常工作温度范围、可能出现的压力波动范围等，确保继电器的温度检测范围（0°C - 140°C）、温度限制开关调节范围（20°C - 120°C）以及压力开关设定范围（10 - 50 kPa）能覆盖设备的实际运行需求。
同时，考虑使用环境条件，若设备安装在户外或存在紫外线照射、腐蚀性物质等环境，装置的耐紫外线 C5-M 涂层和 IP 55 防护等级（EN 60529）可提供一定的适应能力，但需确认环境参数是否在装置的耐受范围内，如操作温度为 - 30°C - +120°C，以保证继电器能稳定工作。
另外，需检查装置的电气参数是否与系统匹配，如电缆密封套规格（M 25 x 1.5，10 - 17 mm）、导线截面（1.5 - 2.5 mm²）、最小负载（3 W；125 mA / 24 V DC）等，确保电气连接的兼容性。
四、技术参数
Maier MCHD 变压器保护继电器的技术参数涵盖多个方面。油温指示器的温度刻度范围为 0°C - 140°C，最小 / 最大转换触点的可调范围为 20°C - 120°C（± 2°C），并设有可重置的最高温度指示器。
油位指示器与气体形成检测部分，采用可见的 Rohacell 浮子指示最小 / 最大油位和气体聚集水平，配备 reed 转换触点，当气体或液体体积小于 170 cm³ 时便会动作。
压力检测方面，压力开关可调范围为 10 - 50 kPa（以 5 kPa 为步长），采用 Viton 膜片。
一般特性上，防护等级为 IP 55（EN 60529），抗冲击性为 IK 07（EN 50102），电缆密封套规格为 M 25 x 1.5（10 - 17 mm），导线截面为 1.5 - 2.5 mm²，最小负载为 3 W；125 mA / 24 V DC，触点额定最大值为 100 W / VA，操作时间小于 0.5 s，观察窗采用耐紫外线的 Lexan 材料，操作温度范围为 - 30°C - +120°C，耐腐蚀性符合 C5-M（EN12944），耐紫外线性能依据 DIN EN 75220 进行审核（Z-Out / 25 天），介质兼容性适用于矿物油、合成酯和有机酯。
开关容量方面，温度检测在 24 V DC 下最大电流为 4 A，在 240 V AC 下为 3 A；压力检测在 24 V DC 下最大电流为 2 A，在 240 V AC 下为 6 A；油位 / 气体形成检测在 24 V DC 下最大电流为 3 A，在 240 V AC 下为 0.4 A。
五、产品尺寸
Maier MCHD 变压器保护继电器的部分尺寸数据如下：装置相关的尺寸包括 155、Ø 60、Ø 134、160、Ø 85.5 等，法兰连接部分的尺寸有 Ø 60、Ø 97±2。安装组件包含不锈钢弹簧垫圈、不锈钢 M8 螺母、不锈钢固定支架、O 型圈垫片，连接套件已包含在产品中，整体尺寸设计适配常见的变压器安装需求，具体可参考产品的尺寸图以确保安装空间匹配。
六、应用领域

Maier MCHD 变压器保护继电器主要应用于密封、充油配电变压器和电抗器的保护场景，符合 EN 50216-3 标准，适用于电力系统中的配电环节，如城市电网的配电变压器、工业厂区内的专用变压器等。在这些应用中，继电器通过对油温、油位、气体形成和压力的实时监测，及时发现设备运行中的异常情况，为变压器的安全稳定运行提供保障，减少因上述参数异常导致的设备故障，适用于各类对变压器运行安全性有较高要求的场所，包括电力变电站、工业生产车间、大型建筑的配电系统等。

​
