一、产品介绍

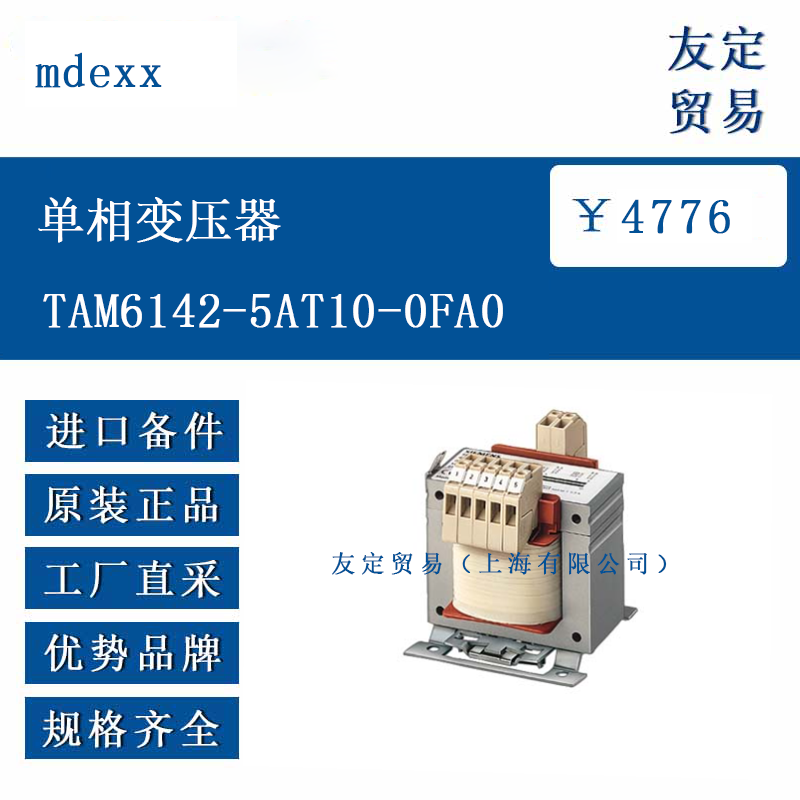

mdexx TAM6142-5AT10-0FA0 是一款单相的网侧、控制和隔离变压器，额定功率为 1.60 kVA，短时功率可达 7.30 kVA。其输入侧额定电压涵盖 420 V AC、400 V AC、380 V AC，对应输入电流分别为 4.13 A、4.33 A、4.55 A；输出侧额定电压为 230 V AC，额定电流为 6.96 A，适用于 50…60 Hz 的频率环境。该变压器采用铜质绕组，支持连续运行，冷却方式为自然冷却，整体设计符合 EN 61558-2-1、-2-2、-2-4 及 UL 5085 等标准，可满足工业场景中电压转换与电气隔离的基本需求。
二、功能特点
mdexx TAM6142-5AT10-0FA0 单相变压器的功能特点体现在多个方面。其核心功能是实现电压转换，将输入的 420-400-380 V AC 电压转换为 230 V AC，适用于需要特定电压的设备或控制系统。作为隔离变压器，它能在电路中提供电气隔离，减少不同电路间的干扰，提升系统运行的稳定性。
在运行性能上，该变压器支持连续运行，短时功率可达 7.30 kVA，能应对短时间内的功率波动。采用自然冷却方式，无需额外冷却设备，简化了安装与维护流程，适合在空间有限或对设备复杂度有要求的场景使用。
绝缘与防护方面，其绝缘材料等级符合 EN 标准的 B 级和 UL 标准的 CLASS 130，防护等级为 IP00（其他防护等级可按需定制），防护类别为 I 类，具备一定的安全性能。同时，产品符合多项国际标准，确保在不同地区和行业中的适用性。
三、选型指南
选型时，首先需确认应用场景的电压需求。该变压器输入电压覆盖 420 V AC、400 V AC、380 V AC，输出为 230 V AC，需匹配实际电路的输入电压范围及设备的输出电压要求，避免因电压不匹配导致设备损坏或运行异常。
其次，需考虑功率需求。其额定功率为 1.60 kVA，短时功率 7.30 kVA，应确保负载的额定功率不超过变压器的额定功率，同时评估是否存在短时过载情况，确保变压器能承受相应的短时功率需求。
环境条件也是重要因素。该变压器的工作温度范围为 - 25…+40℃，储存温度为 - 25…+55℃，在 + 80℃环境下需根据负载特性曲线降低功率使用。安装高度最高为 1000 米，超过此高度需考虑功率降低。此外，其污染等级为 P2（EN 61558），过电压类别为 OVC III（EN 61558），需确保应用环境符合这些条件。
最后，需关注认证与合规性。产品符合 EN 和 UL 标准，若应用场景有特定的认证要求，需确认该变压器是否满足，必要时可咨询厂家获取相关证明文件。
四、技术参数
mdexx TAM6142-5AT10-0FA0 单相变压器的技术参数如下：相数为 1 相；额定功率 1.60 kVA，短时功率 7.30 kVA；输入额定电压 420-400-380 V AC，对应输入额定电流 4.13-4.33-4.55 A AC；输出额定电压 230 V AC，输出额定电流 6.96 A AC；频率范围 50…60 Hz；短路电压 2.50%（20℃）；接线组别为 Ii0；运行方式为连续运行，运行率 100%。
损耗方面，绕组损耗 39.0 W，铁损 21.2 W，总损耗 60.2 W，效率 96.0%。
环境与安装参数：工作温度 - 25…+40℃，储存温度 - 25…+55℃；冷却方式为自然冷却；安装高度最高 1000 米（超过需降额）；过电压类别 OVC III（EN 61558），污染等级 P2（EN 61558）。
安装与连接：连接方式为螺丝 / 扁平插头连接，固定方式为螺丝固定；绝缘材料等级为 EN B 级、UL CLASS 130；防护等级 IP00（可定制其他等级），防护类别 I 类；短路耐受能力需配合保护装置实现。
其他参数：GTIN/EAN 为 4025515564195，原产国为捷克共和国；包装单位 1，出口标识 AL: N / ECCN: N；海关关税号 85043200；毛重 18.2 kg，净重 17.5 kg。
五、产品尺寸
mdexx TAM6142-5AT10-0FA0 单相变压器的具体尺寸可参考产品文档末尾的 “Maßblatt”（尺寸图）。其安装方式为螺丝固定，连接方式为螺丝 / 扁平插头连接，安装位置及固定尺寸需依据尺寸图进行规划。在实际安装前，建议仔细查阅尺寸图，确保安装空间足够，且固定点与设备匹配，以保证安装的稳固性与安全性。
六、应用领域
mdexx TAM6142-5AT10-0FA0 单相变压器作为网侧、控制和隔离变压器，适用于多种工业场景。在制造业中，可用于自动化生产线的控制电路，为传感器、执行器等设备提供稳定的 230 V AC 电压，并通过电气隔离减少干扰，保障控制系统的稳定运行。
在电力配电系统中，可作为电压转换设备，将 400 V AC 左右的网侧电压转换为 230 V AC，为小型电机、照明设备等提供适配电压。此外，在实验室、测试平台等场景中，其隔离功能可保护敏感测试设备，避免电网干扰影响测试精度。
