一、产品介绍

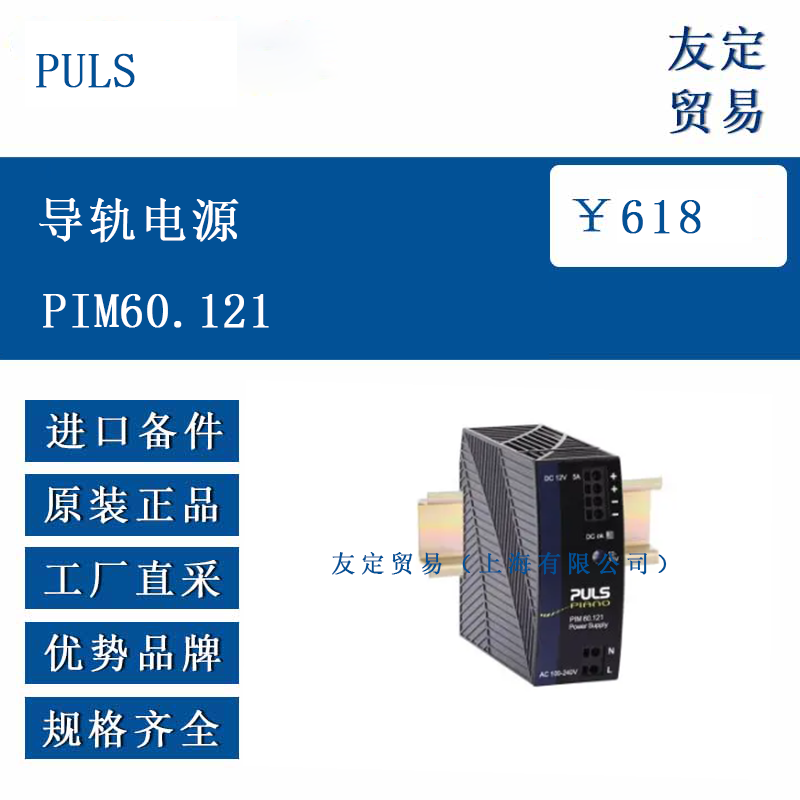

PULS PIM60.121 是一款适用于 DIN 导轨安装的单相输入电源，主要用于为工业设备提供稳定电力。其输入电压范围为 100-240V AC，输出为 12V DC 的稳定电压，属于浮动、 galvanically 分离的 SELV/PELV/ES1 输出，符合 NEC CLASS 2 标准，可作为有限功率源使用。
该电源配备推入式端子，优化了自动化接线流程，外壳采用高强度增强模塑材料制成，能在高达 +70°C 的环境温度下工作。其设计为 II 类保护设备，无需输入 PE 连接，可节省布线成本，且整体结构紧凑，宽度仅 36mm，适合安装空间有限的场景。此外，产品具备过流、短路等保护功能，确保在异常情况下的设备安全。
二、功能特点
PULS PIM60.121 导轨电源具备多项实用功能。其采用宽范围输入设计，支持 100-240V AC 电压，可适应不同地区的电网环境，无需额外调整。作为符合 NEC CLASS 2 标准的电源，其输出功率和电流受到严格限制，能为负载提供安全的电力供应。
在结构与安装方面，36mm 的窄宽度设计极大节省了安装空间，配合 DIN 导轨安装方式，可快速集成到工业控制柜中；推入式端子简化了接线流程，提高了安装效率。
性能上，电源效率最高可达 90.7%，空载损耗低，能有效减少能源浪费；在 -10°C 至 +60°C 的环境温度下可输出全功率，在 +70°C 时虽需降额但仍能稳定工作，适应多种工业环境。同时，其具备完善的保护机制，当输出发生过载或短路时，会通过间歇性电流输出进行保护，故障排除后可自动恢复正常运行。
三、选型指南
选型时，首先需确认输入电压是否在 100-240V AC 范围内，以确保电源能适配使用场景的电网。其次，需匹配输出需求：该电源输出电压为 12V DC，在环境温度低于 +60°C 时输出电流可达 5A，在 +70°C 时为 3.8A，若负载电流或电压超出此范围，则需考虑其他型号。
环境温度也是重要考量因素，电源的工作温度范围为 -10°C 至 +70°C，若使用场景温度超出此范围，可能导致性能下降或损坏。安装空间方面，需确保控制柜内有至少 36mm 的宽度及规定的安装间隙（顶部 40mm，底部 20mm），相邻设备为热源时左右间隙需 15mm。
此外，若应用场景要求符合 NEC CLASS 2 标准或需要 II 类保护设备（无需 PE 连接），该电源是合适选择；若需用于电池充电或冗余系统，则不适用此型号。
四、技术参数
PULS PIM60.121 导轨电源的主要技术参数如下：输入电压为 100-240V AC（±10%），频率 50-60Hz（±6%），输入电流在 120V AC 时为 1A，230V AC 时为 0.6A。
输出方面，额定电压 12V DC，调节范围 12-15V，出厂设置为 12V；输出电流在环境温度低于 +60°C 时为 5A，+70°C 时为 3.8A，过载时最大连续电流 7A，短路时峰值电流 typ.9A。
效率在 120V AC 时为 90.2%，230V AC 时为 90.7%；空载功耗 typ.0.2-0.3W，满负载时 typ.6.2-7.5W。保持时间在 120V AC、5A 时为 23ms，230V AC、5A 时为 107ms。
工作温度范围 -10°C 至 +70°C，存储温度 -40°C 至 +85°C；防护等级 IP20，保护类别 II 类。尺寸为宽 36mm × 高 90mm × 深 91mm，重量 225g，安装于 35mm DIN 导轨（符合 EN 60715）。
五、产品尺寸
PULS PIM60.121 导轨电源的尺寸设计紧凑，具体参数为：宽度 36mm，高度 90mm，深度 91mm。产品重量为 225g，适合安装在 35mm 宽的 DIN 导轨上。
安装时需预留一定间隙：顶部 40mm，底部 20mm，左右两侧在相邻设备为热源时需 15mm，以保证散热良好，确保电源稳定运行。
六、应用领域
PULS PIM60.121 导轨电源适用于多种工业场景，主要包括工业控制领域，为可编程逻辑控制器（PLC）、传感器、执行器等设备提供稳定直流电源；过程控制中，可作为监控仪表、调节装置的供电单元。

在测量与检测设备中，其稳定的输出电压能保障测量数据的准确性；同时，也可用于音视频设备、信息通信设备的电力供应，为信号处理、数据传输等环节提供可靠支持。

​
