产品介绍

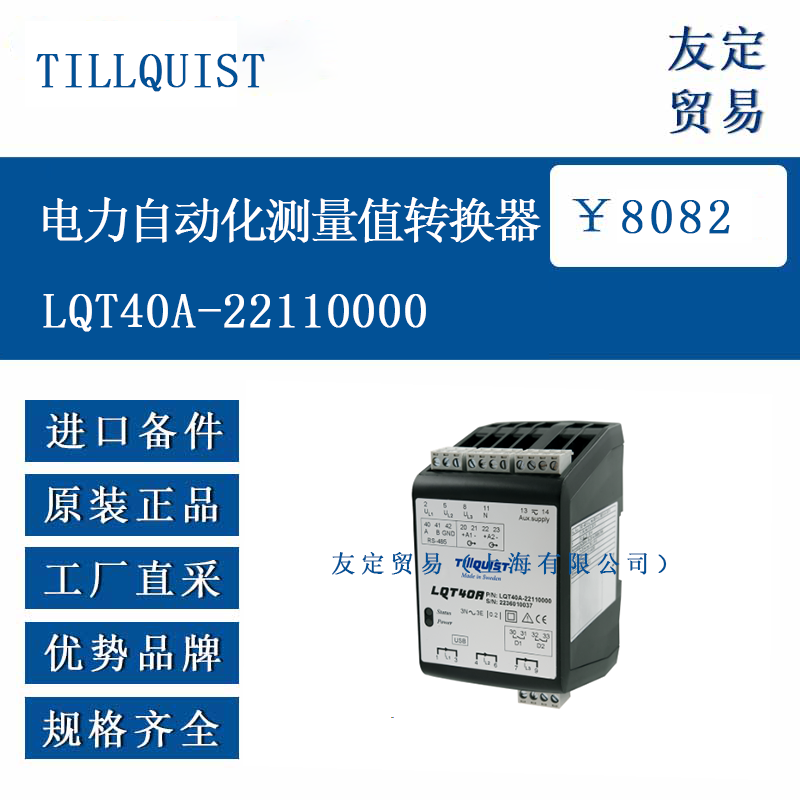

TILLQUIST LQT40A-22110000 是一款导轨安装的全可编程电力自动化测量值转换器，适用于 50/60Hz 频率的三相系统。它能测量有功功率、无功功率、功率因数、电压、电流等多种电气量，并将测量结果通过 2 个模拟输出（±20mA）和 2 个数字输出（能量脉冲）传输至控制系统。设备支持通过 USB 接口及 ConfigLQT 软件进行编程配置，适配不同的系统连接方式（如三相三线、三相四线等），满足多样化的测量需求。
功能特点
该转换器具备高精度测量能力，在参考温度 23°C 时精度为 0.2 级，确保测量数据的可靠性。其电源、输入和输出部分采用 galvanic 隔离设计，提升了抗干扰能力和使用安全性。设备支持宽范围的电压和电流输入，电压测量范围 1-520V TRMS（线对线），电流测量范围 5mA-10A TRMS，且具备过载能力（电压 1.5 倍额定值持续运行，电流 2 倍额定值持续运行等），适应复杂的电网环境。通过 ConfigLQT 软件可灵活配置测量范围、输出信号等参数，且响应时间小于 100ms，能快速反馈测量结果。此外，设备可在 - 10…+55°C 环境下运行，适应不同的工业场景温度需求。
选型指南
选型时需首先明确系统类型，如三相三线、三相四线或单相，确保设备连接方式（如编码 02、11 等）与系统匹配。其次，根据测量需求确定输入范围，电压需匹配 100-400V（额定线对线），电流需适配 1-5A（额定）的系统。输出方面，需确认模拟输出数量（2 或 4 个）、信号类型（±20mA、±5mA、±10V）及数字输出需求，LQT40A-22110000 的 2 个模拟输出（±20mA）和 2 个数字输出适用于中等复杂程度的测量场景。同时，需考虑频率需求（50/60Hz 或 16⅔Hz）、通信功能（是否需要 RS485）及工作环境温度，确保设备适配实际工况。
技术参数
TILLQUIST LQT40A-22110000 的主要技术参数如下：输入电压（线对线）额定 100-400V，测量范围 1-520V TRMS（50/60Hz）；输入电流额定 1-5A，测量范围 5mA-10A TRMS；过载能力：电压 1.5×Un 持续运行、2×Un 持续 10s，电流 2×In 持续运行、10×In 持续 15s、40×In 持续 1s。辅助电源为 24-230VDC/90-230VAC±10%，最大功耗 7.2W/15VA。输出方面，2 个模拟输出（±20mA），电流输出最大负载 750Ω；2 个数字输出（能量脉冲）；通信接口为 Modbus RS485（RTU）。精度 0.2 级（23°C），温度系数 < 0.1%/10°C；防护等级 IP40（外壳）、IP20（端子）；尺寸 70×132×101mm，重量 330g；工作温度 - 10…+55°C，存储温度 - 40…+70°C。
产品尺寸
该转换器采用紧凑型设计，尺寸为宽度 70mm、高度 132mm、深度 101mm，适用于导轨安装，节省安装空间。连接端子方面，输入及辅助电源端子适配 6mm² 导线，扭矩 0.8Nm；输出端子适配 2.5mm² 导线，扭矩 0.5Nm，安装规范便于接线操作。
应用领域

TILLQUIST LQT40A-22110000 适用于多种电力自动化场景。在工业配电系统中，可实时监测三相设备的电压、电流、功率等参数，为负荷管理提供数据支持；在能源监测领域，通过测量有功和无功功率，助力能耗统计与分析；在自动化生产线中，作为电力参数采集单元，为设备运行状态监控提供准确数据。此外，其宽输入范围和抗过载能力使其也适用于电网监测、建筑配电等场景，为电力系统的稳定运行提供测量保障。

​
