产品介绍

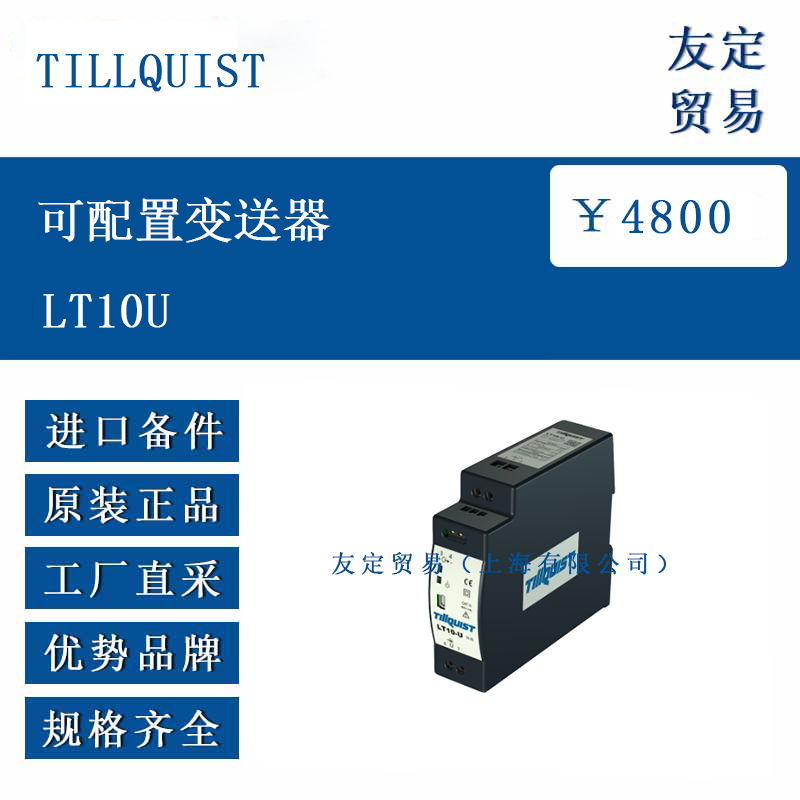

TILLQUIST LT10U 是一款导轨安装的全可编程单输出变送器，适用于 50、60 或 16⅔ Hz 额定频率，支持宽范围的交直流辅助电源。它能够测量电压（线对线或线对中性线）或频率，测量结果通过 1 个模拟输出（0-20mA，可在范围内设置）传输至控制系统。设备可通过 USB 接口及 ConfigLQT 软件进行编程配置，灵活调整测量范围等参数，适配不同的电力系统和测量场景，为电力监测和自动化控制提供准确的测量数据。
功能特点
TILLQUIST LT10U 具备较高的测量精度，在参考温度 23°C 时精度为 0.2 级（若输出设置为 ±1mA 则为 0.5 级），频率测量精度 <±20mHz，确保测量结果的可靠性。电源、输入和输出部分采用 galvanic 隔离设计，有效提升了抗干扰能力和使用安全性。设备支持宽范围的电压输入，不同型号可覆盖 0.04-600V TRMS 的测量范围，并具备一定的过载能力（1.5 倍额定电压可连续运行，2 倍额定电压可运行 10s），适应复杂的电网环境。通过 ConfigLQT 软件可配置最多 5 个特征点，灵活调整输出信号与输入量的对应关系，且响应时间 <100ms，能快速反馈测量结果。
选型指南
选型时需首先明确测量需求，若需测量电压范围 0-500V，可选择 LT10U-110000 等型号；若测量范围为 0-150V，则可选择 LT10U-110050 等型号。其次，需根据系统频率选择适配型号，50/60Hz 或 16⅔ Hz 对应不同的后缀编码。同时，需考虑辅助电源范围（24-230VDC/90-230VAC±10%）是否与现有系统匹配，并确认模拟输出（0-20mA）能否满足控制系统的信号接收要求。此外，安装环境的温度（运行温度 -10…+55°C）和湿度（95% 无凝结）也需纳入考量，确保设备正常运行。
技术参数
TILLQUIST LT10U 可配置变送器的主要技术参数如下：输入电压方面，不同型号测量范围不同，如 LT10U-11000x 为 0.15-600V TRMS，LT10U-11005x 为 0.04-160V TRMS；频率测量范围 1-350Hz（16⅔ Hz 型号为 10…15…18…120Hz）。辅助电源为 24-230VDC/90-230VAC±10%，最大功耗 6VA。输出为 1 个模拟输出，可编程范围 0-20mA，电流输出最大负载 750Ω（15V）。设备尺寸为 35×109×126mm，重量 330g，防护等级符合相关标准，安装方式为导轨安装。绝缘测试电压为测量输入 5.6kV AC 50Hz 1min，辅助电源 3.7kV AC 50Hz 1min。
产品尺寸
TILLQUIST LT10U 可配置变送器采用紧凑型设计，宽度为 35mm，高度为 109mm，深度为 126mm，适合导轨安装，能在有限的空间内灵活布置。连接端子方面，输入及辅助电源端子适配 6mm² 导线，扭矩 0.8Nm；输出端子适配 2.5mm² 导线，扭矩 0.5Nm，便于接线操作并确保连接稳固。
应用领域

TILLQUIST LT10U 可配置变送器广泛应用于电力系统监测、工业自动化控制等领域。在变电站及配电系统中，可用于实时监测线路电压和频率，为电网稳定运行提供数据支持；在工业生产线上，能对设备的供电电压及频率进行测量，保障设备正常运行；在能源管理系统中，可作为电压和频率采集单元，助力能耗分析和优化。此外，其宽范围的测量能力和灵活的配置功能，也使其适用于建筑电力监控、轨道交通供电监测等场景。

​
