产品介绍

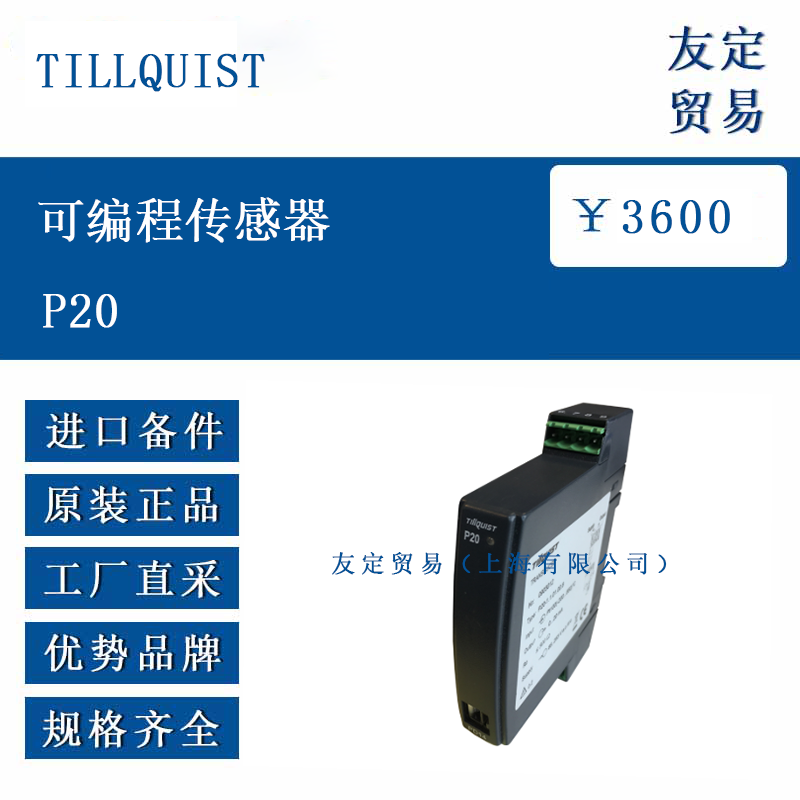

TILLQUIST P20 是一款导轨安装的可编程传感器，能够将温度（热电偶、热电阻）、电阻、分流器电压及标准信号转换为隔离的恒流或恒压标准信号。其输出信号与输入信号及电源之间采用 galvanic 隔离设计，提升了信号传输的安全性和抗干扰能力。在测量过程中，对于三线制系统的电阻测量，设备可自动补偿导线电阻；对于热电偶测量，可自动补偿端子温度，确保测量精度。通过 PD14 编程器，用户可灵活配置输入类型、测量平均时间、模拟输出特性等参数，并能读取测量值，适配不同的应用场景。
功能特点
TILLQUIST P20 具备良好的适应性，支持多种输入信号类型，包括热电偶（K 型、S 型等）、热电阻、直流电压、直流电流等，可满足不同物理量的测量需求。设备具有自动补偿功能，能减少导线电阻和端子温度对测量结果的影响，提升测量准确性。其输出信号与输入、电源之间的 galvanic 隔离设计，有效避免了干扰信号的传递，保障了系统的稳定运行。此外，设备可通过 PD14 编程器进行全参数配置，灵活性较高，且能在 - 20...55°C 的环境温度下正常工作，适应工业现场的复杂条件。
选型指南
选型时需首先明确输入信号类型，根据测量对象选择对应的输入代码，例如测量 K 型热电偶可选择代码 36（-200...1370°C），测量热电阻可选择相应的电阻范围代码。其次，确定输出信号类型，根据控制系统需求选择 0...20mA、4...20mA 电流输出或 0...10V 电压输出，对应代码 1、2、3。供电方面，需匹配现场电源条件，选择 85...253V AC/DC 或 20...40V AC/DC 的供电代码。同时，需考虑环境因素，如工作温度（-20...55°C）、湿度（<95% 无凝结）等，确保设备适应安装环境。此外，若有特殊精度要求，需参考具体参数表进行选型。
技术参数
TILLQUIST P20 可编程传感器的主要技术参数如下：供电范围根据代码分为 85...253V AC/DC 和 20...40V AC/DC，交流供电频率 45...65Hz。输入参数方面，电压输入电阻 > 1MΩ，电流输入电阻 12Ω±1%。过载能力：热电偶和热电阻持续过载为 1.1 倍额定值，电压、电流和电阻持续过载为 1.3 倍额定值；短时过载电压为 5 倍额定值，电流为 10 倍额定值。响应时间：直流电流、电压范围≥0.2s，其他范围≥0.4s。防护等级：外壳 IP40，电气连接 IP20。尺寸为 22.5×120×100mm，重量 0.125kg，安装方式为 35mm 导轨安装。电磁兼容性符合 EN 61000-6-2（抗干扰）和 EN 61000-6-4（发射）标准。
产品尺寸
TILLQUIST P20 可编程传感器采用紧凑型设计，宽度 22.5mm、高度 120mm、深度 100mm，适合安装在 35mm 导轨上，能在有限的空间内灵活布置，尤其适用于控制柜内的密集安装场景。其尺寸设计兼顾了结构稳定性和安装便利性，便于与其他自动化设备集成。
应用领域

TILLQUIST P20 可编程传感器广泛应用于工业自动化领域的温度和信号测量场景。在化工生产中，可用于反应釜的温度监测，将热电偶信号转换为标准信号传输至控制系统；在电力系统中，可测量设备的温度或电流信号，为设备状态监控提供数据支持；在机械制造中，可对生产线上的温度、压力等参数进行转换和传输，助力自动化生产流程的调控。此外，其多样化的输入类型和灵活的配置功能，也使其适用于食品加工、医药生产等对测量精度和稳定性有要求的行业。

​
