产品介绍

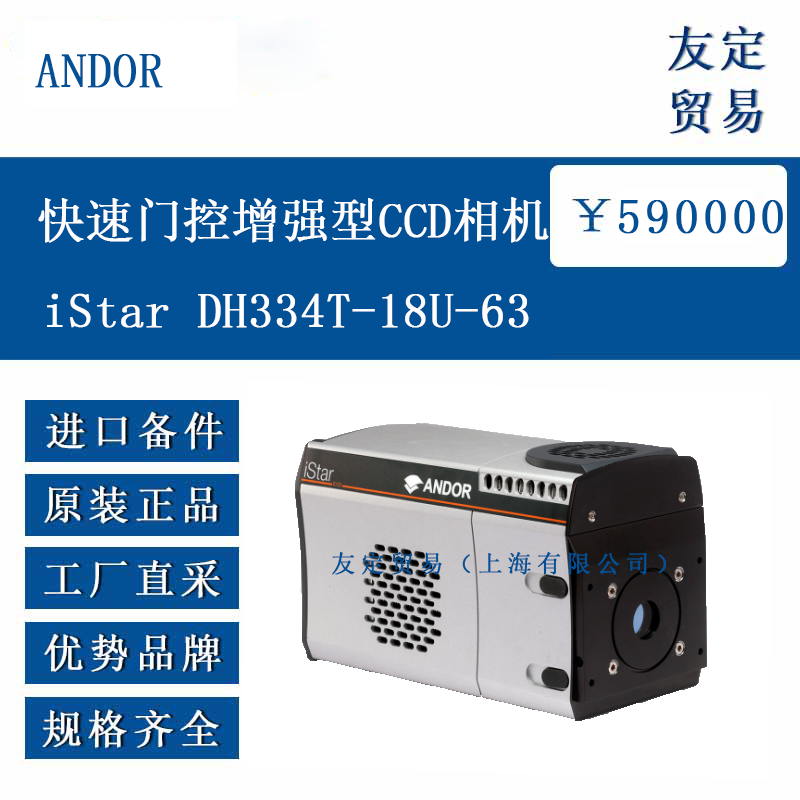

ANDOR iStar DH334T-18U-63 是一款集成图像增强器与 CCD 传感器的快速门控增强型相机，专为纳秒级时间分辨成像设计。其核心结构包括 1024x1024 像素的 CCD 传感器（13μm 像素尺寸）与 18mm 直径的 Gen 3 图像增强器，通过光纤耦合实现信号传输。增强器采用 HVS 光电阴极，配合 P43 快速衰减荧光体，可捕捉 280-760nm 波长范围的光信号；超快门控技术支持 < 2ns 的光学门控宽度，结合 - 40℃热电冷却，有效降低暗电流与噪声，适用于瞬态现象的高精度捕捉。相机通过 USB2 接口实现控制，集成数字延迟发生器（DDG），支持多设备同步触发，适配复杂实验系统。
功能特点
该相机具备超快时间分辨率，最小光学门控宽度 < 2ns，可捕捉纳秒级瞬态事件，配合低抖动（35ps rms）与 < 19ns 插入延迟的门控电子设备，确保时序同步精度。其 Gen 3 HVS 光电阴极典型峰值量子效率达 50%，在 280-760nm 波段有良好响应，提升弱光信号检测能力。集成的 500kHz 持续门控率支持高频激光实验中的信号累积，结合芯片上积分（IOC）模式，可在 1 秒曝光内累积 500,000 次信号，优化信噪比。-40℃热电冷却显著降低 CCD 暗电流（0.04 e⁻/pix/s），减少噪声干扰；干气吹扫接口可进一步降低电子背景照度（EBI），提升检测阈值。相机支持裁剪模式与快速动力学模式，前者通过限定成像区域提升帧率（最高 29,850 fps），后者通过信号快速转移实现高速序列采集，适配动态现象的连续监测。
选型指南
选型时首先需明确时间分辨率需求：若需 <2ns 门控宽度，选择 “U”（超快）门控类型；若侧重高量子效率且可接受稍慢门控（<100ns），则可选 “High QE” 型号。其次，根据光谱范围选择光电阴极：HVS（280-760nm）适用于可见光研究，VIH（280-910nm）适配近红外场景。增强器直径（如 18mm）需与光学系统视场匹配，确保信号收集效率。输出与控制方面，若需自定义编程，可搭配 SDK2 软件；若侧重即插即用操作，Solis 软件更适用。此外，需考虑工作环境：高温环境建议搭配冷却器（如 Oasis 160），多设备实验需确认触发接口（SMA/BNC）的兼容性。
技术参数
传感器参数：阵列格式 1024x1024，像素尺寸 13μm，有效面积 13.3x13.3mm；像素阱深 100,000 e⁻，典型读出噪声 5 e⁻（50kHz 读出率）。帧率：全帧 16 位数字化时最高 4.2 fps，裁剪模式达 333 fps，快速动力学模式最高 29,850 fps。增强器参数：18mm 直径，Gen 3 HVS 光电阴极，P43 荧光体；最小门控宽度 < 2ns，最大门控率 500kHz（Intelligate™关闭时）；量子效率最小保证值 38%，典型峰值 50%。冷却：最低 - 40℃（需冷却器），暗电流 0.04 e⁻/pix/s（-40℃时）。接口：USB2.0 控制接口，SMA 触发输入 / 输出（5 路输出，2 路输入）。电源：+12VDC ±5%，典型功耗 60W。工作环境：0-40℃ ambient 温度，<70% 相对湿度（无凝结）。
产品尺寸
相机重量 4.2kg，外形尺寸（部分关键参数）：长度约 233.4mm，宽度 110.7mm，高度 137.0mm。光学 focal 距离 10.0±0.4mm，安装孔为 1/4-20 UNC 规格，分布于 3 个点位，间距适配标准光学平台。干气吹扫接口适配 6mm 外径塑料管， gate monitor 接口为 SMA 类型，电源与控制接口集中于机身侧面，便于集成到实验系统。
应用领域

在等离子体研究中，其超快时间分辨率可捕捉等离子体演化的瞬态过程，记录电子密度与温度的时空分布。时间分辨荧光（如 LIF、PLIF）实验中，能追踪分子激发态寿命，解析化学反应动力学。量子光学领域，可用于单光子计数与纠缠光子对的时间关联测量，支持量子态表征。在瞬态吸收光谱中，配合脉冲激光系统，可监测材料光诱导的电子跃迁过程。此外，其高帧率与低噪声特性也适用于 hyperspectral 成像与非线性光学研究，为材料科学、生物物理等领域的精密测量提供支持。
