产品介绍

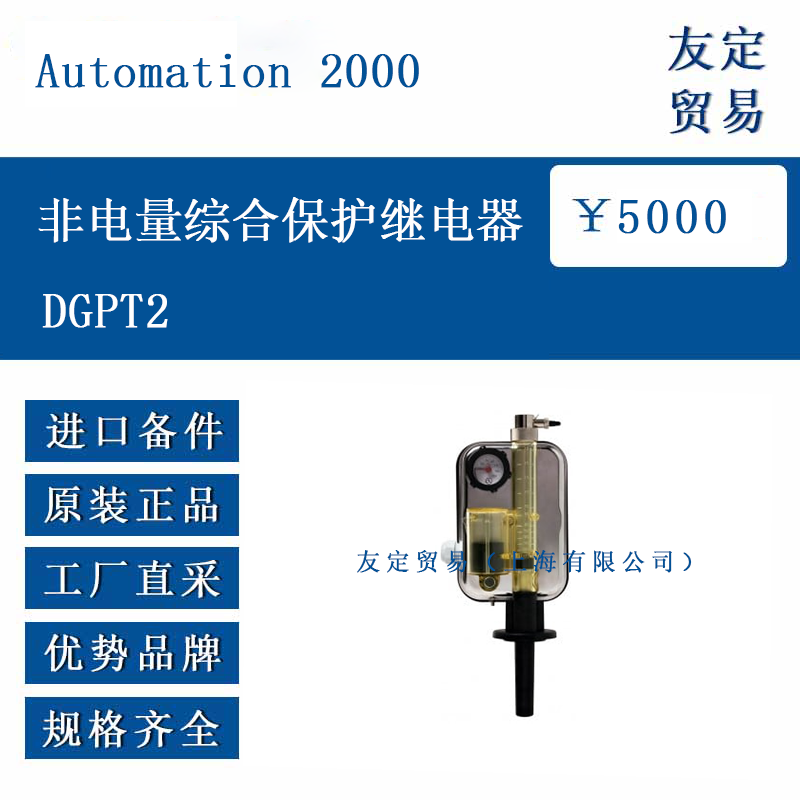

Automation 2000 DGPT2 非电量参数综合保护继电器是专为变压器安全监测设计的装置，可同时监测气体放电、压力过大、温度升高等非电量参数，并通过转换触点（常开、常闭、公共点）输出报警或控制信号。其金属外壳采用 AISI 304 不锈钢制成，塑料壳体采用防紫外线的 Trogamid® T5004 聚酰胺材料，具备良好的耐候性与密封性。装置通过法兰安装在变压器预留开口处，内部集成簧片触点（气体监测）、压力开关（压力监测）、恒温器（温度监测）等核心组件，可实时响应变压器内部的异常状态，为设备安全运行提供保障。
功能特点
DGPT2 具备多参数协同监测能力，可同时捕捉变压器内部的气体放电、压力突变与温度异常，通过独立的转换触点分别输出信号，实现对设备故障的分层预警。气体监测采用簧片触点设计，当储气罐内气体体积达到设定阈值（±5 cm³）时触发动作，可适应不同介电密度场景；压力监测采用金属波纹管压力开关，响应时间＜5 毫秒，设定精度 ±10 mbar，能快速捕捉瞬时压力升高；温度监测通过 2 个独立的流体膨胀恒温器实现，设定范围 40–140°C，测量精度在 60°C 时 ±3°C、90°C 时 ±1.5°C，可有效监测局部发热或过载导致的温度异常。此外，装置整体防护等级达 IP56、IK07，能抵御粉尘与喷水侵袭，适应户外及工业车间等复杂环境。
选型指南
选型时需根据变压器的规格与监测需求确定功能配置：若需增强气体监测冗余，可选择 “2G”（2 个同步气体触点）或 “2GD”（2 个带偏移的气体触点）选项，偏移量约 40 cm³；压力监测方面，“2P”（2 个同步压力触点）或 “2PD”（2 个带偏移的压力触点）适用于需要多级压力预警的场景，偏移量最大不超过 60 mbar。对于高温环境（介电温度≤170°C），可选择 “HT” 选项（高温主体与法兰）；海洋或腐蚀性环境则推荐 “X” 选项（AISI 316L 不锈钢部件）。此外，需确认安装开口尺寸（直径 60 毫米）与固定螺栓分布（直径 97±2 毫米的圆），确保与变压器匹配。
技术参数
DGPT2 的核心技术参数如下：金属外壳采用 AISI 304 不锈钢，防护等级 IP56、IK07，端子与地之间绝缘 500 VDC（20 MΩ），介电强度 2000 VAC/1 分钟；塑料壳体为 Trogamid® T5004，气体体积刻度 10–160 cm³。气体监测：1 个（可选 2 个）簧片触点，转换触点，测量精度 ±5 cm³；压力开关：1 个（可选 2 个）微触点，设定范围 0–500 mbar（可选 0–700 mbar），测量精度 ±5 mbar；温度监测：2 个恒温器，转换触点，设定精度 ±2.5°C。工作环境温度 - 40°C 至 65°C，介电温度≤140°C（HT 选项≤170°C）。分断能力：250 VAC 时，压力与温度监测触点可承载相应电流，满足常规控制回路需求。
产品尺寸
装置整体尺寸需结合安装部件：法兰直径 85 毫米，温度计套管长度 104 毫米（直径 27–24 毫米，从上到下）；金属外壳与塑料壳体组合后的关键尺寸包括：高度约 207 毫米，宽度约 148 毫米，深度约 297 毫米（具体以技术图纸为准）。安装需预留足够空间，确保固定钩（3 个 120° 分布或 4 个 90° 分布）与接线操作的便利性，电缆通过 M25 电缆压盖引出，适配 13–18 毫米直径电缆。
应用领域

DGPT2 主要应用于电力变压器的安全监测，在变电站、工业配电系统中，可实时监测变压器内部的气体积累（如电弧放电产生的气体）、瞬时压力升高（如内部短路导致）、温度异常（如过载或局部故障），通过触点信号触发报警或跳闸机制，防止故障扩大。其耐候性与防腐设计使其同样适用于户外变压器、海洋平台及化工场所的变压器保护，为电力设备的稳定运行提供非电量参数层面的安全屏障。

​
