产品介绍

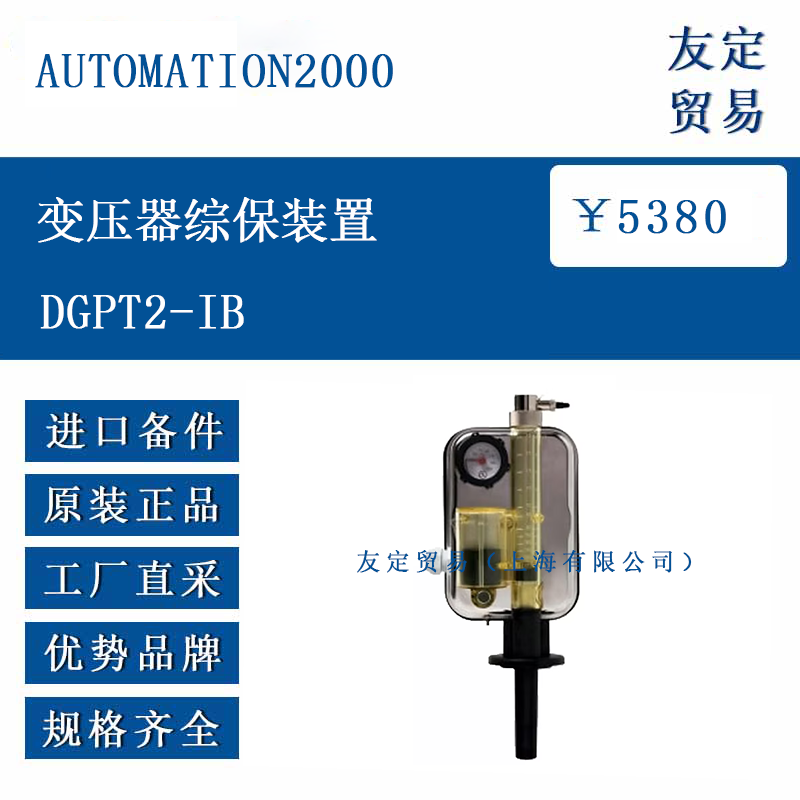

AUTOMATION2000 DGPT2-IB 是一款带油口的非电量参数综合保护装置，专为油枕变压器设计，可监测气体放电、压力过大及温度升高等异常状态。其核心设计在于法兰处的两个 3/8 英寸公插件，通过柔性管与变压器储油柜连接，实现介质互通，适应油枕结构的油位与压力联动需求。装置集成簧片触点（气体监测）、压力开关（压力监测）和恒温器（温度监测），金属外壳采用 AISI 304 不锈钢，塑料壳体为防紫外线的 Trogamid® T5004，防护等级 IP56，可在复杂环境中稳定运行，为油枕变压器提供全面的安全监测。
功能特点
该装置保留了 DGPT2 系列的多参数监测能力，可同步捕捉气体、压力、温度异常，并通过转换触点输出信号。“IB” 选项的油口设计使其能与油枕形成闭环介质通路，确保监测的介质状态与变压器内部一致，避免因油枕与本体的介质差异导致误判。压力开关响应时间＜5 毫秒，可快速捕捉油枕与本体间的瞬时压力波动；气体监测的簧片触点测量精度 ±5 cm³，能准确识别电弧放电产生的气体积累；温度监测的恒温器设定精度 ±2.5°C，适配油枕变压器的温度变化范围。此外，装置的防磁屏蔽配件（AC203）可减少强磁环境的干扰，进一步提升监测可靠性。
选型指南
选型时需确认变压器是否为油枕结构，若需油枕与保护装置的介质联动，“IB” 选项为必要配置。油口连接需搭配 3/8 英寸柔性管（配件），其长度可根据安装距离定制，材质建议选择 AISI 316L 不锈钢波纹软管，以适应介质特性。对于海洋或腐蚀性环境，可叠加 “X” 选项（AISI 316L 部件）；若需增强气体监测冗余，可选择 “2G”（同步触点）或 “2GD”（带偏移触点）。同时，需确保变压器开口直径 60 毫米，固定螺栓分布在直径 97±2 毫米的圆上，以匹配装置法兰尺寸。
技术参数
DGPT2-IB 的核心技术参数如下：油口接口为两个 3/8 英寸公插件，适配柔性管连接；金属外壳防护等级 IP56、IK07，端子与地间绝缘 500 VDC（20 MΩ），介电强度 2000 VAC/1 分钟。气体监测：1 个（可选 2 个）簧片触点，测量精度 ±5 cm³；压力开关：设定范围 0–500 mbar（可选 0–700 mbar），测量精度 ±5 mbar；温度监测：2 个恒温器，设定范围 40–140°C，测量精度 60°C 时 ±3°C、90°C 时 ±1.5°C。工作环境温度 - 40°C 至 65°C，介电温度≤140°C，分断能力适配 250 VAC 电路需求。
产品尺寸
装置法兰直径 85 毫米，适配变压器 60 毫米开口；温度计套管长度 104 毫米，直径 27–24 毫米（从上到下）。整体尺寸中，高度约 207 毫米，宽度约 148 毫米，深度约 297 毫米（含油口配件），安装需预留足够空间以方便柔性管连接与操作。固定钩分布为 3 个 120° 或 4 个 90°，螺栓扭矩不超过 30 Nm，确保密封件（Viton®）有效密封。
应用领域

DGPT2-IB 主要应用于带油枕的电力变压器，在变电站、工业配电系统中，可监测油枕与变压器本体的联动状态，如因内部短路导致的压力骤升、局部过热引发的温度异常，以及电弧放电产生的气体积累。其油口设计特别适合需要油位与压力协同监测的场景，在户外变压器、高层建筑配电设备及部分工业变压器中发挥保护作用，通过及时输出报警信号，防止故障扩大，保障设备安全运行。

​
