产品介绍

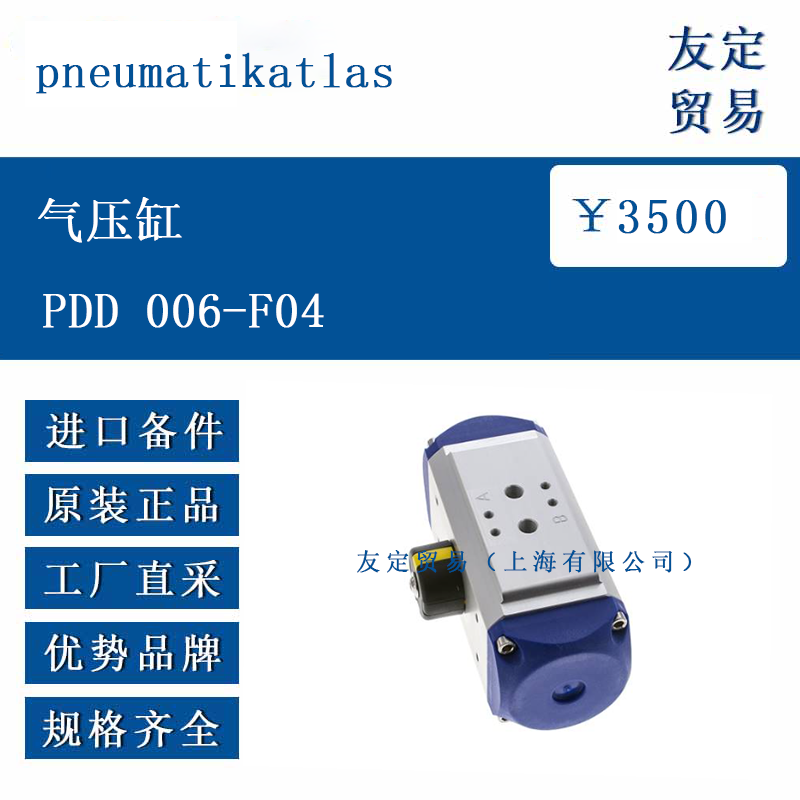

PDD 006-F04 是一款气动摆动驱动器，专为球阀等阀门的自动化控制设计，通过气压驱动实现 90° 旋转运动。其工作原理基于齿条 - 齿轮结构，压缩空气（标准为压缩空气）作用于活塞，通过齿条将直线运动转化为齿轮轴的旋转运动，从而驱动阀门开关。
该驱动器外壳采用阳极氧化铝合金，齿条和活塞为铝合金材质，端盖为乙酰树脂，密封件为 NBR 材质，整体结构适应工业环境需求。作为双作用型号，其两个方向的运动均由气压驱动，无复位弹簧，适用于需要双向稳定驱动力的场景。
功能特点
PDD 006-F04 的核心功能是通过气压实现 90° 精准旋转，驱动阀门等设备完成开关动作。齿条 - 齿轮传动结构确保了动力传递的稳定性，输出扭矩随气压变化可实现不同范围的调节，满足不同负载需求。
外壳材质及密封设计使其具备一定的耐环境性能，适配常规工业场合的粉尘、湿度条件。安装法兰符合 ISO 5211 标准，驱动接口符合 DIN 3337 标准，便于与各类阀门及管路系统对接。此外，该驱动器支持 ATEX 合规版本（适用于特定温度范围），可适配有防爆需求的场景。
选型指南
选型时需考虑以下因素：首先，根据阀门所需扭矩选择规格，PDD 006-F04 的扭矩范围需与应用负载匹配，可参考不同气压下的扭矩参数（如 2 bar 时 12 Nm，10 bar 时 62 Nm）。其次，安装尺寸需与阀门适配，F04 对应的法兰尺寸（A=42 mm，B=M5，C=11 mm）需与阀门接口匹配。
驱动方式方面，双作用（PDD）适用于需要双向主动驱动的场景，若需弹簧复位功能可选择单作用（PDE）型号。此外，需确认工作环境是否有防爆需求，选择对应 ATEX 合规版本，并确保工作气压在适配范围内（通常 2-10 bar）。
技术参数
驱动方式：双作用（气压驱动双向运动）；
额定旋转角度：90°；
扭矩范围：12 Nm（2 bar）至 62 Nm（10 bar）；
工作气压：2-10 bar；
材质：外壳为阳极氧化铝合金，齿条和活塞为铝合金，端盖为乙酰树脂，密封件为 NBR；
安装法兰：符合 ISO 5211 标准（F04 规格）；
驱动接口：符合 DIN 3337 标准；
气压接口：G1/8"；
ATEX 合规：2GD c85°C（适用于特定防爆场景）。
产品尺寸
该气压缸的主要尺寸参数为：长度 165 mm，宽度 66 mm，高度 89.9 mm，安装孔相关尺寸适配 F04 法兰规格（A=42 mm，B=M5，C=11 mm），气压接口为 G1/8"，整体结构紧凑，适合安装空间有限的场景。
应用领域
流体处理系统：用于控制液体、气体等介质的输送通断；
化工生产：适配管路系统中阀门的自动化操作，提升流程效率；
水处理设备：控制水处理过程中各类阀门的开关，实现自动化调控；

一般工业自动化：作为旋转驱动部件，用于需要 90° 旋转动作的机械结构，如自动化生产线中的物料切换装置。
