产品介绍

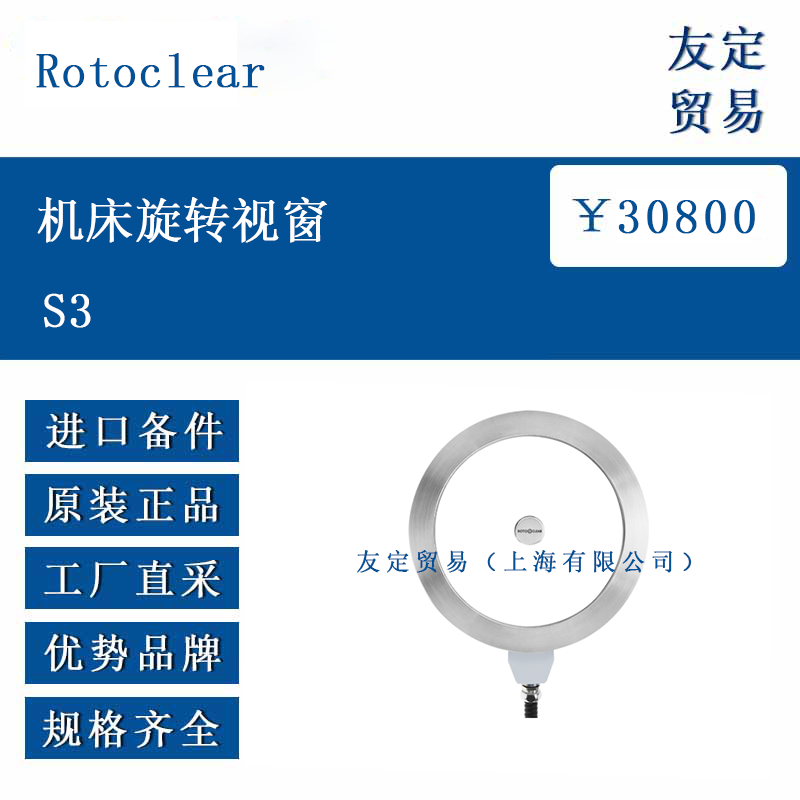

Rotoclear S3 是一款自清洁旋转视窗，通过离心力实现持续清洁，为机床加工过程提供清晰的可视化监测。其设计无遮挡视线的横杆，采用独特的驱动结构，确保 360° 无阻碍视野，可实时观察刀具与工件的加工状态。该视窗有粘贴式和螺丝固定式两种版本，分别适用于不同的安装环境，如夹层安全玻璃、聚碳酸酯窗口等。
整体结构紧凑，厚度仅 33.5mm，可集成到常规机床门系统中，同时满足 DIN EN ISO 16090-1 和 DIN EN ISO 23125 标准的安全要求。通过减少开门次数和清洁需求，该视窗有助于提升操作安全性，降低停机时间，为工艺优化提供视觉依据。
功能特点
Rotoclear S3 的核心功能是通过自清洁机制保持视野清晰，离心力作用可有效去除视窗表面的冷却液、切屑等杂质，减少人工清洁频率。无遮挡设计确保操作者能全面观察加工过程，避免因视线受阻导致的误判或碰撞风险。
安装灵活性高，两种版本适配不同窗口材质：粘贴式无需钻孔，适用于夹层安全玻璃和聚碳酸酯窗口；螺丝固定式安装速度较快，适合可钻孔的聚碳酸酯窗口。维护便捷，仅需拆卸一个螺丝即可更换转子或视窗，缩短停机时间。
此外，优化的密封设计（配合密封空气使用）可保证 100% 密封效果，且符合相关安全标准，通过弹道测试验证，适用于铣床、车床等多种加工设备。
选型指南
选型时需根据机床窗口材质和安装条件选择版本：若窗口为夹层安全玻璃或不便钻孔，优先选择粘贴式，其通过胶粘剂固定，无需破坏窗口结构；若窗口为聚碳酸酯且可钻孔，可选择螺丝固定式，安装速度更快，成本略低。
需确认视窗厚度（33.5mm）与机床门系统的兼容性，预留至少 34mm 的安装空间，避免干涉。若有防爆或特殊环境需求，需确认产品是否适配。此外，考虑是否需要密封空气系统，虽为可选配置，但使用密封空气可确保密封效果，建议配合压力表和直动阀使用以精确控制压力。
技术参数
尺寸：厚度 33.5mm，直径 290mm，安装需预留至少 34mm 空间；
电源：24V DC（16–28V）；
密封空气：可选，压力 2–5mbar（用于保证密封效果）；
材质：视窗采用钢化玻璃（可选 Dual-Shield 涂层增强耐磨性），法兰等部件为适配工业环境的耐用材料；
防护性能：符合 DIN EN ISO 16090-1 和 DIN EN ISO 23125 标准，通过弹道测试；
重量：依版本略有差异，整体适配常规机床承重；
线缆长度：电源线 10m，空气管 8m。
产品尺寸
该旋转视窗直径 290mm，厚度 33.5mm，安装时需在窗口内侧预留至少 34mm 空间。粘贴式法兰和螺丝固定式法兰的具体尺寸适配不同安装方式，其中螺丝固定式法兰夹持范围为 6–16mm。详细安装尺寸可参考产品手册中的图纸，确保与机床门系统匹配。

应用领域

加工过程实时监测，减少因开门观察导致的安全风险；

缩短启动调试时间，通过清晰视野快速调整参数；
降低碰撞和废品率，及时发现加工异常；

减少清洁和维护时间，自清洁功能降低人工干预需求。

​
