产品介绍

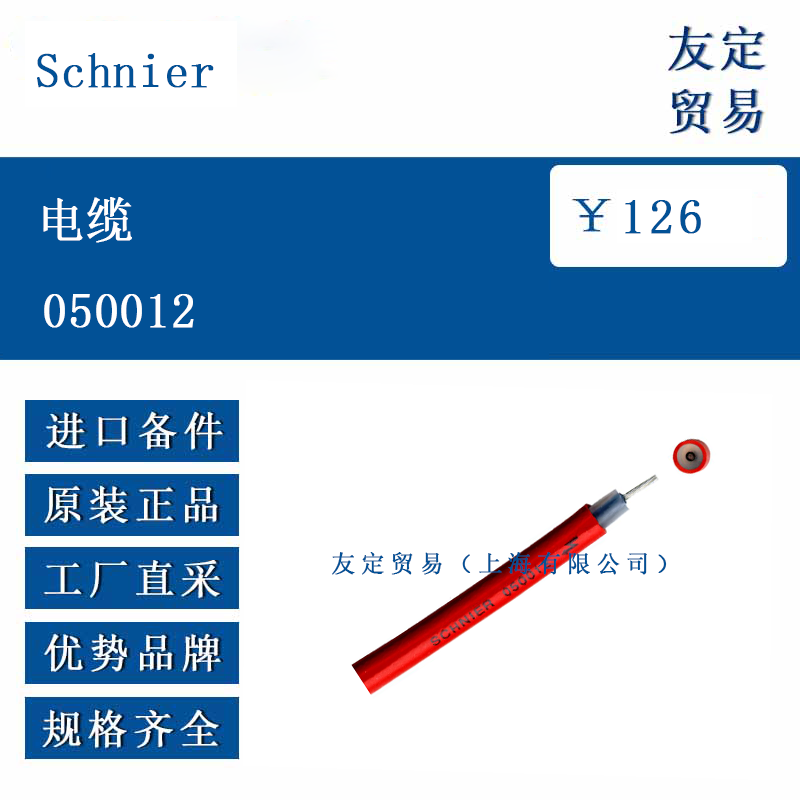

Schnier 050012 电缆是一款高压电缆，型号为 HKA 02/01，专为静电涂装设备设计，仅可与符合特定标准（如 EN 50050、EN 50059、EN 50176 等）的静电涂装系统配套使用。其结构包括 HSK LI (z) 0.93 mm² 的导体、聚烯烃绝缘层及耐磨的 PUR 外护套，整体设计适应高压环境下的电气连接需求。
该电缆在使用过程中需遵循严格的安全规范，任何相关操作必须在高压电源关闭且放电后进行，以确保操作安全。其设计考虑了工业环境中的耐用性，外护套具备一定的抗磨损能力，同时适配拖链等安装场景。
功能特点
Schnier 050012 电缆的核心功能是实现高压电能在静电涂装设备中的传输，额定电压可达 100 kV，测试电压为 150 kV（符合 EN 50176 标准），能够满足高压场景下的电气连接需求。PUR 外护套具有耐磨特性，可减少日常使用中的磨损，延长使用寿命。
该电缆适用于拖链安装，具备一定的柔韧性，但对机械变形较为敏感，需避免强烈的压力或拉力。安装时需遵循特定的弯曲半径要求（最小弯曲半径为 10 倍外径），以保证电气性能稳定。此外，其设计适配静电涂装系统的安全标准，有助于确保设备运行过程中的电气安全。
选型指南
选型时需确认电缆的应用场景是否为静电涂装设备，且该设备需符合 EN 50050、EN 50059 等相关标准。根据系统的电压需求，该电缆额定电压 100 kV，需与设备的电压参数匹配。考虑安装环境，若需用于拖链，该电缆可适配此类场景，但需注意避免过度弯曲或机械应力。
安装空间方面，需预留足够的位置以满足最小弯曲半径要求，同时需考虑与其他部件的距离。若电缆需穿过导电接地材料的孔，需确保孔径大于 20.0 mm 且孔的粗糙度 Rz <25，必要时使用电位控制的穿通件。
技术参数
导体：HSK LI (z) 0.93 mm²；
绝缘层：聚烯烃；
外护套：PUR，耐磨，不粘连；
外径：6.8 ± 0.3 mm；
线芯直径：5.2 ± 0.2 mm；
额定电压：100 kV；
测试电压：150 kV（符合 EN 50176 标准）；
额定电流：10 mA；
化学耐受性：有条件耐受溶剂；
防护与适配：适用于拖链，符合 ATEX 等相关指令。
产品尺寸
该电缆的外径为 6.8 ± 0.3 mm，线芯直径为 5.2 ± 0.2 mm，最小弯曲半径为 10 倍外径（即约 68 mm），单弯曲时（如固定安装）弯曲半径可减半（约 34 mm）。
应用领域

Schnier 050012 电缆主要应用于静电涂装设备，作为高压电气连接部件，在符合 EN 50050、EN 50059 等标准的静电涂装系统中传输高压电能，确保涂装过程中的静电效应稳定。其应用场景包括液体涂料、粉末涂料等静电喷涂设备，为汽车制造、家具加工、金属表面处理等行业的涂装生产线提供高压连接支持，助力涂装工艺的稳定进行。

​
