产品介绍

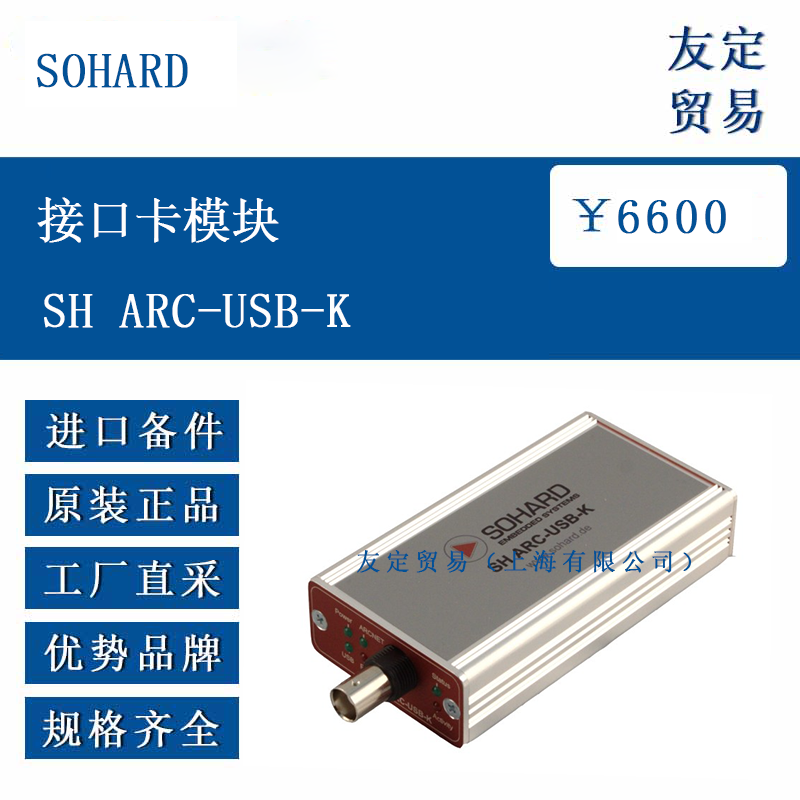

SH ARC-USB-K 是一款 USB ARCNET 适配器，专为工业环境设计，属于 SH ARC-USB 家族的一部分。其采用基于 FPGA 的 ARCNET IP 核 SH IP-CORE-ARCCTRL，完全兼容 ARCNET 标准，同时符合 USB 2.0 标准。该模块配备坚固的金属外壳，有紧凑外壳或薄型插件板两种形式，可适配不同的安装空间需求。作为 ARCNET 网络适配器，它能与其他 SOHARD ARCNET 网络适配器配合使用，在使用 SOHARD RAW ARCNET 接口及相应驱动的情况下，可直接替代原有适配器，无需更改应用程序。
功能特点
SH ARC-USB-K 具备高速 USB 接口，能实现高效的数据传输。其 ARCNET 控制器由基于 FPGA 的 IP 核 SH IP-CORE-ARCCTRL 实现，可编程逻辑允许添加特定功能，适应不同的使用需求。模块配备多种诊断 LED，包括电源 LED、USB LED、ARCNET LED、复位 LED、活动 LED 和状态 LED，分别用于指示电源启动、USB 连接、IP 核激活、设备复位及重新配置、ARCNET 网络活动和主机对 ARCNET 控制器的访问状态，便于实时监测设备运行情况。此外，该模块与同系列产品一样，支持多种 ARCNET 接口，能适应不同的网络连接需求。
选型指南
选型时需考虑应用的工业环境及网络需求。该模块适用于需要连接 ARCNET 网络的场景，需确认网络所采用的信号方式（如正弦双脉冲等）及电缆类型（如同轴电缆 RG-62），SH ARC-USB-K 对应的信号方式为正弦双脉冲，电缆类型为同轴电缆 RG-62，需与实际网络配置匹配。
技术参数
SH ARC-USB-K 的主要技术参数如下：兼容性方面，符合 ANSI/ATA 878.1、USB 2.0 及工业环境 CE 标准；电源需求为通过 USB 提供 5V 电压，最大功耗 2.5W；工作温度范围为 0°C 至 + 55°C，存储温度范围为 - 20°C 至 + 85°C；尺寸（宽 / 高 / 深）为 104/24/55mm（不含连接器）；重量方面，含包装最大 500g；比特率为 2.5 Mbit/s。
产品尺寸
SH ARC-USB-K 的尺寸参数为宽 104mm、高 24mm、深 55mm（不含连接器），这种紧凑的尺寸设计使其能适应空间有限的安装环境，尤其是在标准及薄型 PC 上作为插件板使用时，能有效节省空间。
应用领域

SH ARC-USB-K 作为 USB ARCNET 适配器，主要应用于工业环境中，用于连接 ARCNET 网络。它可与采用正弦双脉冲信号方式、通过同轴电缆 RG-62 连接的 ARCNET 网络配合使用，适用于工业自动化生产线、工业控制设备等场景中的网络数据传输。在需要替换原有 SOHARD ARCNET 网络适配器的场景中，该模块可直接替代，无需更改应用程序，能减少更换过程中的调试工作，保障工业系统的稳定运行。

​
