产品介绍

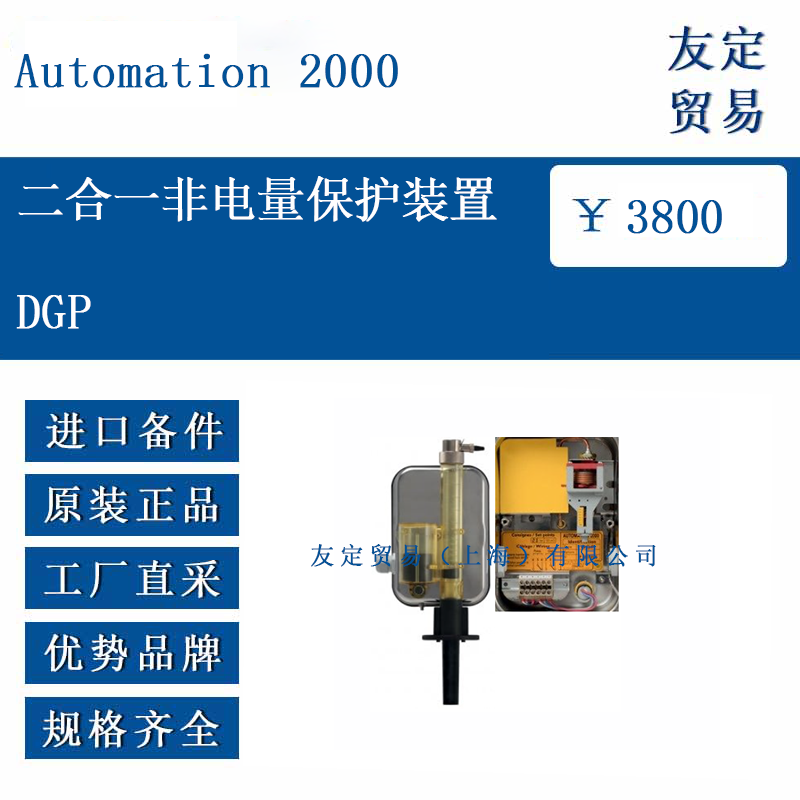

DGP二合一非电量保护装置是专为变压器设计的监测设备，集成气体体积监测和温度/压力保护功能。其核心作用是检测变压器内部异常（如局部放电、过热或压力突变），并通过电气触点输出信号。装置主体包含透明塑料壳体（Trogamid® T5004材质）和金属外壳（AISI 304不锈钢），适用于户内外环境。
功能特点
双保护机制：
气体监测：通过簧片触点实时检测变压器内部气体体积（范围10-160 cm³），精度±5 cm³。当气体积累达到阈值时，触点切换状态。
温度与压力保护：独立恒温器（设定范围40-140℃）和压力开关（设定范围0-700 mbar）分别监测介质状态，异常时触发触点动作。
模块化设计：
支持扩展选项，如双簧片触点（2G/2GD）或双压力触点（2P/2PD），满足不同预警层级需求。
环境适应性：
塑料壳体经防紫外线处理，防护等级IP56；工作温度覆盖-40℃至+65℃，介质温度耐受≤140℃（高温选项HT可支持170℃）。
选型指南
基础型号DGP：标配单簧片触点、单压力开关、双恒温器。
气体监测强化：
2G：双同步簧片触点（相同触发阈值）。
2GD：双偏移簧片触点（阈值差约40 cm³）。
压力监测强化：
2P：双同步压力触点。
2PD：双偏移压力触点（偏移量≤60 mbar）。
特殊环境选项：
X：AISI 316L不锈钢外壳（耐腐蚀）。
IB：配备3/8英寸接口，支持储油柜连接。
技术参数
功能 参数
气体监测 量程：10-160 cm³；精度：±5 cm³；触点类型：转换触点
压力保护 量程：0-700 mbar；精度：±5 mbar；响应时间：≤5 ms
温度保护 量程：40-140℃；设定精度：±2.5℃；测量精度：±1.5℃（90℃时）
电气特性 触点分断能力：250VAC/0.5A（阻性负载）；绝缘电阻：500VDC/20MΩ
防护等级 IP56（壳体）；IK07（抗冲击）
工作环境 环境温度：-40℃~+65℃；介质温度：≤140℃（标准）
产品尺寸
主体尺寸：高度297 mm，宽度148 mm，厚度93 mm。
安装法兰：
开孔直径：60 mm（需预装）。
螺栓分布圆直径：97 mm（±2 mm），支持3×120°或4×90°固定钩安装。
接线空间：
端子块支持4 mm²线缆，配备M25电缆密封套（兼容直径13-18 mm电缆）。
应用领域
电力变压器：
监测油浸式变压器的气体积累（局部放电）、温度异常或压力突升，预防内部故障。
工业配电系统：
用于中高压开关柜、电抗器等设备的非电量保护。
能源基础设施：

变电站、发电厂中需长期稳定运行的电力设备。

​
