产品介绍

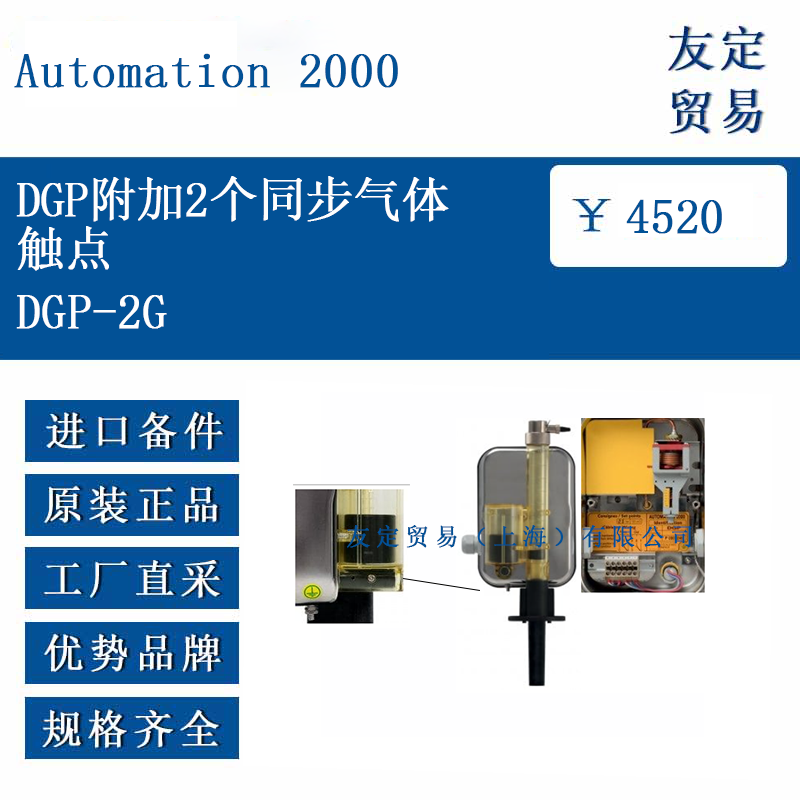

DGP-2G是为Automation 2000 DGP非电量保护装置设计的扩展模块，在标准单气体触点基础上增加第二组同步簧片触点。该组件直接集成于DGP设备内部，不改变原有结构，用于实现冗余气体监测功能。当变压器内部气体体积达到设定阈值（100-200 cm³）时，两组触点同步切换状态，提供双重信号输出。
功能特点
同步触发机制：
两组簧片触点采用并联设计，触发阈值完全一致（精度±5 cm³）。当气体积累量达到预设值（如140 cm³）时，两组触点同时动作，输出同步信号。
冗余可靠性：
双触点设计为气体监测提供备份通道，单一触点故障不影响整体监测功能，适用于需高可靠性的场景。
无缝集成：
直接安装于DGP设备内部，无需额外空间或外部接线改造，保持原设备IP56防护等级与环境适应性（-40℃至+65℃）。
选型指南
基础要求：仅适用于已配置DGP主体设备的系统。
适用场景选择：
DGP-2G：需完全同步的双信号输出。
DGP-2GD（偏移触点）：需阶梯式预警（如一级预警+二级跳闸），阈值差约40 cm³。
兼容性：支持所有DGP标准型号及高温选项（HT）。
技术参数
触点类型 转换触点（常开+常闭+公共点）
触发范围 100-200 cm³（符合IEC EN 50216-3）
触发精度 ±5 cm³
电气负载 250V AC / 0.5A（阻性，功率因数φ0.5）
绝缘强度 端子-地间2,000V AC/1分钟
工作温度 -40℃至+65℃（与DGP主体一致）
产品尺寸
模块尺寸：作为内部组件，不改变DGP主体外形尺寸（主体：297 mm × 148 mm × 93 mm）。
安装接口：通过端子块与原设备电路连接，接线支持4 mm²线缆（端子间距6 mm）。
应用领域
关键电力设施：
发电厂、变电站的主变压器，需冗余气体监测以防止误报或漏报。
连续生产环境：
化工、冶金行业的电力设备，因停机成本高，需双触点保障系统可靠性。
远程无人站点：

风电、光伏电站的配电变压器，依赖双重信号实现远程故障诊断。

​
