产品介绍

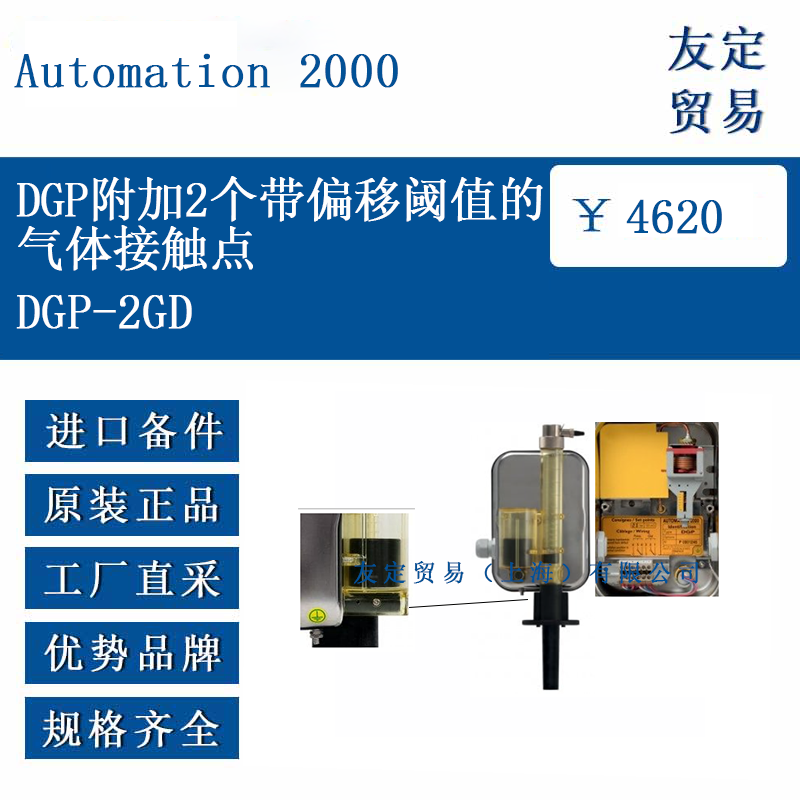

DGP-2GD是DGP非电量保护装置的扩展选项，在标准单气体触点基础上增加两组触发阈值偏移的簧片触点。两组触点独立工作，触发阈值固定相差约40 cm³（如第一组140 cm³，第二组180 cm³）。当变压器内部气体体积分阶段达到不同阈值时，依次触发信号，适用于分级预警系统。
功能特点
阶梯式触发机制：
两组触点预设固定偏移量（约40 cm³），气体积累先触发低阈值触点（如预警信号），后触发高阈值触点（如跳闸信号）。
分级响应能力：
支持分阶段动作，避免单一阈值导致的误操作，为故障处理提供缓冲时间。
兼容性设计：
直接集成于DGP设备内部，不改变原结构，保留IP56防护等级及-40℃至+65℃工作温度范围。
选型指南
基础要求：需搭配DGP主体设备使用。
场景适配：
DGP-2GD：需阶梯式响应（如预警+紧急停机）。
DGP-2G（同步触点）：需完全同步的双信号输出。
环境限制：与DGP标准型号及高温选项（HT）兼容，但强磁场环境需额外配置防磁屏蔽（AC201/AC203）。
技术参数
触点类型 转换触点（常开+常闭+公共点）
触发范围 100-200 cm³（符合IEC EN 50216-3）
阈值偏移量 固定约40 cm³（不可调节）
触发精度 ±5 cm³
电气负载 250V AC / 0.5A（阻性，功率因数φ0.5）
绝缘强度 端子-地间2,000V AC/1分钟
产品尺寸
模块尺寸：作为内部组件，不改变DGP主体尺寸（主体：297 mm × 148 mm × 93 mm）。
接线规格：通过原设备端子块连接，支持4 mm²线缆（间距6 mm）。
应用领域
电力安全系统：
油浸式变压器的分级气体保护，低阈值触发报警，高阈值触发停机。
工业过程控制：
连续生产线中的关键设备，通过偏移触点实现故障渐进式响应。
基础设施监控：
地铁、隧道供电系统，依赖分级信号区分轻微故障与严重事故。
​
