产品介绍

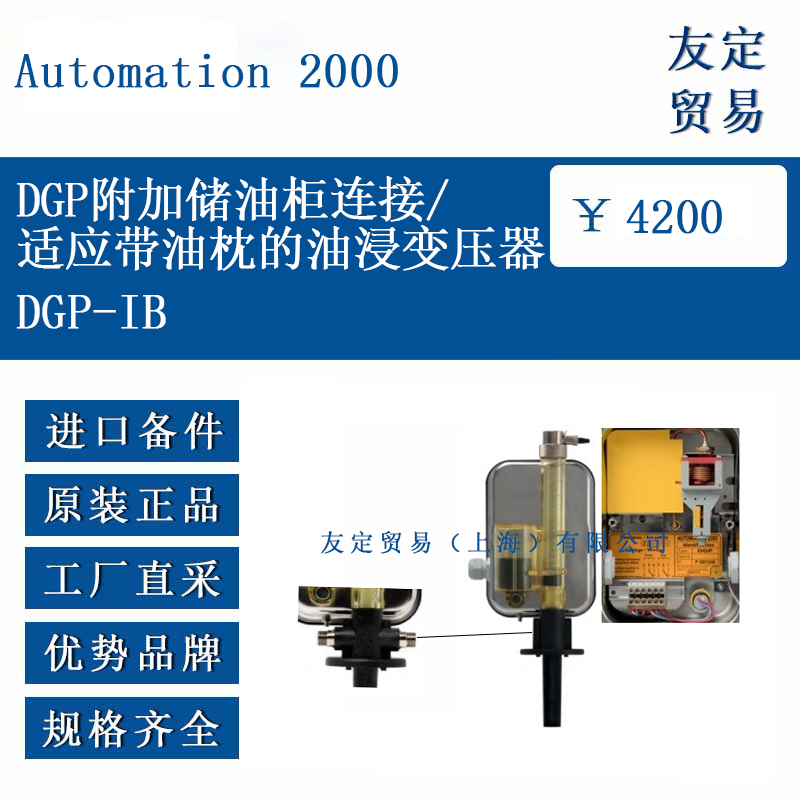

Automation 2000 DGPT2-IB 是 DGPT2® 变压器保护继电器的一个特定配置选项，专为配备外部储油柜（油枕）的油浸式电力变压器设计。该选项通过在 DGPT2® 标准法兰上增加特定的连接接口，实现变压器本体与储油柜之间的可靠连通。其主要目的是在具备储油柜系统的变压器上安装 DGPT2® 设备时，确保介电液体（变压器油）能自由循环并准确反映变压器油箱内部的压力、气体累积和温度状态。该配置适用于需要监测油位、气体释放、内部压力和温度的关键变压器应用场景。
功能特点
DGPT2-IB 的核心功能是在保留标准 DGPT2® 所有监测能力（气体累积、突发压力、温度）的基础上，增加与储油柜的物理连接能力。其法兰配备两个公称直径为 3/8 英寸的内螺纹接口（公插件），用于连接柔性管路至储油柜或其他辅助设备。这种设计保证了变压器油箱内部介质与储油柜之间的连通性，使得 DGPT2® 内部腔体能够代表变压器本体的真实油位和压力状况。设备本体采用 Trogamid® T5004 透明聚酰胺塑料主体，经过抗紫外线处理，具备户外耐受性，便于直接观察内部介质液位和浮子位置。连接处使用随附的 Viton® 密封件，确保长期密封性。设备本身不产生或调节油流，其作用是准确传递和监测状态信息。
选型指南
DGPT2-IB 并非独立型号，而是作为标准 DGPT2® 继电器的一个订购选项（选项代码：IB）。当变压器装有储油柜且需要在变压器油箱盖上安装 DGPT2® 时，必须选择此 IB 选项。选型时需确认变压器油箱上为安装 DGPT2® 预留的开口尺寸符合要求（标准安装开口设计）。同时，需准备合适的柔性连接管路（通常为不锈钢波纹软管带编织层，两端配旋转接头，长度按需定制）。该选项可与其他选项（如特定材质 X - AISI 316L, 高温 HT, Pt100 温度传感器 PT, 船用密封套 PA 等）组合订购。若变压器无储油柜，则应选择标准 DGPT2®（完全填充密封安装方式）。
技术参数
接口规格： 2 x 3/8 英寸 内螺纹接口 (NPT 或 BSPT，需明确)。
连接要求： 需使用柔性管路连接至储油柜（管路为选配件或客户自备，推荐不锈钢材质）。
主体材料： 透明壳体 - Trogamid® T5004 (含 UV 稳定剂)。
防护等级： IP56 (防尘及防强喷水)， IK07 (机械冲击防护)。
环境温度： -40°C 至 +65°C。
介电液体温度： ≤140°C (标准)，可选 HT 选项支持 ≤170°C。
安装密封： Viton® 材质法兰平面密封件。
相关标准符合性： 符合 IEC EN 50216-1, IEC EN 50216-3, IEC EN 60529 等标准中对变压器用附件的要求（详见文件技术数据部分）。
压力监测范围： 标配压力开关设定范围 0-500 mbar (可选 0-700 mbar)，精度 ±10 mbar (设定), ±5 mbar (测量)。
气体监测： 簧片触点动作范围约 100-200 cm³ 气体体积 (符合 IEC EN 50216-3)，精度 ±5 cm³。
温度监测： 恒温器设定范围 40-140°C，精度 ±2.5°C (设定)。
产品尺寸
DGPT2-IB 的整体尺寸与其基础型号 DGPT2® 一致，主要尺寸如下（单位：毫米）：
设备主体高度： 约 297 mm (含法兰轴)。
设备主体宽度/深度： 约 148 mm (最宽处)。
安装法兰：
法兰直径：85 mm。
安装螺栓分布圆直径：97 mm (±2 mm)。
螺栓配置：3 个 (120°分布) 或 4 个 (90°分布)。
温度计套管长度 (若安装)：104 mm。
连接法兰喉部： 包含 IB 选项所需的双 3/8" 接口位置。
具体安装空间要求需参考文件中的工程图纸，确保变压器预留开口及周围空间满足安装和维护需求。
应用领域
Automation 2000 DGPT2-IB 配置专门应用于配备传统开放式或隔膜密封式储油柜的油浸式电力变压器。这涵盖了电力系统中广泛使用的：
输配电变压器： 特别是中高压等级的配电变压器和主变压器，常配备储油柜以适应负载和温度变化引起的油体积膨胀。
工业变压器： 工厂、矿山、大型设施中使用的油浸式变压器，其可靠性对连续生产至关重要。
电力牵引变压器： 铁路系统等使用的变压器。
可再生能源场站变压器： 风电场、光伏电站升压站内的变压器。

在这些应用中，DGPT2-IB 持续监测变压器内部产生的故障气体（缓慢产生或突发压力导致）、内部异常压力升高以及油温，通过其继电器触点将状态变化（报警或跳闸信号）输出至控制保护系统，为运维人员提供早期故障预警和关键保护功能，有助于维护变压器运行安全和延长使用寿命。其设计适用于户内外环境。

​
