产品介绍

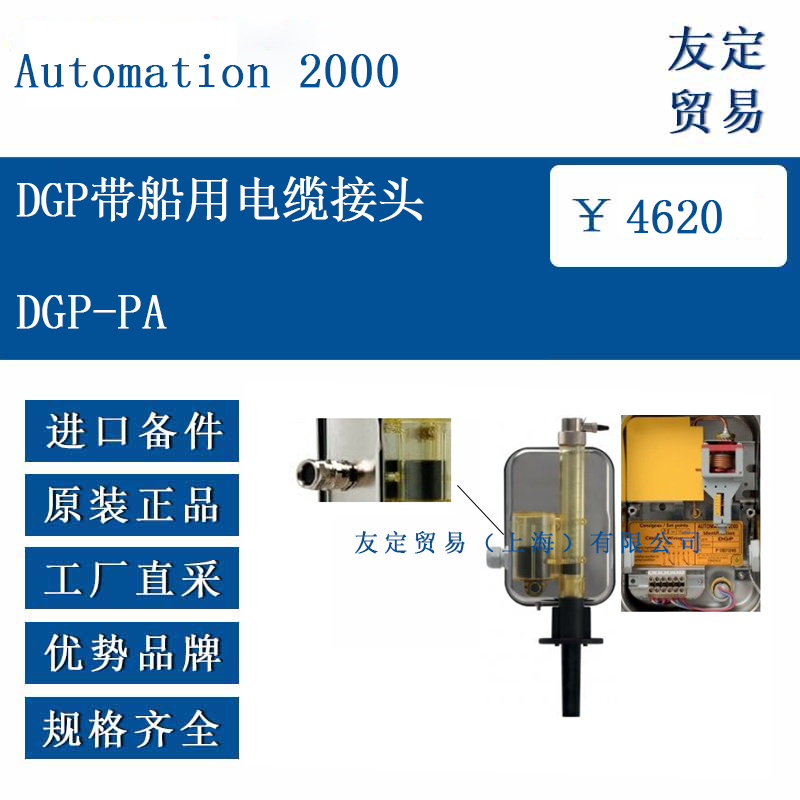

Automation 2000 DGPT2-PA 是 DGPT2® 变压器保护继电器的一个特定配置选项，其主要特点是在标准设备外壳上集成了符合船用环境要求的电缆密封接头。该选项旨在为需要在严苛潮湿、盐雾或振动环境下运行的油浸式电力变压器提供可靠的电缆引入和固定解决方案。DGPT2-PA 保留了标准 DGPT2® 的全部核心监测功能（气体累积、突发压力、温度），同时通过专门的电缆密封设计，增强了在船舶、海上平台、沿海工业设施等特殊场所安装时的长期密封性和机械稳固性。
功能特点
DGPT2-PA 的核心功能是在维持标准 DGPT2® 所有状态监测能力的基础上，显著提升电缆引入系统的防护等级和机械强度。其金属外壳（标准材质为 AISI 304 不锈钢）集成了船用级电缆密封接头（电缆压盖）。这种设计确保了电缆在引入设备时能获得稳固的锚固，有效维持电缆铠装（若有）的电气连续性，并对电缆的内外护套提供可靠的防水密封，防止水汽、盐雾或油污通过电缆入口侵入设备内部。该密封接头通常适配 M25 规格，具备 13-18 mm 的电缆紧固能力，支持单根或多根电缆的接入。设备防护等级维持 IP56（防尘及防强喷水）和 IK07（抗机械冲击），内部接线端子块支持最大 4 mm² 截面的导线连接（12 或 18 端子配置）。设备主体（透明部分）材料、监测元件（簧片触点、压力开关、恒温器）及操作原理与标准型号一致。
选型指南
DGPT2-PA 并非独立型号，而是作为标准 DGPT2® 继电器的一个订购选项（选项代码：PA）。当设备预期安装在船舶、近海设施、港口、沿海电站或其他高湿度、高盐分或存在显著振动的环境时，应选择此 PA 选项。选型时需确认电缆的规格（外径、是否有铠装）是否在密封接头支持的紧固范围内（13-18 mm）。该选项可与设备其他选项组合订购，例如：
IB (储油柜连接)： 用于带油枕的变压器。
X (工业及海洋环境材质)： 将金属外壳、排水龙头、固定钩升级为 AISI 316L 不锈钢。
HT (高温主体)： 支持更高电介质温度（≤170°C）。
PT (Pt100 温度传感器)： 提供电阻温度信号输出。
若安装环境无特殊防护要求，则应选择标准 DGPT2® 的电缆引入方式（标准 M25 电缆压盖）。
技术参数
电缆引入系统： 船用级电缆密封接头（压盖）。
电缆适配范围： 外径 13-18 mm。
接头规格： M25 螺纹。
主要功能：
电缆锚固。
维持电缆铠装电气连续性（如适用）。
电缆内外护套防水密封。
外壳材质： 标准选项为 AISI 304 不锈钢（可选 X 选项升级至 AISI 316L）。
防护等级： IP56 (防尘及防强喷水)， IK07 (机械冲击防护)。
内部接线端子：
数量：12 或 18 个。
紧固能力：最大 4 mm² 导线截面。
间距：6 mm。
接地： 内部接地螺钉 (Ø5 mm)， 外部底座接地螺钉 (Ø6 mm)。
电气隔离： 端子与地之间 500 VDC 时 ≥ 20 MΩ。
介电强度： 端子与地之间 2,000 VAC, 1 分钟。
防火： 填料压盖、端子块、电线等采用自熄性无卤材料。
工作温度： 环境温度 -40°C 至 +65°C；介电液体温度 ≤140°C (标准)，可选 HT 选项支持 ≤170°C。
监测参数范围与精度： 与标准 DGPT2® 一致（气体体积 ±5 cm³, 压力设定 ±10 mbar / 测量 ±5 mbar, 温度设定 ±2.5°C）。
产品尺寸
DGPT2-PA 的整体尺寸与其基础型号 DGPT2® 完全一致，主要尺寸如下（单位：毫米）：
设备主体高度： 约 297 mm (含法兰轴)。
设备主体宽度/深度： 约 148 mm (最宽处)。
法兰直径：85 mm。
安装螺栓分布圆直径：97 mm (±2 mm)。
螺栓配置：3 个 (120°分布) 或 4 个 (90°分布)。
温度计套管长度 (若安装)：104 mm。
电缆出口： 标配提供 M25 船用电缆密封接头，其位置可能位于外壳侧面的预设位置（根据文件图示，电缆压盖位置可能有两个可选）。具体安装空间要求需参考文件中的工程图纸。
应用领域
Automation 2000 DGPT2-PA 配置专门应用于环境条件严苛、对设备外壳密封性和电缆稳固性有额外要求的油浸式电力变压器监测场景。这主要包括：
船舶电力系统： 主推进变压器、辅助变压器、岸电连接变压器等，长期面临潮湿、盐雾、振动挑战。
海上能源平台： 油气钻采平台、浮式生产储卸油装置 (FPSO)、海上风电升压站内的变压器，暴露于高腐蚀性海洋大气。
沿海工业设施： 港口机械供电变压器、沿海化工厂、海水淡化厂、造船厂内的变压器，易受盐分侵蚀。
多雨潮湿或高振动区域： 某些内陆水电站、重型工业区或特殊气候区域的变电站。
在这些应用中，DGPT2-PA 持续监测变压器内部关键状态参数（故障气体、内部压力、油温），其集成的船用电缆接头为连接至控制保护系统的信号电缆提供了额外的环境防护层，有助于保障监测信号的稳定传输和设备在恶劣条件下的长期可靠运行，减少因电缆入口密封失效导致的设备故障风险。其设计满足相关船用及工业标准对电气设备外壳防护的要求。
