产品介绍

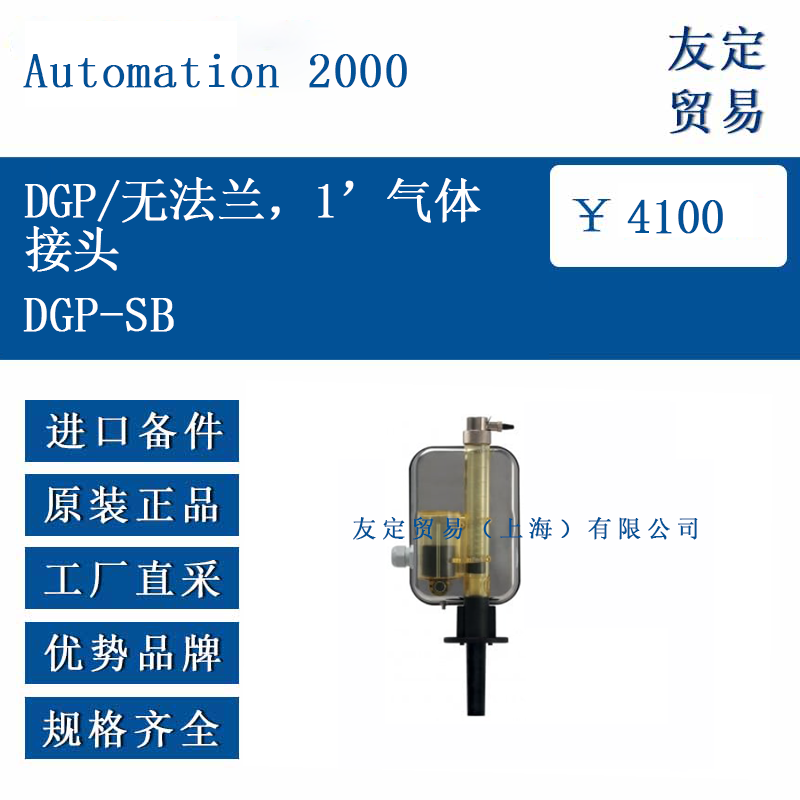

Automation 2000 DGPT2-SB 是 DGPT2® 变压器保护继电器的一种特殊配置形式，其主要特征在于取消了标准型号的安装法兰结构，并集成了一个公称直径为1英寸的气体连接接口。该设计适用于特定安装场景，例如需要直接通过管道连接至气体收集系统或空间受限的变压器设备。DGPT2-SB 保留了核心的监测功能（气体累积监测），但安装方式和接口形式与标准法兰安装型号存在显著差异，为特殊应用需求提供了替代方案。
功能特点
DGPT2-SB 的核心功能聚焦于变压器内部故障气体的监测与信号输出。其取消了传统的法兰安装结构，设备主体（透明塑料部分，材质为 Trogamid® T5004）设计有专门的1英寸气体接口。该接口允许设备通过外部管道直接连接到变压器油室或专门的气体收集点，用于捕获和监测变压器内部因电气故障产生的气体（主要是缓慢产生的故障气体）。设备内部包含一个或多个簧片触点（标准为1个，可选2个同步或带偏移触点），当累积的气体体积达到预设阈值（通常在100-200 cm³范围内，符合IEC EN 50216-3标准，精度±5 cm³）时，簧片触点状态改变（转换触点：常开、常闭、公共点），输出报警或跳闸信号至控制回路。设备防护等级维持IP56（防尘及防强喷水）和IK07（抗机械冲击），外壳（若配置金属外壳）材质通常为AISI 304不锈钢。
选型指南
变压器安装位置无法提供标准法兰安装所需的开口或空间。
应用需求侧重于气体监测，并需要通过1英寸接口进行管道式连接。
无需或不适合采用标准法兰安装的压力、温度集成监测（注：SB配置可能主要或仅保留气体监测功能，文件未详述其是否集成其他监测元件）。选
1英寸气体接头的螺纹规格（如NPT、BSP）。
是否需要额外的气体监测触点（选项如2G-同步气体触点，2GD-带偏移气体触点）。
环境要求（是否需搭配X选项-AISI 316L材质用于腐蚀环境）。
若变压器具备标准安装开口且需完整监测功能（气体、压力、温度），则应选择标准DGPT2®或带IB选项（储油柜连接）的型号。
技术参数
主要监测功能： 气体累积监测（气体放电）。
气体接口： 1 英寸 (约 25.4 mm) 公称直径，带螺纹（具体螺纹类型需确认）。
簧片触点数量：标准1个（可选2个）。
触点类型：转换触点（1常开，1常闭，1公共）。
动作范围：约100-200 cm³ 气体体积 (符合 IEC EN 50216-3)。
精度：±5 cm³。
透明壳体材质：Trogamid® T5004 (含UV稳定剂)。
防护等级：IP56, IK07。
标准材质：AISI 304 不锈钢 (可选X选项升级至AISI 316L)。
接线端子：数量12或18个，紧固能力最大4 mm²导线。
分断能力（气体触点）：参见文件第11页表格（例如，250 VAC φ0.5 时约 0.5 A）。
绝缘电阻：端子与地之间 ≥ 20 MΩ @ 500 VDC。
介电强度：端子与地之间 2,000 VAC, 1分钟。
环境温度：-40°C 至 +65°C。
介电液体/气体温度：≤140°C (若保留塑料主体)。
安装方式： 非法兰安装，具体固定方案需根据现场管道连接方式和支撑结构确定（文件未提供标准方案）。
产品尺寸
设备主体高度与宽度： 透明气体监测腔体的主体高度和宽度可能与标准型号相似（约297 mm高，148 mm宽），但底部无85 mm直径法兰。
气体接口： 1英寸接口位于设备主体特定位置（通常在底部或侧面），其连接螺纹的规格和长度是关键尺寸。
外壳尺寸（若配置）： 金属外壳（容纳接线端子）的尺寸（约148 mm x 93 mm x 207 mm，见文件第12页）可能维持不变，通过特定方式与气体监测主体连接。
安装点： 无97 mm PCD的螺栓安装孔。固定依赖管道支撑架或设备主体/外壳上可能设计的辅助安装耳/孔（文件未提供具体SB尺寸图）。
用户需联系供应商获取DGPT2-SB型号的详细尺寸图纸以进行安装规划。
应用领域
改造或空间受限项目： 现有变压器未预留标准DGPT2®安装法兰开口，或可用空间不足以容纳带法兰的设备，但需要增加气体监测功能。
管道连接式气体监测： 需要将气体继电器集成到特定气体管路系统中，例如连接至集中气体收集装置、在线色谱分析仪进气口或作为次级气体继电器使用。
特定设计需求： 某些特殊设计的变压器或电抗器，其结构更适合通过管道接口而非顶部法兰安装监测设备。

在这些应用中，DGPT2-SB 持续监测流经其腔体的故障气体体积，当累积量达到设定阈值时，通过继电器触点提供状态变化信号，为运维人员提供变压器内部潜在故障（如局部放电、过热）的早期指示。其无法兰和管道接口的设计提供了安装灵活性，但需确保连接的密封性、稳固性以及气体通路的畅通。适用于户内外环境，但需注意环境适应性（如选材）
