产品介绍

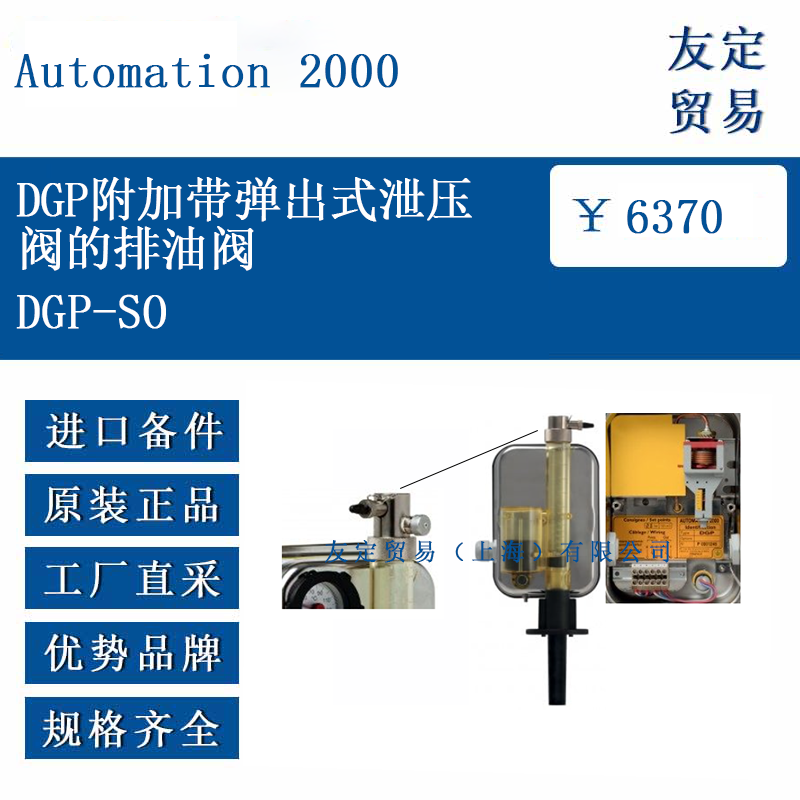

Automation 2000 DGPT2-SO 是 DGPT2® 变压器保护继电器的一个特定配置选项，其核心特征在于将标准排水龙头替换为集成弹出式泄压阀的特殊排油阀组件。该选项旨在为油浸式电力变压器提供额外的压力释放机制，在设备内部或相连油路中意外产生过高压力时提供辅助保护功能。DGPT2-SO 保留了标准 DGPT2® 的全部核心监测功能（气体累积、突发压力、温度），其泄压阀作为排水系统的附加安全组件工作，不影响主监测功能。
功能特点
DGPT2-SO 的核心功能是在维持标准排水操作（取样、排油）的基础上，增加了被动式压力释放能力。其配备的专用排水龙头内部集成了一个弹出式泄压阀。当作用于该阀的压力超过其预设校准值时，阀门会自动开启，释放过高的压力，随后在压力恢复正常时自动复位。这有助于防止因异常压力升高对 DGPT2® 塑料主体或相关油路造成潜在损害。泄压阀的校准压力值在订单时由客户定义，并由制造商 Automation 2000 进行调整和设定。该阀作为安全冗余设计，不替代 DGPT2® 内部主压力开关的监测和保护功能。排油阀主体材质为镀镍黄铜，确保耐腐蚀性。
选型指南
DGPT2-SO 并非独立型号，而是作为标准 DGPT2® 继电器的一个订购选项（选项代码：SO）。在以下情况下应考虑选择此选项：
变压器应用环境存在潜在的、可能导致油路压力异常升高的风险因素（如特定操作故障模式、环境温度剧烈波动）。
系统设计要求为 DGPT2® 的排油通路增加额外的压力释放安全措施。
需要符合特定规范要求配备辅助泄压装置。
选型时需明确泄压阀的校准压力值（设定点），该值由客户根据具体应用需求和安全规范确定，并在下单时提供给制造商。SO 选项可与设备其他选项自由组合，例如：
IB (储油柜连接)： 用于带油枕的变压器。
HT (高温主体)： 支持更高电介质温度（≤170°C）。
X (工业及海洋环境材质)： 提升整体耐腐蚀性。
PA (船用电缆密封套)： 用于严苛环境。
若应用场景无额外泄压需求，标准排水龙头已能满足常规操作要求。
技术参数
组件类型： 集成弹出式泄压阀的排水龙头。
主要功能：
常规排油/取样操作。
过压释放：当压力超过预设校准时自动开启泄压。
泄压阀特性：
类型：弹出式，自动复位。
校准设定点：由客户指定（订单时确定），由制造商调整。
（注：文件未提供具体可设定的压力范围，需咨询制造商）。
材质： 阀体 - 镀镍黄铜（备件信息）。
密封： 排水阀密封依赖 Viton® 平密封件（随附或作为备件）。
兼容性： 安装接口与标准 DGPT2® 排水龙头位置完全兼容。
核心 DGPT2® 参数不变：
气体监测：簧片触点，范围100-200 cm³，精度±5 cm³。
压力监测：压力开关，设定范围0-500/700 mbar，设定精度±10 mbar，测量精度±5 mbar。
温度监测：恒温器，设定范围40-140°C，设定精度±2.5°C。
防护等级：IP56, IK07。
工作温度：环境 -40°C 至 +65°C；介电液体 ≤140°C (标准) / ≤170°C (HT选项)。
产品尺寸
DGPT2-SO 配置的整体外形尺寸与其基础型号 DGPT2® 完全一致，集成泄压阀的排水龙头在设备上的安装位置和接口尺寸也与标准排水龙头相同。主要设备尺寸如下（单位：毫米）：
设备主体高度： 约 297 mm (含法兰轴)。
设备主体宽度/深度： 约 148 mm (最宽处)。
安装法兰：
法兰直径：85 mm。
安装螺栓分布圆直径：97 mm (±2 mm)。
螺栓配置：3 个 (120°分布) 或 4 个 (90°分布)。
温度计套管长度 (若安装)：104 mm。
排水/泄压阀位置： 位于设备主体侧面或底部（根据标准设计），具体接口螺纹尺寸需参考标准排水龙头规格（文件未明确给出，通常为标准尺寸）。更换为 SO 选项排水龙头不改变设备外部轮廓。
应用领域
Automation 2000 DGPT2-SO 配置适用于所有部署标准 DGPT2® 继电器且对排油通路有额外过压释放需求的油浸式电力变压器场景。这尤其包括：
关键电力设施变压器： 如大型发电厂主变、重要变电站变压器，其运行安全要求高，需多重保护措施。
可能存在压力积聚风险的环境： 例如环境温度变化剧烈的地区（昼夜温差大）、或变压器负载波动频繁的应用，油体积变化可能导致局部压力升高。
特定安全规范要求的应用： 某些行业标准或项目规范可能强制要求为油监测设备配备辅助泄压装置。
所有标准 DGPT2® 应用场景： 包括输配电网络、工业厂房、电力牵引系统、可再生能源场站等。

在这些应用中，DGPT2-SO 持续履行其气体、压力、温度监测的主功能，而集成的泄压阀则为与之相连的油路系统提供了一层被动的压力释放保障，作为主保护系统（如压力开关、压力继电器）的补充。其设计适用于户内外环境，选型时需考虑环境适应性（如选配X选项抗腐蚀）。
