产品介绍

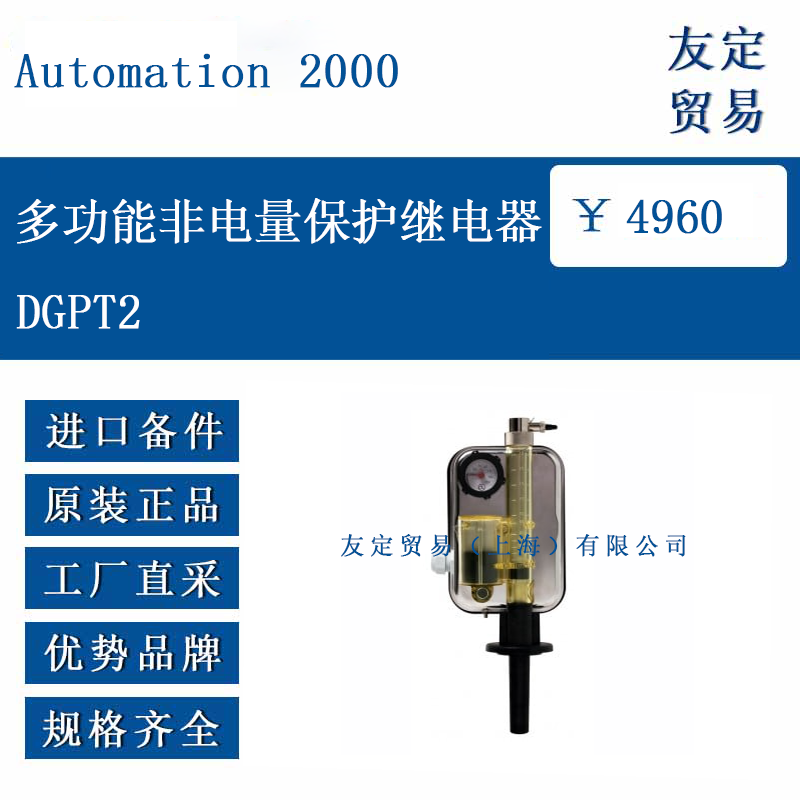

Automation 2000 DGPT2 是一款专为油浸式电力变压器设计的非电量保护继电器。该设备集成气体累积、突发压力及温度监测功能于一体，通过机械与电气结合的方式实时监控变压器内部状态。其设计符合国际电工标准（如IEC EN 50216系列），适用于需早期故障预警的变压器保护场景。设备主体包含透明塑料腔体（Trogamid® T5004材质）和金属接线外壳（AISI 304不锈钢），便于直接观察内部介质状态并提供可靠的环境防护。
功能特点
多参数监测能力
气体累积监测：通过簧片触点检测变压器内部故障气体（如局部放电产生的气体），当气体体积达100-200 cm³范围（符合IEC EN 50216-3）时触发触点动作，精度±5 cm³。
突发压力监测：配置金属波纹管压力开关，响应内部短路导致的瞬时压力升高。设定范围0-500 mbar（可扩展至700 mbar），设定精度±10 mbar，测量精度±5 mbar，响应时间≤5毫秒。
温度监测：采用双独立流体膨胀恒温器，监测点范围40-140°C，设定精度±2.5°C，具备环境温度补偿功能。
可靠的结构设计
透明腔体经抗紫外线处理，防护等级IP56（防尘/强喷水）及IK07（抗机械冲击）。
所有监测功能均配备转换触点（常开、常闭、公共点），支持报警与跳闸信号输出。
密封系统采用Viton®材质，确保长期防漏；排水阀依赖平密封结构，禁用密封胶带。
操作与维护友好性
提供手动测试功能：气体监测可通过外部磁铁触发，压力与温度监测可通过旋钮模拟设定点偏移。
腔体清洁需使用兼容溶剂（如柴油、煤油），禁用丙酮、强酸等特定化学品（见禁用列表）。
选型指南
储油柜连接：选IB（法兰配双3/8英寸接口）。
严苛环境：选X（AISI 316L不锈钢外壳）、PA（船用电缆密封套）或HT（耐170°C高温腔体）。
信号扩展：选2G/2GD（双气体触点）、2P/2PD（双压力触点）或PT（Pt100温度传感器）。
安全冗余：选SO（带泄压阀的排水龙头）。
选型需确认变压器接口尺寸（标准安装孔直径60mm，法兰螺栓分布圆97mm）、介质温度上限（标准140°C）及环境腐蚀性。
技术参数
监测性能 气体体积精度：±5 cm³；压力设定精度：±10 mbar；温度设定精度：±2.5°C。
电气特性 触点类型：转换触点；分断能力（250VAC, φ0.5）：气体/温度触点0.5A，压力触点0.25A。
结构防护 外壳材质：AISI 304；防护等级：IP56/IK07；端子支持导线：≤4 mm²（12/18端子）。
环境适应性 环境温度：-40°C至+65°C；介质温度：≤140°C（HT选项支持170°C）。
标准符合性 IEC EN 50216-1/3、IEC EN 60529、NF EN 60439-1等。
产品尺寸（单位：mm）
主体尺寸：高297（含法兰轴），宽148（最宽处）。
安装法兰：直径85；螺栓分布圆直径97（±2）；支持3孔（120°）或4孔（90°）。
温度计套管：长度104，直径27-24（锥形）。
电缆接口：标配M25电缆压盖（适配Φ13-18mm电缆）。
详细空间要求参考技术文档图纸。
应用领域
DGPT2适用于需持续监测非电量参数的油浸式电力变压器场景：
输配电系统：配电变压器、主变压器及变电站枢纽设备，监测缓慢气体累积与突发压力。
工业设施：工厂、矿山变压器，通过温度监测预防过载导致的绝缘老化。
沿海/船舶设备（搭配PA、X选项抗盐雾腐蚀）。
高温区域（选HT适应高温介质）。
振动场所（船用密封套确保电缆稳固）。

该设备为运维人员提供气体、压力、温度的实时状态信号，辅助制定维护决策并减少意外停机风险。
