产品介绍

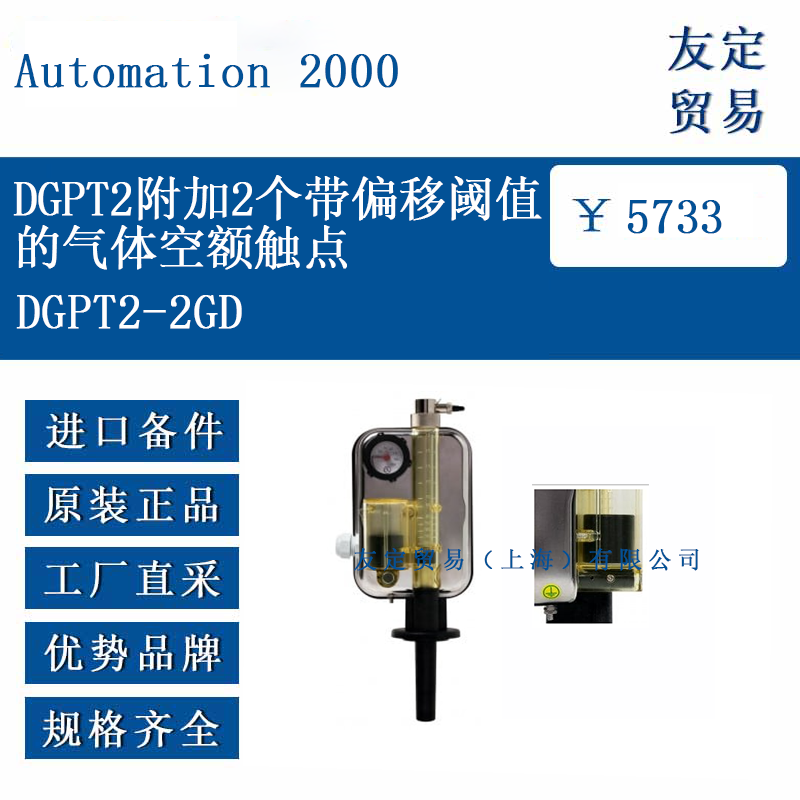

Automation 2000 DGPT2-2GD 是 DGPT2® 系列的非电量保护继电器变体，核心特征在于配备两组触发阈值存在固定偏移量的簧片触点（约40 cm³）。该设计适用于需分级报警或分步动作策略的油浸式电力变压器，保留了对气体累积、突发压力及温度的完整监测能力。设备符合 IEC EN 50216-3 标准，主体结构与基础型号一致（透明腔体 + 金属外壳），通过双触点阈值偏移实现气体监测信号的阶梯式响应。
功能特点
双气体触点分级监测
设备配备两组簧片触点，其动作阈值存在预设偏移量（约40 cm³）。当变压器内部故障气体体积达到第一设定值（如100 cm³）时，第一组触点改变状态；气体继续累积至偏移阈值（如140 cm³）时，第二组触点动作。偏移量固定不可调，符合标准气体体积范围（100-200 cm³），测量精度维持±5 cm³。两组触点均为转换型（常开/常闭/公共点），可独立驱动不同控制逻辑（如预警与跳闸）。
基础监测功能完整保留
突发压力监测：金属波纹管压力开关（0-500/700 mbar可调），响应时间≤5毫秒。
双温度监测：独立流体膨胀恒温器（40-140°C可调），带环境温度补偿。
机械指示：透明腔体可直接观察气体体积与浮子位置（气体体积刻度10-160 cm³）。
结构与操作特性
透明腔体采用抗紫外线 Trogamid® T5004 材料，防护等级 IP56/IK07。
测试便捷：通过外部磁铁（最小直径22mm）可手动触发两组簧片触点，验证回路连通性。
密封与维护：使用 Viton® 密封件；清洁需避开禁用化学品（如丙酮、强酸）。
选型指南
DGPT2-2GD 作为独立选项（代码：2GD），适用于以下场景：
分级保护需求：需为气体监测配置预警（低阈值）与跳闸（高阈值）分步动作的系统。
多级响应策略：需根据气体积累程度触发不同应急流程的场合。
避免误动作：偏移设计降低单一阈值误触发导致跳闸的风险。
偏移量固定为约40 cm³，不可现场调整（需特定偏移量应定制）。
基础功能选择：若需储油柜连接，需叠加 IB 选项；腐蚀环境选 X（AISI 316L材质）。
安装兼容：法兰尺寸（直径85mm，螺栓分布圆97mm）与标准型号一致。
技术参数
气体监测 触点数量：2组偏移簧片触点；动作范围：100-200 cm³；精度：±5 cm³；阈值偏移：约40 cm³。
触点特性 类型：转换触点（1常开+1常闭+公共点/组）；电气隔离：端子间500VDC耐压。
分断能力 250VAC φ0.5 时：0.5A（同标准气体触点）。
环境适应性 工作温度：-40°C至+65°C（环境），≤140°C（介质）；防护等级：IP56/IK07。
合规性 符合 IEC EN 50216-1/3、IEC EN 60529 等标准。
其余参数（压力/温度监测范围、外壳材质等）与标准 DGPT2® 完全一致。
产品尺寸
主体尺寸：高297mm（含法兰轴），宽148mm（最宽处）。
安装法兰：直径85mm；螺栓孔分布圆直径97mm（±2mm）；支持3孔（120°）或4孔（90°）安装。
接线外壳：标配12或18端子（最大导线4mm²），带M25电缆压盖（适配Φ13-18mm电缆）。
空间要求参照技术文件第12页图纸，与基础型号无差异。
应用领域
大型发电机组变压器：第一触点触发通风系统，第二触点触发跳闸。
城市供电变压器：低阈值驱动本地警报，高阈值启动负荷转移。
化工企业变压器：偏移设计避免轻微气体波动导致停机。
长距离输电变压器：分级信号适应不同维护响应时效。

老旧变压器改造：双阈值兼容非标准气体产生速率。

​
