产品介绍

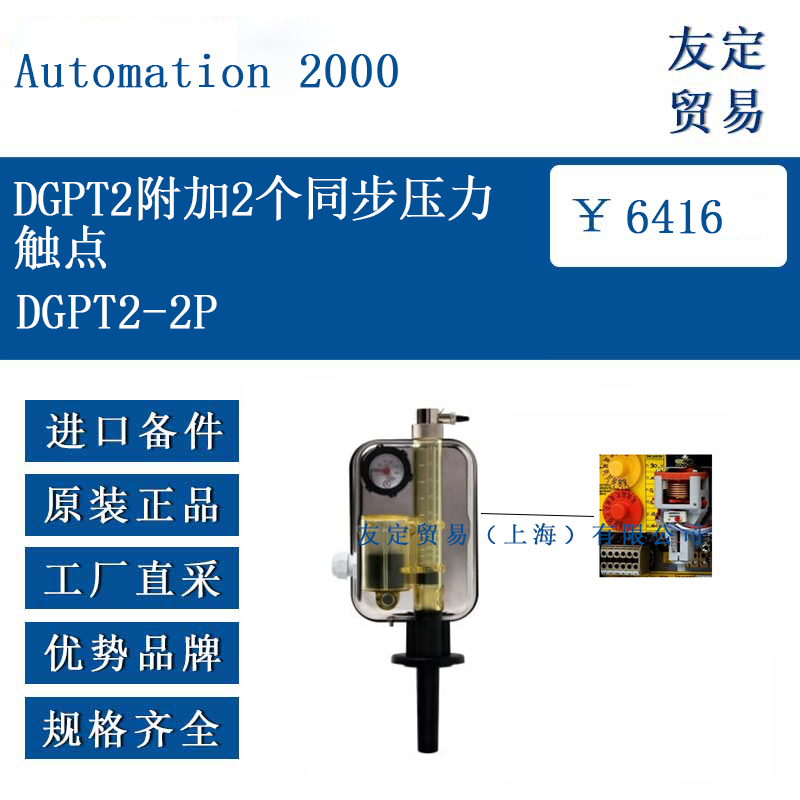

Automation 2000 DGPT2 是一种应用于电力变压器的综合保护与监测装置。其标准配置包含气体积累监测、过压保护、温度监测及液位指示等功能。DGPT2-2P 型号是在标准 DGPT2 基础上，选配了具有两个同步动作微触点的压力开关模块。该选件专为需要冗余压力信号触发或独立控制两条回路的应用场景设计。其主要功能是监测变压器油箱内部压力，在压力达到预设阈值时，通过两个完全同步的电气触点输出信号。
功能特点
DGPT2-2P 的核心特点是其集成的双微触点压力开关。两个触点共享完全相同的触发压力阈值，当罐内压力达到该预设值时，两个触点同时改变状态（常开触点闭合，常闭触点断开）。这种同步动作特性为关键的压力保护功能提供了信号冗余，或允许一个触点用于报警、另一个触点用于跳闸等独立控制逻辑。压力开关采用金属波纹管传感元件配合可调反力弹簧，设定点可通过专用调节旋钮进行调整，并可用铅封锁定以防止误操作。装置内部压力测量具有特定精度，响应时间满足快速保护需求。塑料主体由特定防紫外线处理的透明聚酰胺材料制成，便于直接观察内部电介质液位和浮子状态。
选型指南
DGPT2-2P 选件适用于对变压器过压保护有双重信号需求的情况。选择此型号时，需明确压力触发阈值的设定范围要求（标准范围为 0-500 mbar，根据需求可选 0-700 mbar）。该设定点通常在订单时由客户指定，并由制造商在出厂前完成调整和铅封。需注意，此选件（2P）提供的是同步触点，若需要两个触点在不同压力阈值下依次动作（即带偏移），则应选择 2PD 选件型号。此外，选型时还需考虑环境温度、介质温度、防护等级（IP56, IK07）是否满足现场安装条件，以及是否需要其他附加选项（如工业连接器、Pt100 传感器、特定材质等）。
技术参数
压力开关 (2P 选件):
触点数量：2 个微触点 (同步动作)。
触点类型：转换触点 (1 常开, 1 常闭, 1 公共)。
设定范围：0 至 500 mbar (可扩展至 0 至 700 mbar)。
设定点精度：±10 mbar。
测量精度：±5 mbar。
响应时间：≤ 5 毫秒。
设定点锁定：可用铅封。
通用技术数据 (DGPT2 主体):
外壳防护等级：IP56, IK07。
环境温度范围：-40°C 至 +65°C。
介质温度范围：≤ 140°C (可选 HT 选件支持 ≤ 170°C)。
压力开关分断能力 (电阻性负载, L/R < 40ms):
250 V AC (cos φ = 0.5)： 5 A
24 V DC： 4 A
48 V DC： 3 A
110 V DC： 0.5 A
220 V DC： 0.25 A
主体材料：Trogamid® T5004 透明聚酰胺 (特定耐候及防紫外线处理)。
法兰密封：Viton®。
安装法兰圆直径：97 mm (±2 mm)。
安装螺栓：3 个 (120°分布) 或 4 个 (90°分布)，使用 HM8 螺栓。
符合标准： IEC EN 50216-1, IEC EN 50216-3, IEC EN 60529, NF EN 60439-1, NF EN 60950, NF C17-300, NF C52-107。
产品尺寸
安装法兰直径：85 mm。
固定螺栓分布圆直径：97 mm。
温度计套管长度：104 mm (从法兰面起)。
温度计套管直径：上端约 27 mm，下端约 24 mm。
装置主体高度：约 297 mm (包含法兰轴)。
装置主体宽度：约 148 mm。
金属外壳尺寸 (若适用)：高度约 207 mm，宽度约 93 mm，深度约 58 mm (接线空间约 53 mm)。电缆压盖支持 M25 带锚密封，适用电缆外径 13-18 mm。
应用领域
Automation 2000 DGPT2-2P 主要用于油浸式电力变压器的在线监测与保护系统。其核心应用是对变压器内部因故障电弧或其他原因导致的瞬时压力升高进行监测。配备的双同步压力触点输出信号，可直接或通过中间继电器接入变电站的控制和保护系统，实现：
冗余报警/跳闸： 为同一压力保护功能提供两个完全同步的信号通道，增强系统可靠性。
独立功能控制： 一个触点用于触发本地或远程报警信号（如声光报警、SCADA 系统信号），另一个触点用于直接启动跳闸回路或备用冷却系统等。
符合特定保护逻辑： 满足需要独立触点驱动不同执行元件或满足特定保护方案设计的场合。

该装置适用于发电厂、变电站、工矿企业等使用油浸式变压器的场所，作为变压器本体重要的非电量保护组件之一。其设计满足相关电力设备标准对压力保护装置的要求。
