产品介绍

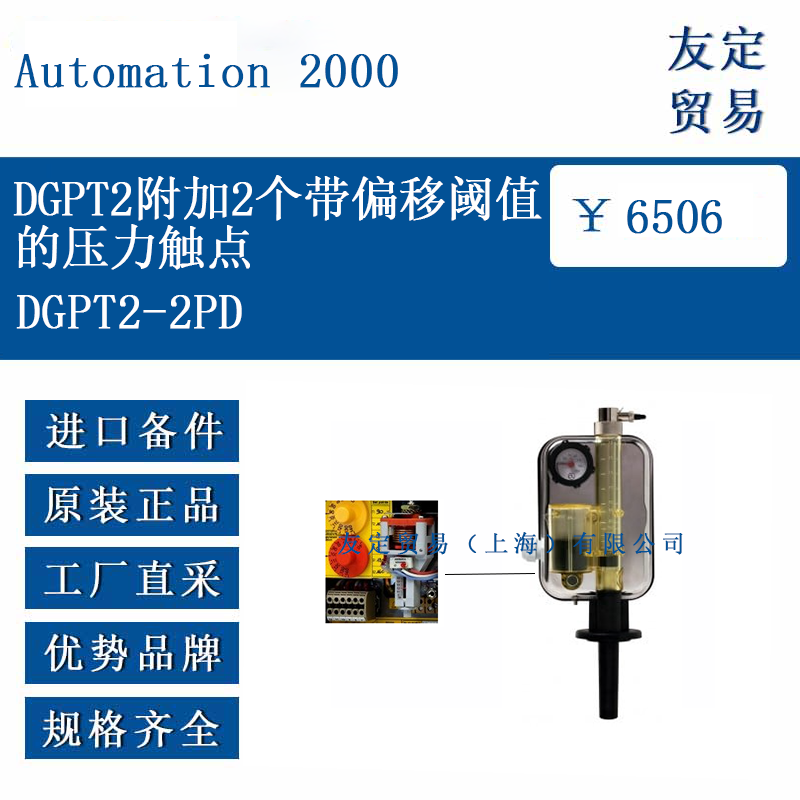

Automation 2000 DGPT2 是一种应用于油浸式电力变压器的综合监测与保护装置，提供气体积累、压力、温度和液位指示等核心功能。DGPT2-2PD 型号是在标准 DGPT2 基础上，选配了具有两个独立动作微触点的压力开关模块，且这两个触点的触发压力阈值存在预设的偏移量。该选件设计用于需要压力保护功能分级响应的场合，即在不同压力水平下依次触发两个独立的控制或信号回路。
功能特点
DGPT2-2PD 的核心功能是其集成的双微触点压力开关，配备可调偏移阈值。两个触点并非同时动作，而是在不同的预设压力值下依次改变状态（常开触点闭合，常闭触点断开）。其中，压力开关设定系统上指示的值为较低触发阈值 (P1)。当罐内压力达到 P1 时，第一个触点动作；当压力继续上升达到 P1 + 预设偏移量 (P2) 时，第二个触点动作。此偏移量在订单时由客户定义，出厂前由制造商调整锁定，用户后期无法自行修改，且偏移量最大不超过 60 mbar。压力开关采用金属波纹管传感元件和可调反力弹簧机构。装置主体由特定防紫外线处理的透明聚酰胺 (Trogamid® T5004) 制成，便于观察内部介电液位和浮子状态。防护等级为 IP56 和 IK07。
选型指南
压力触发范围： 标准设定范围为 0-500 mbar，根据需求可选 0-700 mbar。
第一触发阈值 (P1)： 即压力开关设定旋钮指示的较低压力值。
偏移量： 即第二个触点动作压力与 P1 的差值。该值必须在订单时明确指定，且不能超过 60 mbar。选定后不可更改。
若需要两个触点在同一压力阈值下动作，则应选择 2P (同步触点) 选件型号。选型时还需评估环境温度 (-40°C 至 +65°C)、介电温度 (≤140°C, 可选 HT 选件支持 ≤170°C) 是否满足现场条件，并考虑是否需要其他附加选项 (如工业连接器 CE、Pt100 传感器 PT、特定材质 X 等)。
技术参数
触点数量：2 个微触点 (带偏移阈值动作)。
触点类型：转换触点 (每触点含 1 常开, 1 常闭, 1 公共)。
设定范围：0 至 500 mbar (可扩展至 0 至 700 mbar)。
第一触发阈值 (P1)：设定系统指示值。
第二触发阈值 (P2)：P1 + 预设偏移量。
偏移量范围：0 至 60 mbar (订单时定义，不可调)。
设定点精度：±10 mbar。
测量精度：±5 mbar。
响应时间：≤ 5 毫秒。
设定点锁定：可用铅封。
通用技术数据 (DGPT2 主体):
外壳防护等级：IP56, IK07。
环境温度范围：-40°C 至 +65°C。
介质温度范围：≤ 140°C (可选 HT 选件支持 ≤ 170°C)。
压力开关分断能力 (电阻性负载, L/R < 40ms):
250 V AC (cos φ = 0.5)： 5 A
24 V DC： 4 A
48 V DC： 3 A
110 V DC： 0.5 A
220 V DC： 0.25 A
主体材料：Trogamid® T5004 透明聚酰胺 (特定耐候及防紫外线处理)。
法兰密封：Viton®。
安装法兰圆直径：97 mm (±2 mm)。
安装螺栓：3 个 (120°分布) 或 4 个 (90°分布)，使用 HM8 螺栓 (紧固力矩 ≤ 30 Nm)。
符合标准： IEC EN 50216-1, IEC EN 50216-3, IEC EN 60529, NF EN 60439-1, NF EN 60950, NF C17-300, NF C52-107。
产品尺寸
安装法兰直径：85 mm。
固定螺栓分布圆直径：97 mm。
温度计套管长度：104 mm (从法兰面起)。
温度计套管直径：上端约 27 mm，下端约 24 mm。
装置主体高度：约 297 mm (包含法兰轴)。
装置主体宽度：约 148 mm。
金属外壳尺寸 (若适用)：高度约 207 mm，宽度约 93 mm，深度约 58 mm (接线空间约 53 mm)。电缆压盖支持 M25 带锚密封，适用电缆外径 13-18 mm。端子排接线能力为 4 mm² (12 或 18 端子)。
应用领域
分级报警与跳闸： 第一压力阈值 (P1) 触发触点可用于启动预警信号（如声光报警、SCADA 系统状态指示），提醒操作人员注意压力异常。第二压力阈值 (P2) 触发触点可用于启动更高级别的保护动作，如触发跳闸回路断开变压器电源，或启动紧急泄压装置。
冗余保护逻辑： 提供两个独立但相关联的压力信号输出，可用于驱动不同的保护或控制系统，增加保护策略的灵活性。
符合特定安全规程： 满足某些电力系统或设备规范中对关键保护功能设置多级或后备触点的要求。

该装置适用于发电厂、变电站、工矿企业配电站等使用油浸式变压器的场所，作为变压器本体压力保护的关键组件之一。其设计和性能符合相关电力设备标准对压力释放或保护装置的要求。

​
