产品介绍

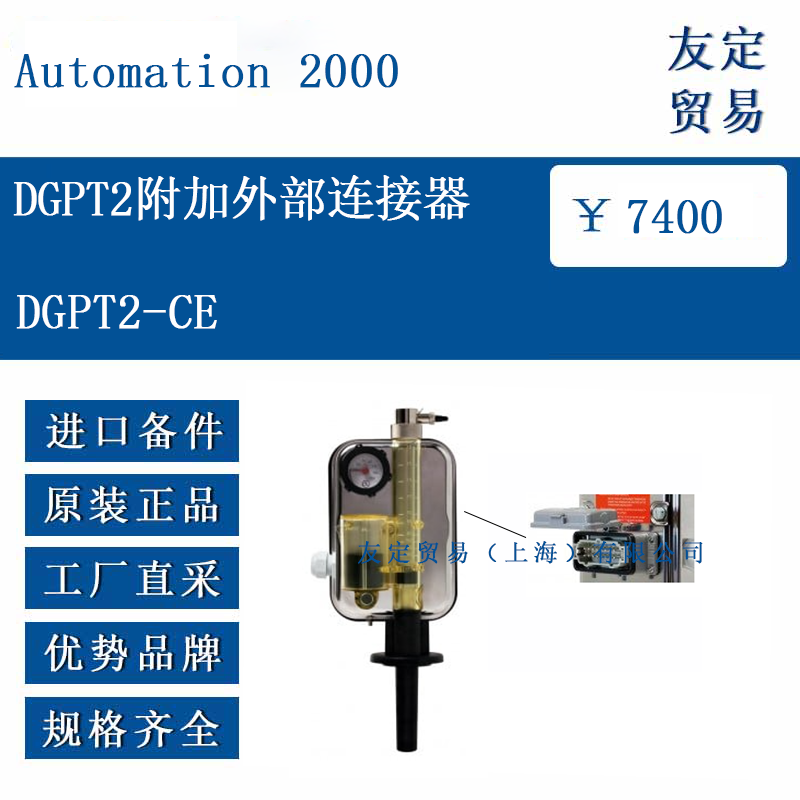

Automation 2000 DGPT2 是一种用于油浸式电力变压器的综合监测与保护装置，集成气体积累监测、压力保护、温度监测及液位指示功能。DGPT2-CE 型号是在标准 DGPT2 基础上选配了工业级外部连接器的版本。该选件通过在金属外壳盖面集成 Harting 品牌连接器，使用户无需开启设备外壳即可连接或断开接线系统，适用于需要快速接线调试、维护或频繁测试的应用场景。

功能特点
外部快速接入： 金属外壳盖面预装 Harting 工业连接器，支持带电状态下安全插拔线缆，避免开盖操作带来的密封破坏或误触风险。

维护便捷性： 检修或测试时无需拆卸外壳螺栓，直接通过连接器插拔即可完成线路通断，减少维护时间及密封件损耗。

防护完整性： 连接器集成后维持原设备防护等级（IP56、IK07），确保防尘、防喷水及抗机械冲击能力不受影响。

兼容标准功能： 保留 DGPT2 全部监测功能：气体体积监测（簧片触点）、压力保护（压力开关）、双路温度控制（恒温器）及液位指示。

安全闭锁： 外壳原有铅封设计（2个螺钉）可继续使用，防止未授权操作。

选型指南
连接器必要性评估： 若应用场景涉及定期测试、调试或需快速更换设备，CE 选件可显著提升效率；若为固定安装且维护周期长，标准型号可能更适用。

兼容其他选件： CE 选件可与其他功能选件叠加，例如：

压力触点配置：选 2P（双同步压力触点）或 2PD（双偏移压力触点）。

环境适配：选 X（316L不锈钢材质）用于腐蚀环境，或 HT（耐170℃介质）用于高温工况。

扩展监测：选 PT（Pt100温度传感器）实现远程温度信号输出。

安装条件确认： 连接器需额外外部空间便于插拔操作，安装时需预留接口操作距离。

技术参数

类型：Harting 工业连接器。

功能：支持接线系统不断电连接/断开。

防护等级：维持 IP56、IK07（与外壳整体评级）。

外壳材质：标准版 AISI 304 不锈钢（选 X 时为 AISI 316L）。

环境温度：-40°C 至 +65°C。

介质温度：≤140°C（选 HT 时 ≤170°C）。

端子参数：间距 6 mm，接线能力 4 mm²（12 或 18 端子）。

电气隔离：端子-地绝缘电阻 500 V DC / 20 MΩ；介电强度 2000 V AC / 1 分钟。

触点分断能力（电阻负载, L/R < 40ms）：

压力/气体触点：250 V AC (5 A)，24 V DC (4 A)，110 V DC (0.5 A)。

温度触点：250 V AC (8 A)，24 V DC (4 A)，110 V DC (0.5 A)。

塑料壳体：Trogamid® T5004（抗紫外线处理）。

密封件：Viton®。

符合标准： IEC EN 50216-1/-3, IEC EN 60529, NF EN 60439-1, NF EN 60950, NF C17-300, NF C52-107。

产品尺寸

高度：约 297 mm（含法兰轴）。

宽度：约 148 mm。

金属外壳（含连接器）：

高度：约 207 mm。

宽度：约 93 mm。

深度：约 58 mm（接线腔深度约 53 mm）。

直径：85 mm。

螺栓分布圆直径：97 mm (±2 mm)。

长度：104 mm（法兰面起计）。

直径：上端 ≈27 mm，下端 ≈24 mm。

应用领域

频繁调试场景： 变压器生产测试线、研发实验室等需反复接通监测设备的场合，连接器可加速测试流程。

严苛安全环境： 存在爆炸性气体或粉尘的场所（如化工厂、煤矿），避免开盖操作产生的火花风险。

空间受限变电站： 紧凑型配电室中，连接器插拔比工具开盖更易操作。

预防性维护体系： 需定期进行功能测试的电力系统，连接器简化测试接口接入。


移动监测设备： 便携式诊断装置与变压器的临时连接，实现快速信号获取。该选件在保障原有监测精度的同时，通过外部连接器优化了操作流程，适用于重视维护效率及操作安全的工业场景。

​
