产品介绍

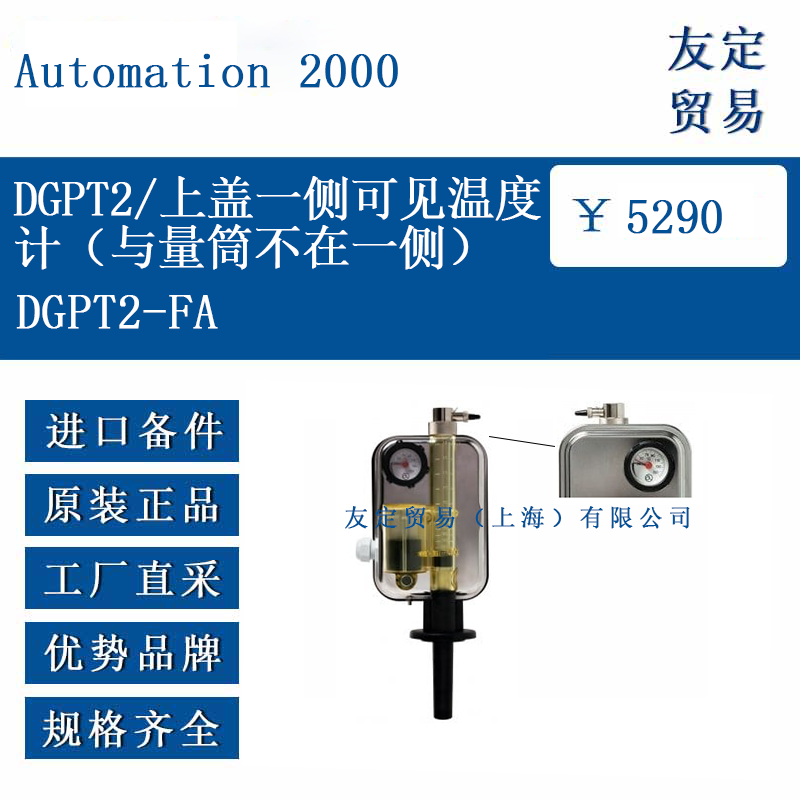

Automation 2000 DGPT2 是一种用于油浸式电力变压器的综合监测装置，集成气体积累、压力、温度监测及液位指示功能。DGPT2-FA 型号在标准 DGPT2 基础上选配了温度计位置优化设计：温度计刻度盘安装于金属外壳的盖面（与量筒主体分离），便于在设备安装后从侧面直接读取温度数据。该设计适用于空间受限或视角受限的安装场景，无需调整设备角度即可观察温度值。

功能特点

温度计刻度盘固定于金属外壳盖面（非量筒侧），与内部温度计套管通过机械连接传递数据。显示方向垂直于盖面，支持水平直视读数，避免仰视或俯视导致的视角误差。

气体体积监测（簧片触点，精度 ±5 cm³）

压力保护（可调压力开关，范围 0-500 mbar）

双路温度控制（独立恒温器，设定范围 40-140°C）

液位可视窗（透明聚酰胺主体）

温度计配备最高温度记录指针（跟踪指针），持续指示运行中达到的峰值温度。

盖面铅封设计（2个螺钉）与标准型号一致，维护时需解除铅封方可开盖。

选型指南

若变压器安装位置较高、设备朝向难以调整（如靠近墙壁或管线），FA 选件可改善温度数据可读性。标准型号温度计位于主体底部，需俯视读取。

高温工况：可叠加 HT 选件（耐受介质温度 ≤170°C）

腐蚀环境：选配 X 选项（AISI 316L 不锈钢外壳）

压力信号配置：按需选择 2P（双同步触点）或 2PD（双偏移触点）

若设备安装于开阔空间且视线无障碍，标准型号可满足读数需求。

技术参数
类型：流体膨胀式，带环境温度补偿

指示范围：40–150°C

读数精度：±1°C

测量精度：60°C 时 ±4°C，90°C 时 ±1.5°C

指针：机械式最高温度记录指针

表盘直径：50 mm

环境温度：-40°C 至 +65°C

介质温度：≤140°C（HT 选件 ≤170°C）

防护等级：IP56（防尘/强喷水），IK07（抗冲击）

电气隔离：端子-地绝缘电阻 500 V DC / 20 MΩ；介电强度 2000 V AC / 1 min

250 V AC (cos φ=0.5)：8 A

24/48 V DC：4 A

110/220 V DC：0.5 A

外壳：AISI 304 不锈钢（标准），可选 AISI 316L（X 选件）

透明主体：Trogamid® T5004（防紫外线处理）

密封件：Viton®

符合标准：IEC EN 50216-1/-3, IEC EN 60529, NF EN 60439-1, NF EN 60950, NF C17-300, NF C52-107

产品尺寸

塑料量筒：高度 ≈297 mm（含法兰轴），宽度 ≈148 mm

金属外壳：高度 ≈207 mm，宽度 ≈93 mm，深度 ≈58 mm（接线腔深 53 mm）

法兰直径：85 mm

螺栓分布圆：直径 97 mm (±2 mm)，3孔（120°）或4孔（90°）

表盘位于外壳盖面中央，观察方向垂直于盖面（非量筒同侧）。

应用领域

配电室空间狭窄时，设备常贴墙安装。盖面温度计支持侧面读取，避免拆卸设备或使用辅助工具。

变压器安装于平台或支架时，操作人员视线与设备盖面平行，可直接读取数据。

需在安全距离外快速记录温度的场所（如高温设备附近），减少靠近设备的时间。

温度数据与气体量筒分离显示，支持分区记录（如先记录温度再检查气体），提升巡检效率。
该设计通过物理布局调整提升数据可访问性，适用于重视操作便捷性及数据可视性的电力保障场景。
​
