产品介绍

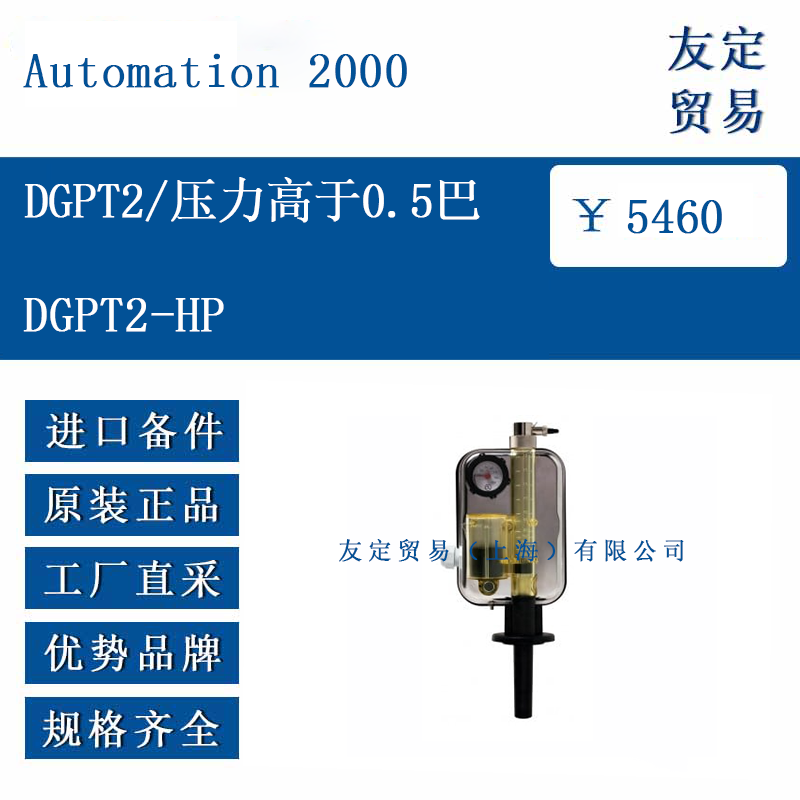

Automation 2000 DGPT2 是一种用于油浸式电力变压器的综合保护装置，集成气体积累、压力、温度监测及液位指示功能。其标准压力监测范围为 0-500 mbar（0-0.5 bar）该装置支持定制扩展压力范围至 0-700 mbar（0-0.7 bar），以满足更高压力阈值的监测需求。此定制选项适用于需监测高于 0.5 bar 压力场景的变压器保护系统，非独立型号，需在订单时特别指定。

功能特点

压力开关标准量程为 0-500 mbar（0-0.5 bar），通过定制可扩展至 0-700 mbar（0-0.7 bar）。设定点精度保持 ±10 mbar，测量精度 ±5 mbar。

支持选配 2P（双同步触点）或 2PD（双偏移触点），两个触点可独立设定相同或分级的动作阈值（偏移量 ≤60 mbar）。

压力保护：金属波纹管传感器配合可调反力弹簧，响应时间 ≤5毫秒，触发转换触点动作。

气体监测：簧片触点检测气体体积（10-160 cm³），精度 ±5 cm³。

温度控制：双路独立恒温器（40-140°C）带环境补偿。

压力设定点支持铅封锁定，防止未授权修改。

选型指南

标准配置：单触点压力开关。

冗余需求：选 2P（双触点同步动作）。

分级保护：选 2PD（双触点偏移动作，偏移量 ≤60 mbar）。

介质温度 >140°C：选 HT 选项（耐受 ≤170°C）。

腐蚀环境：选 X 选项（AISI 316L不锈钢外壳）。

标准出厂配置为 0-500 mbar 量程，700 mbar 需提前订购。

技术参数

量程：0-700 mbar（定制选项）

设定精度：±10 mbar

测量精度：±5 mbar

响应时间：≤5毫秒

触点类型：转换触点（1常开+1常闭+公共点）

250 V AC (cos φ=0.5)：5 A

24 V DC：4 A

110 V DC：0.5 A

环境温度：-40°C 至 +65°C

介质温度：≤140°C（HT选项 ≤170°C）

防护等级：IP56（防尘/强喷水），IK07（抗冲击）

电气隔离：端子-地绝缘电阻 500 V DC / 20 MΩ

压力传感：金属波纹管

透明主体：Trogamid® T5004（防紫外线）

密封件：Viton®
IEC EN 50216-1/-3, IEC EN 60529, NF EN 60439-1, NF C17-300

产品尺寸

塑料量筒：高度 ≈297 mm（含法兰轴），宽度 ≈148 mm

金属外壳（可选）：高度 ≈207 mm，宽度 ≈93 mm

法兰直径：85 mm

螺栓分布圆：直径 97 mm (±2 mm)

螺栓配置：3孔（120°）或4孔（90°），HM8螺栓（扭矩 ≤30 Nm）

位于装置底部，与标准型号物理尺寸一致。

应用领域

大容量或特殊设计的变压器，内部故障可能产生超过 0.5 bar 的压力瞬变。

配合 2PD 选件，实现两级压力响应（如 550 mbar 报警 + 650 mbar 跳闸）。

高温厂区（选 HT）或沿海变电站（选 X）中的变压器保护。

需满足特定压力保护阈值（>0.5 bar）的法规或行业标准。

​
