产品介绍

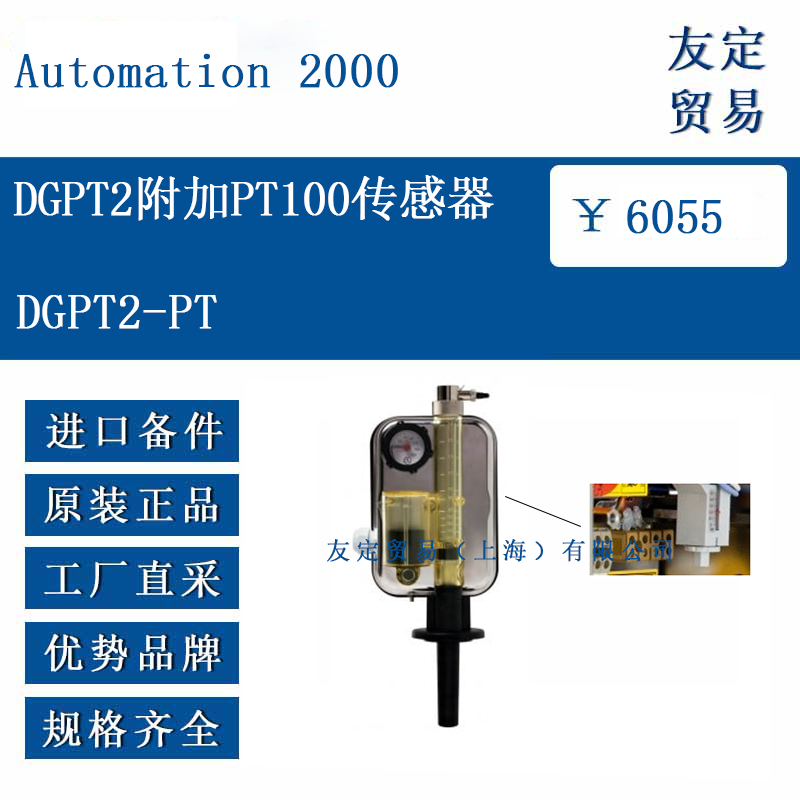

Automation 2000 DGPT2 附加 PT100 传感器（型号标识为 DGPT2-PT 或选型代码 PT）是针对 DGPT2 变压器保护继电器系统设计的一款专用温度传感组件。它不作为独立产品使用，而是作为 DGPT2 系统的一个集成化选配功能。该传感器基于铂电阻（Pt100）测温原理，旨在为变压器操作人员提供变压器内部电介质（绝缘油）温度的精确电信号测量。其核心作用是将传统的机械式温度指示/报警功能扩展为连续、可远程传输的电信号输出，满足更精细的温度监控或数据记录需求。

功能特点
DGPT2-PT 传感器的主要功能是实时测量变压器油箱中介电质的温度，并将该温度值转化为电阻信号输出（Pt100：0°C 时为 100 Ω，100°C 时为 138.5 Ω）。其物理结构被集成在 DGPT2 主体底部的专用温度计套管中，该套管由特定材料制造，能够直接浸入变压器油内，确保测量的直接性和响应速度。传感器本身不包含显示或控制功能，其输出信号需要接入用户外部的显示仪表、数据采集系统（SCADA）或控制装置进行处理和利用。
该传感器的一个关键设计是环境温度补偿机制，旨在减少外部环境温度波动对测量结果的影响，提升在变压器实际运行工况下油温测量的准确性。根据用户的具体接线要求，该传感器支持 3 线制或 4 线制连接方式。采用 3 线制或 4 线制接线能有效减少连接导线自身电阻带来的测量误差，是工业上获取较远距离传输时较高精度温度测量的常用方法。信号通过 DGPT2 金属外壳内的独立专用接线端子引出，便于用户安全、规范地接入外部线路。

选型指南
DGPT2-PT 是 DGPT2 系列继电器的一个可选配置项。用户在订购 DGPT2 变压器保护继电器时，若需要额外的连续温度信号输出功能，则需在订单中明确指定包含 PT 选项。该选项通常可与 DGPT2 的其他标准功能（如气体积累监测、突发压力监测、机械温度计、机械温度开关）以及其他选配项（如额外的气体或压力触点、工业连接器等）并存，互不影响。
在选型时，用户需要明确告知供应商所需的 Pt100 传感器接线方式（3 线制或 4 线制）。此外，用户应确认其外部接收 Pt100 信号的设备（如显示仪表、PLC 输入模块）的兼容性，包括信号类型（电阻）、量程范围、接线方式以及所需的测量精度是否匹配。DGPT2-PT 提供的是标准的 Pt100 信号，符合通用的工业温度传感器规范。

技术参数

传感器类型： Pt100 铂电阻温度传感器。

电阻特性： 0°C 时电阻为 100 Ω；100°C 时电阻约为 138.5 Ω。

测温范围： 设计用于测量变压器介电质温度，其耐受范围与 DGPT2 主体一致（介电温度 ≤ 140°C）。传感器本身的长期工作范围需参考铂电阻标准规格。

接线方式： 支持 3 线制或 4 线制连接（需在订购时指定）。

精度： 原始资料未提供具体的 Pt100 传感器精度等级信息。其精度表现依赖于 Pt100 元件本身的工业标准等级及系统集成因素。

环境温度补偿： 具备。

安装位置： 集成于 DGPT2 主体底部的专用温度计套管内。

长度：104 mm。

直径：上端约 27 mm，下端约 24 mm。

材料：与 DGPT2 法兰相同的非导电材料。

电气连接： 通过 DGPT2 金属外壳内部的独立专用接线端子连接。

防护等级： Pt100 传感器本身安装在防护等级为 IP56、IK07 的 DGPT2 外壳内部。

标准符合性： DGPT2 整体符合 IEC EN 50216-1, IEC EN 50216-3, IEC EN 60529, NF EN 60439-1, NF EN 60950, NF C17-300, NF C52-107 等标准，这些标准涵盖了包含其配件在内的安全性、环境防护及变压器附件要求。Pt100 传感器作为配件需符合相应的测温元件标准。

工作条件： 与 DGPT2 主体相同：环境温度 -40°C 至 +65°C，介电温度 ≤ 140°C。

产品尺寸
主体法兰直径：85 mm。

安装固定螺栓分布圆直径：97 mm (±2 mm)。

温度计套管长度：104 mm (从法兰安装面算起)。

整体高度（含法兰和温度计套管）：约 297 mm。

主体最大宽度：约 148 mm。

金属外壳尺寸（宽 x 高 x 深）：约 148 mm x 207 mm x 93 mm 。

应用领域

电力变压器监控： 在变电站、发电厂、工矿企业配电系统中，为运行人员提供实时的油温信号，用于监视变压器负载状态、散热状况，辅助进行负载管理决策。

数据采集与记录系统 (SCADA/DCS)： 将 Pt100 信号接入电站或工厂的中央监控系统，实现变压器油温的远程实时显示、历史数据存储、趋势分析以及超限报警（需外部系统设定阈值）。

温度控制回路： 为变压器冷却系统的自动控制（如启动/停止风扇、油泵）提供高精度的过程变量输入信号。

预防性维护： 通过持续监测油温及其变化趋势，结合其他参数（如气体积累），为评估变压器绝缘状况和安排维护计划提供数据支持。


需要冗余或更高精度温度监测的场景： 作为 DGPT2 内置机械式恒温器（温度开关）和温度计的补充，提供电信号输出，满足更高可靠性或不同测量原理的需求。

​
