产品介绍

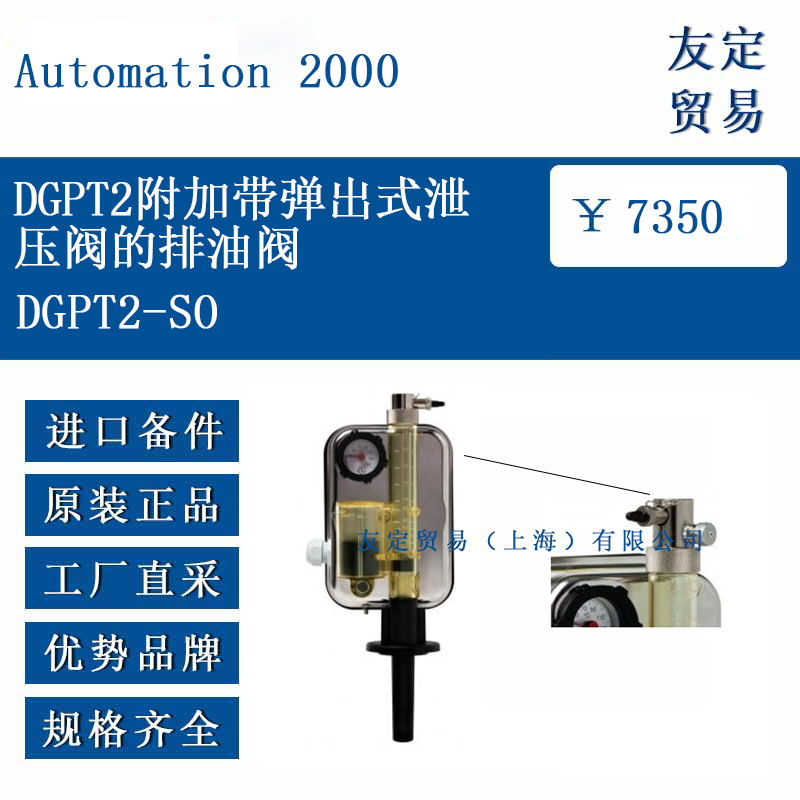

DGPT2-SO是专为Automation 2000 DGPT2系列变压器保护继电器设计的一款功能性附加组件。其主要作用在于替换或升级标准DGPT2装置上的常规排油阀。该组件的核心特征是集成了一个机械式压力释放机构，旨在为变压器内部介质（电介质）提供额外的压力保护层级。当变压器油箱内部因特定故障工况产生异常压力时，此机构按预定条件动作，辅助维护设备结构的完整性。DGPT2-SO作为DGPT2系统的可选配件，其设计遵循相关的工业设备安全标准，安装于DGPT2塑料主体的底部接口位置。
功能特点
DGPT2-SO的核心功能是提供被动的压力保护。其内置的机械压力释放机构在检测到DGPT2内部腔体压力超过预设限值时，会触发动作。该动作通常表现为阀门内部组件的物理位移（弹出），从而在受控条件下迅速建立一条临时的压力释放通道。这种设计允许积聚在DGPT2及相连变压器空间内的过压气体或液体介质得以安全排放，有助于降低因压力持续上升导致设备损坏的可能性。该机构动作后，通常需要人工检查和复位。
该组件在非动作状态下，其排油阀功能与标准阀门一致，用于正常的介质取样或维护性排放。其结构材料（通常为镀镍黄铜）具备一定的耐腐蚀性和机械强度，以适应变压器运行环境。集成压力释放机构的设计旨在作为变压器本体压力保护系统（如压力释放阀或防爆膜）的补充或后备措施，而非替代。
选型指南
DGPT2-SO仅适用于Automation 2000 DGPT2系列变压器保护继电器本体。在选择该选项时，必须明确主设备（DGPT2）的具体型号和规格。用户需在订购DGPT2设备时或在后续加装改造中明确指定SO选件。
主设备兼容性： 确认现有的或计划采购的DGPT2型号支持SO选项的安装接口。
压力设定需求： DGPT2-SO内置压力释放机构的动作阈值（设定点）并非固定值，而是依据变压器制造商的规范或用户现场的实际保护需求在订购时确定。用户需明确告知所需的释放压力值（单位通常为bar或mbar）。
校准责任： 压力释放机构的最终校准工作由设备供应商在生产或配置阶段完成，用户后续无法自行调整。校准值由客户定义并提供给供应商。
应用场景评估： 评估变压器运行环境、潜在故障模式及现有保护措施，判断是否确需在DGPT2上增加此额外的压力释放功能。
技术参数
类型： 集成机械式压力释放机构的排油阀。
主体材料： 镀镍黄铜（标准配置）。
主要功能： 正常排油/取样；过压释放。

压力释放设定点： 用户定义（在订购时指定具体数值，单位bar或mbar）。校准工作由供应商完成。

释放机制： 弹出式机械动作。

复位方式： 手动复位（动作后需人工干预恢复）。

安装接口： 设计用于匹配DGPT2塑料主体底部的标准排油阀接口。

工作温度范围： 需与DGPT2主体一致（通常为环境温度-40°C至+65°C，介电温度≤140°C）。

密封件： 阀体密封件通常采用Viton®材料（氟橡胶），具有良好的耐油和耐温性能。

相关标准： 其设计与制造需符合DGPT2继电器所遵循的工业标准（如IEC EN 50216-1, IEC EN 50216-3等），特别是涉及配件安全性和可靠性的要求。

分断能力（关联触点）： 压力释放动作本身通常不直接关联电气触点。若需压力状态信号，应参考DGPT2主体配备的独立压力开关（P1, P2）的技术参数（如触点容量、设定范围等）。

产品尺寸
DGPT2-SO作为安装在DGPT2主体底部的阀门组件，其外部尺寸需与标准排油阀兼容，以确保不影响DGPT2整体的安装空间要求。具体的总成尺寸（如长度、外径、连接螺纹规格）需参考Automation 2000提供的DGPT2-SO专用图纸或数据表。其安装不会显著改变DGPT2主体（约297mm高，法兰直径85mm）在变压器上的基本空间占用。法兰安装孔分布在直径97mm (±2mm)的圆周上，通常有3个（120°分布）或4个（90°分布）安装孔位。

应用领域

电力变压器： 油浸式配电变压器、电力变压器，作为本体压力释放保护措施的补充。

电抗器： 油浸式电抗器。

有载分接开关（OLTC）油箱： 部分设计可能将DGPT2用于监测OLTC油箱。


其他充油电气设备： 使用绝缘油作为绝缘和冷却介质的高压电气设备。

​
