产品介绍

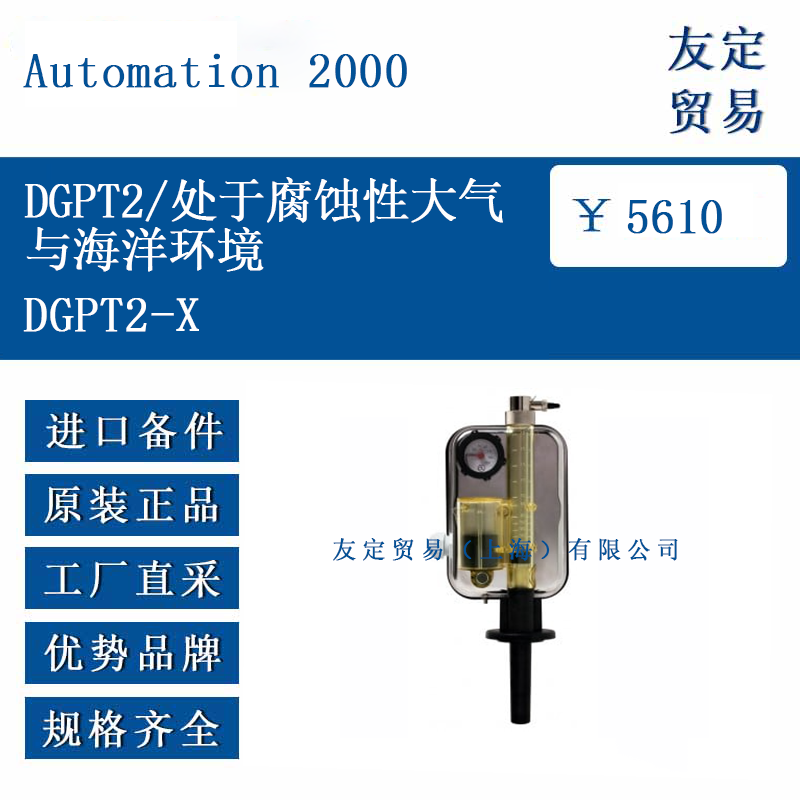

DGPT2-X是Automation 2000 DGPT2系列变压器保护继电器的一个特定配置版本，专为在腐蚀性大气和海洋环境条件下长期可靠运行而设计。该型号在标准DGPT2功能完整保留的基础上，对关键外部组件进行了材料升级，以增强其在含有盐雾、高湿度或工业污染物等具有侵蚀性环境中的耐受能力。DGPT2-X的核心目标是在不改变设备核心监控功能（气体、压力、温度）的前提下，提升其在严苛户外或海上应用场景下的物理耐久性。

功能特点
DGPT2-X的功能特性与标准DGPT2继电器完全一致，包括监测变压器内部气体积累（通过簧片触点）、检测过压状况（通过压力开关）以及监控温度异常（通过恒温器和温度计）。

金属外壳与盖子： 由标准AISI 304不锈钢升级为AISI 316L不锈钢。AISI 316L含有钼元素，显著提升了对氯化物（如盐雾）和多种工业化学物质的耐腐蚀能力。

排水龙头： 采用经过化学镀（通常指镍磷镀层）处理的黄铜制造。该镀层提供了额外的屏障，增强了黄铜基体在潮湿和腐蚀性介质中的防护。

固定钩： 同样采用AISI 316L不锈钢制造，确保安装固定件在恶劣环境中不易锈蚀失效。

防护等级维持： 尽管材料升级，其防护等级（IP56防尘防水，IK07抗机械冲击）与标准型号相同，确保内部电气元件和塑料主体免受外部固体异物侵入和水溅的影响。

核心功能不变： 气体体积监测精度（±5 cm³）、压力开关设定范围（0-500 mbar或0-700 mbar）和精度（±10 mbar设定，±5 mbar测量）、温度监控范围（40-140°C）和精度等核心性能参数与标准DGPT2一致。

选型指南

环境评估： 明确设备将暴露的环境类型。典型适用场景包括近海设施（海上平台、船舶）、沿海地区电站、化工厂、造纸厂、污水处理厂等高湿度、高盐分或含硫化物、氯离子等腐蚀性污染物的大气环境。

主设备要求： DGPT2-X作为DGPT2的特定环境版本，其基本选型（如是否需要双气体触点2G/2GD、双压力触点2P/2PD、Pt100传感器PT、储油柜连接IB等）遵循标准DGPT2的选型规则。X选项是叠加在其他功能选项之上的材料包。

兼容性确认： 当同时选择其他选项（如高温主体HT、带泄压阀的排油阀SO）时，需确认这些选项在X版本中是否可用或是否也采用了相应的耐腐蚀材料。例如，标准SO排油阀材质为镀镍黄铜，在X配置下可能已满足要求，或需特别说明。

成本考量： 由于使用了更高等级的材料（如AISI 316L不锈钢），DGPT2-X的成本通常会高于标准型号。选型决策需平衡环境严苛程度、预期设备寿命和维护成本。

规范符合性： 某些特定行业或地区的规范可能对海洋或腐蚀环境下的设备材料有明确要求（如船级社规范），选型时需确保DGPT2-X满足这些规定。

技术参数

外壳材质： 金属外壳和盖子：AISI 316L不锈钢。

排水龙头材质： 化学镀涂层黄铜。

固定钩材质： AISI 316L不锈钢。

塑料主体材质： Trogamid® T5004（与标准型号相同，需注意禁用清洁剂）。

防护等级： IP56, IK07。

工作环境温度： -40°C 至 +65°C。

介电温度： ≤ 140°C（标准），或可选HT选项（≤ 170°C）。

气体体积：10-160 cm³，精度±5 cm³（簧片触点）。

压力：设定范围0-500 mbar（可扩展至0-700 mbar），设定精度±10 mbar，测量精度±5 mbar，响应时间≤5 ms。

温度：设定范围40-140°C，设定精度±2.5°C，测量精度（例：60°C时±3°C, 90°C时±1.5°C）。

温度计：显示范围40-150°C，读数精度±1°C。

端子排：间距6mm，紧固能力4 mm²（12或18端子）。

绝缘电阻：500 VDC, ≥20 MΩ（端子与地）。

介电强度：2000 VAC, 1分钟（端子与地）。

触点分断能力：依据功能（气体、压力、温度）不同，具体参数参考文档中分断能力表格（24VDC, 48VDC, 110VDC, 220VDC, 250VAC）。

接线： M25电缆格兰头（带锚），紧固能力Φ13-18mm。

接地： 内部接地螺钉M5，外部底座接地螺钉M6。

标准符合性： 同标准DGPT2（IEC EN 50216-1, IEC EN 50216-3, IEC EN 60529, NF EN 60439-1, NF EN 60950, NF C17-300, NF C52-107）。

产品尺寸
DGPT2-X的外部尺寸与标准DGPT2型号完全相同，材料升级不影响其物理安装接口和占用空间。

总高度： 约297 mm。

塑料主体高度： 约207 mm。

法兰直径： 85 mm。

安装螺栓圆直径： 97 mm (±2 mm)。通常提供3个（120°分布）或4个（90°分布）安装孔位用于固定钩。

温度计套管长度： 104 mm (直径上端27mm向下渐缩至24mm)。

法兰轴高度： 约20 mm (法兰面到主体底部)。

外壳尺寸（金属部分）： 宽度约148 mm，深度约93 mm，高度约52 mm。

应用领域
DGPT2-X专门部署在存在腐蚀性挑战的环境中，典型应用场景包括：

海洋与近海工业： 船舶（商船、军舰、海工船）上的主变压器、配电变压器；海上石油和天然气平台、风力发电场的变压器设备；港口码头岸电设施。

沿海地区电力设施： 位于海岸线附近的发电厂、变电站、配电所内的油浸式变压器和电抗器。这些地区常年暴露在高盐分、高湿度的海风中。

重工业区： 化工厂、炼油厂、造纸厂、冶金厂、水泥厂等排放含硫化合物、氯离子、氮氧化物或其他腐蚀性气体的工业区域内的电力变压器。

高污染或高湿度内陆地区： 某些内陆工业区或常年高湿度、多雨雾且存在工业污染的地区，其环境也可能对标准设备材料构成腐蚀风险。


要求高耐久性的关键基础设施： 对设备使用寿命和维护周期有严格要求的场合，即使环境腐蚀性未达极端，也可考虑选用X版本以延长维护间隔。

​
